Глава 4: Установка коммутатора на столе или монтирование в стойку
72

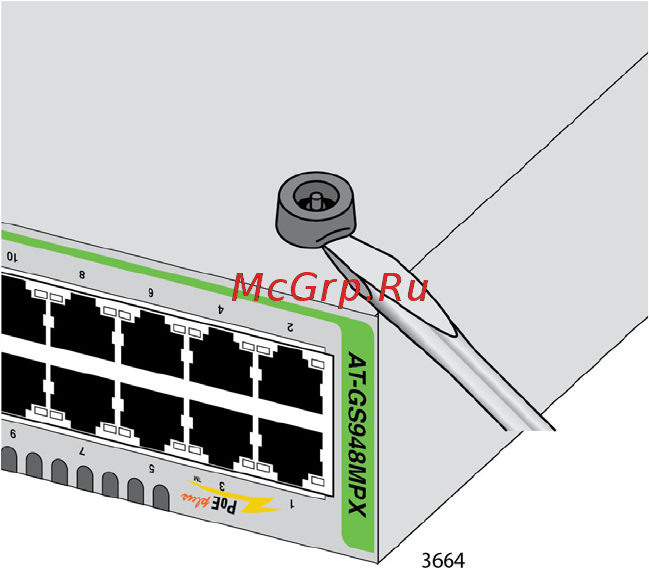

Рисунок 24. Удаление резиновых ножек
3. Переверните коммутатор.
4. Прикрепите к коммутатору по бокам два кронштейна для монтажа
в стойку при помощи восьми винтов из комплекта поставки.
В комплект поставки коммутатора AT-GS924MX входит один
короткий и один длинный кронштейн. Allied Telesis рекомендует
устанавливать короткий кронштейн справа, а длинный – слева,
если смотреть на устройство спереди, чтобы порты
стекирования
устройства располагались одинаково по отношению к другим
коммутаторам серии AT-GS900MX в стойке. Возможные
положения кронштейнов показаны на рис. 25.
