10 11

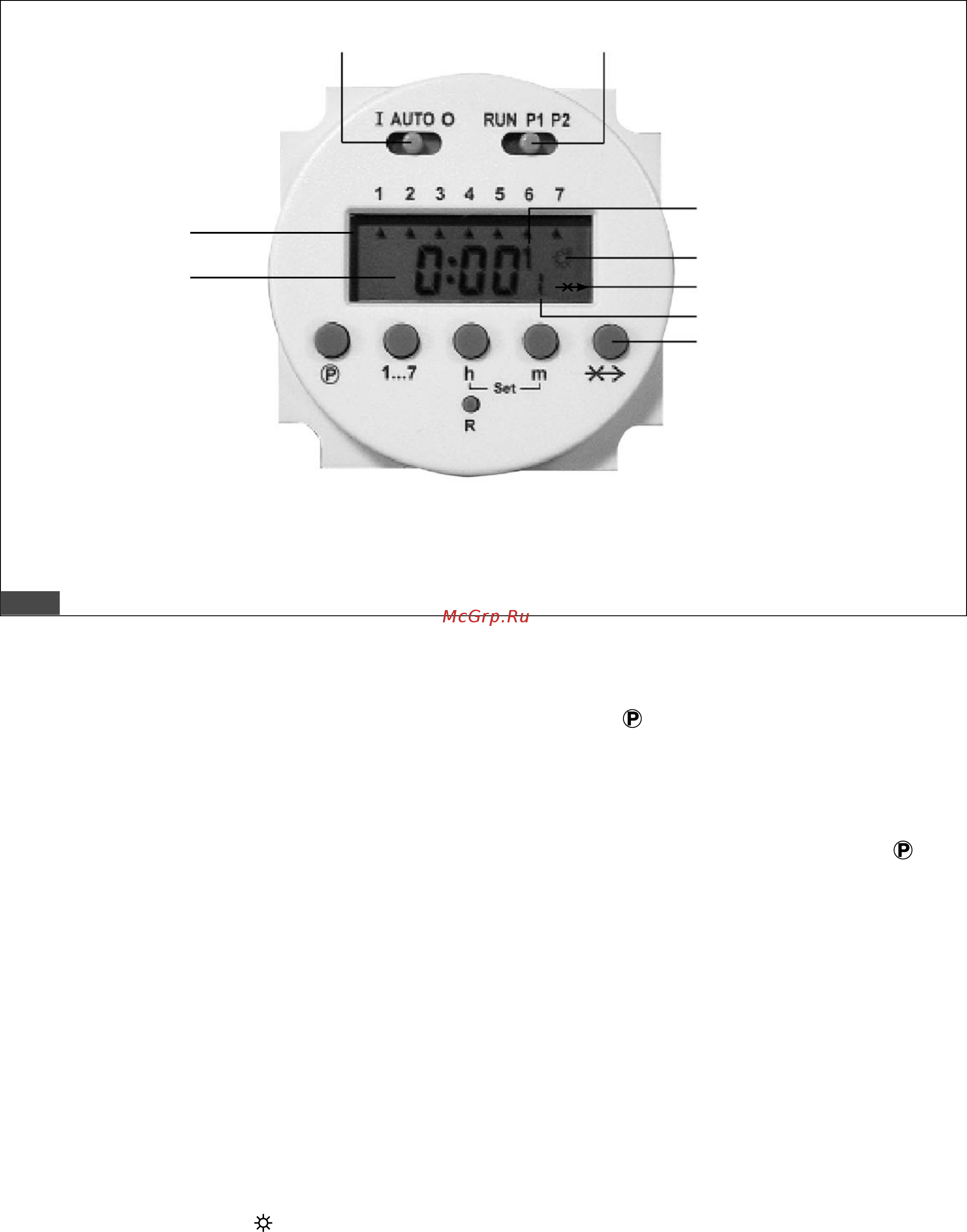

1.2.3. Программирование электронного программатора
1 2
3
4
7
6
5
8
9
1 Переключатель режима работы котла
2 Селектор режима программирования
3 Указатель канала
4 Индикатор активации канала
5 Отображение программируемого
периода
6 Кнопка функции ПРОПУСТИТЬ
7 Индикация функции ПРОПУСТИТЬ
8 Индикатор дня недели
9 Индикатор текущего времени
А. Активация
Если программатор программируется в первый раз
или возникает необходимость перепрограммировать,
рекомендуется произвести полное его обнуление, установив
селектор 2 в позицию RUN и нажав кнопку сброса R: таким
образом текущее время и программы включения-выключения
горелки будут обнулены (индикатор времени будет
показывать 0:00 в мигающем режиме).
Для установки дня недели, текущего времени и программ
включения и выключения горелки смотри нижеприведенные
разделы В и С.
В. Установка дня недели и текущего времени
При положении селектора 2 в позиции RUN нажать
одновременно кнопки h и m до тех пор, пока двоеточие,
разделяющее показание часов и минут, не прекратит
мигать (если предварительно было произведено обнуление
посредством нажатия кнопки R, то в этом случае прекратит
мигание и индикатор времени); нажать кнопку 1...7 для
установки текущего дня недели (указывается индикатором 8),
нажатием на кнопку h установить часы, нажатием на кнопку
m установить минуты (если удерживать в нажатом состоянии
кнопку h или m, значения изменяются в быстром темпе).
Подождать приблизительно 10 секунд до тех пор пока
двоеточие, разделяющее показание часов и минут, не начнет
мигать, что свидетельствует о завершении установки дня
недели и текущего времени.
С. Установка программ включения и выключения горелки
Переместить селектор 2 в позицию P1 для программирования
канала 1 или в позицию P2 для программирования
канала 2 (индикатор 3 указывает на выбранный канал,
индикатор 4 показывает символ
, что подразумевает
программирование времени включения, индикатор 5
показывает цифру 1, что подразумевает программирование
первого интервала (можно программировать до 8 интервалов
включения и выключения, т. е. в сумме 16 моментов времени).
Для программирования интервалов включения произвести
следующие операции:
- нажать кнопку 1...7 желаемого дня недели (или интервала
дней
(1)
);
- нажать кнопку h и затем кнопку m для установки часа и
минуты программы включения;
- нажать кнопку
для запоминания запрограммированного
времени включения и перейти к программированию
интервала выключения (индикатор 4 выключен, показывая
тем самым, что осуществляется программирование интервала
выключения, а индикатор 5 показывает цифру 2, указывая на
то, что программируется второй интервал).
Выполнить вновь вышеуказанные операции для установки
времени выключения и в завершение нажать кнопку
.
Таким образом запрограммирован интервал включения,
посредством установки времени включения и времени
выключения горелки, после чего индикатор 5 будет
указывать на третий интервал программирования
(индикация цифры 3). Если необходимо программировать
следующий интервал включения, то следует вновь
выполнить вышеуказанные операции, если нет - то
переместить селектор 2 в позицию RUN для завершения
программирования.
(1) При нажатии кнопки 1...7 можно активировать различные
интервалы дней недели для автоматического повторения
моментов включения и выключения в течение одной недели:
Интервал N.1: один день недели
Интервал N.2: с понедельника по пятницу
Интервал N.3: суббота и воскресенье
Интервал N.4: с понедельника по субботу
Интервал N.5: с понедельника по воскресенье
Если программируется момент включения для интервала с
несколькими днями недели (например, интервал N.2), то
при программировании времени выключения необходимо
программировать всегда тот же самый интервал дней недели
для того, чтобы выключение происходило во все дни,
входящие в интервал.
риc. 3
