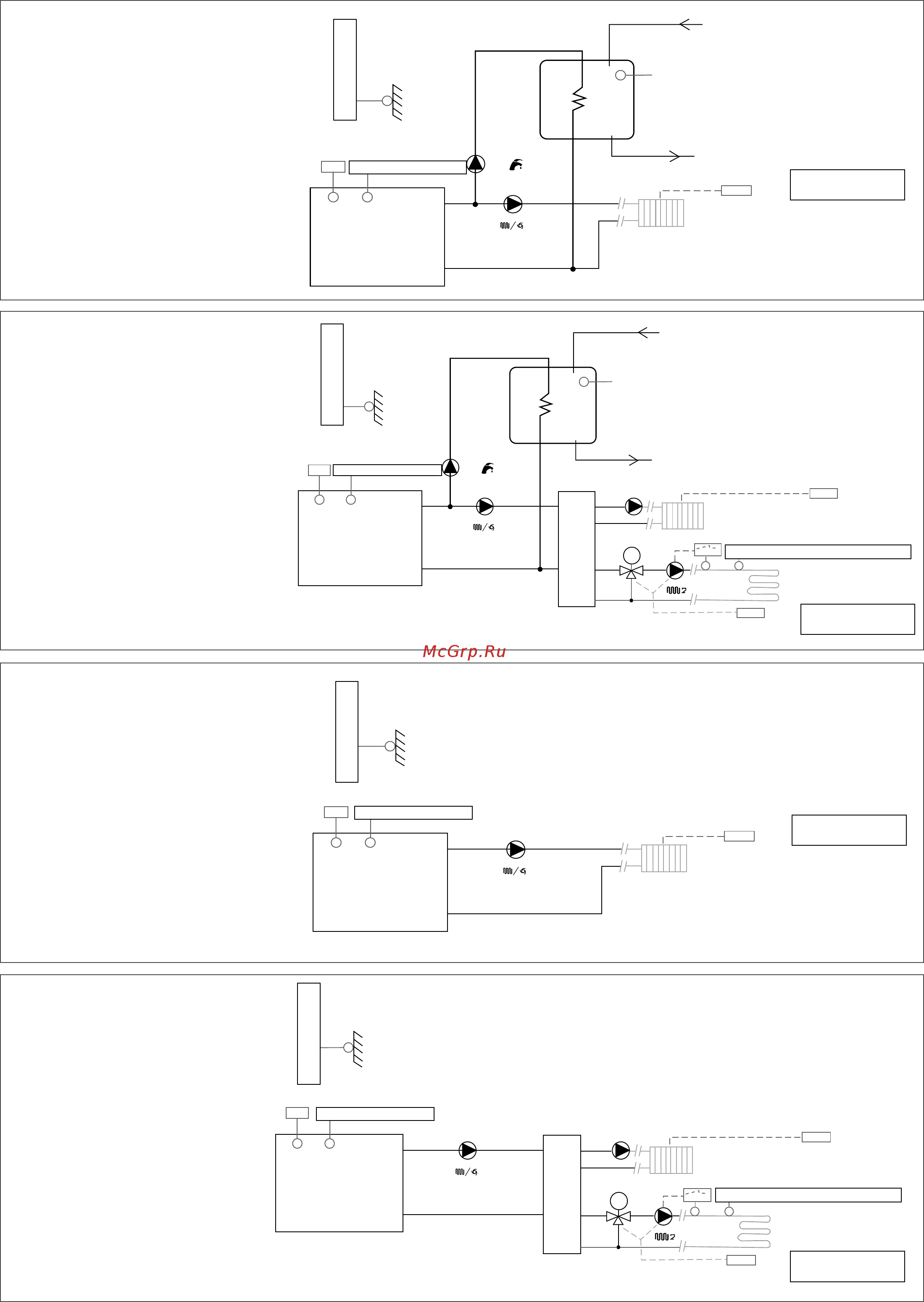

2.3. Топологическая схема котла
TA 1
TS
SONDA DI CALDAIA
SONDA ESTERNA
PS
PR
CALDAIA
BOLLITORE
acqua fredda
acqua calda
COMANDO REMOTO
oppure
SONDA BOLLITORE
ZONA 1 ALTA
TEMPERATURA
TS
SONDA DI CALDAIA
SONDA ESTERNA
PS
PR
CALDAIA
BOLLITORE
acqua fredda
acqua calda
SONDA BOLLITORE
ZONA 1 ALTA
TEMPERATURA
TA 2
COMANDO REMOTO
oppure
TA 1
COLLETTORE
P1
P2
M
TSM
SONDA MANDATA BASSA TEMPERATURA
ZONA 2 BASSA
TEMPERATURA
VM
МОДЕЛЬ B
МОДЕЛЬ BV
TA 1
TS
SONDA DI CALDAIA
SONDA ESTERNA
PR
CALDAIA
COMANDO REMOTO
oppure
ZONA 1 ALTA
TEMPERATURA
TS
SONDA DI CALDAIA
SONDA ESTERNA
PR
CALDAIA
ZONA 1 ALTA
TEMPERATURA
TA 2
COMANDO REMOTO
oppure
TA 1
COLLETTORE
P1
P2
M
TSM
SONDA MANDATA BASSA TEMPERATURA
ZONA 2 BASSA
TEMPERATURA
VM
МОДЕЛЬ R
МОДЕЛЬ RV
PR Насос контура отопления
PS Насос контура ГВС
P1: Насос высокотемп. зоны
P2: Насос низкотемп. зоны
TS Предохранительный термостат
TSM: Предохранительный термостат
низкотемпературной зоны
VM: Смесительный клапан
TA1 Комнатный термостат зоны 1
(опция)
TA2 Комнатный термостат зоны 2
(опция)
PR Насос контура отопления
PS Насос контура ГВС
TS Предохранительный термостат
TA1 Комнатный термостат зоны 1
(опция)
PR Насос контура отопления
TS Предохранительный термостат
TA1 Комнатный термостат зоны 1
(опция)
PR: Насос контура отопления
PS:
Насос контура ГВС
P1: Насос высокотемп. зоны
P2: Насос низкотемп. зоны
TS: Предохранительный термостат
TSM: Предохранительный термостат
низкотемпературной зоны
VM: Смесительный клапан
TA1 Комнатный термостат зоны 1
(опция)
TA2 Комнатный термостат зоны 2
(опция)
Выcoкoтeмпepaтуpнaя
зона 1
Низкoтeмп. зона 2
Дист. пульт
упрaвлeния
или
Тeмп. дaтчик низкoтeмп. зоны
Кoллeктор
Бoйлep
Тeмп. дaтчик кoтлa
Бoйлep
Выcoкoтeмпepaтуpнaя
зона 1
или
Дист. пульт
упрaвлeния
Бoйлep
Бойлер
Выcoкoтeмпepaтуpнaя
зона 1
Дист. пульт
упрaвлeния
или
тeплая вода
хoл.вода
Тeмп. дaтчик
бойлepa
Дaтчик внeшнeй
тeмп.
Бoйлep
Кoллeктор
Дист. пульт
упрaвлeния
Низкoтeмп. зона 2
Выcoкoтeмпepaтуpнaя
зона 1
Бойлер
тeплая вода
хoл.вода
Тeмп. дaтчик низкoтeмп. зоны
Тeмп. дaтчик
бойлepa
или
Дaтчик внeшнeй
тeмп.
Дaтчик внeшнeй
тeмп.
Дaтчик внeшнeй
тeмп.
Тeмп. дaтчик кoтлa
Тeмп. дaтчик кoтлa
Тeмп. дaтчик кoтлa
