D. Режимы работы программатора
Переключателем режимов работы 1 на программаторе
устанавливаются следующие рабочие режимы котла:
I постоянно включен (ON; выбранный канал или
каналы всегда активны)
АUТО работа по запрограммированному циклу (два
канала, 1 и 2, активированы или дезактивированы
в результате программных установок; пожалуйста,
для порядка программирования см. параграф С)
O постоянно выключен (OFF; выбранный канал или
каналы всегда выключены)
Режим постоянно включен ON (I)
Чтобы иметь один канал всегда активным, поступайте
следующим образом:
Переключатель режимов работы 1 поставьте в положение
I, нажмите один раз кнопку 6, чтобы активировать канал
1 или нажмите ее два раза, чтобы активировать канал 2;
выбранный канал будет мигать 3 секунды (указатель канала
3), после чего он будет постоянно отображен и будет
отображаться символ
(индикатор активации канала 4),
теперь канал останется постоянно активным.
Переключатель режимов работы 1 должен оставаться в
положении I.
Чтобы иметь активными оба канала, повторите
вышеописанную процедуру, выбрав канал, который
предварительно не был активирован. Указатель канала 3
будет показывать 1 и 2, подтверждая активацию обоих
каналов.
Когда непрерывно активирован только один из каналов,
другой канал доступен для программирования (о
подробностях процедуры программирования, пожалуйста,
см. параграф С).
Чтобы отменить постоянную активацию каналов, установите
переключатель режимов работы 1 в положение AUTO.
Функционирование по заданной программе (AUTO)
В этом режиме каналы активны или неактивны в
соответствии с введенной программой (пожалуйста, для
порядка программирования см. параграф С).
Когда активен интервал включения ON/OFF, отображаются
символ
(индикатор активации канала 4) и номер
активного канала (указатель канала 5).
Режим постоянно выключен OFF (O)
Когда один канал всегда должен быть неактивным,
поступайте следующим образом:
Переключатель режимов работы 1 поставьте в положение
O, нажмите один раз кнопку 6, чтобы выбрать канал 1 или
нажмите ее два раза, чтобы выбрать канал 2; выбранный
канал будет мигать (указатель канала 3). Не нажимайте 3
секунды никакие кнопки, после чего канал будет постоянно
неактивным (указатель канала 3 будет продолжать
миганием отображать выбранный канал).
Переключатель режимов работы 1 должен оставаться в
положении O.
Чтобы сделать неактивными оба канала, повторите
вышеописанную процедуру для канала, который не был
выбран ранее.
Указатель каналов 3 миганием цифр 1 и 2 будет
подтверждать деактивацию обоих каналов.
Когда непрерывно деактивирован один из каналов, другой
канал доступен для программирования (о подробностях
процедуры программирования, пожалуйста, см. параграф
С).
Чтобы отменить постоянную активацию каналов, установите
переключатель режимов работы 1 в положение AUTO.
Можно сделать непрерывно активным один канал и
постоянно неактивным другой.
Чтобы это реализовать, поступайте следующим образом.
Переключатель режимов работы 1 поставьте в положение
I, нажмите один раз кнопку 6, чтобы активировать канал
1 или нажмите ее два раза, чтобы активировать канал 2;
выбранный канал будет мигать 3 секунды (указатель канала
3), после чего он будет постоянно отображен и будет
отображаться символ
(индикатор активации канала 4),
теперь канал останется постоянно активным.
Быстро переведите переключатель режимов работы 1
в положение O, не останавливаясь на позиции AUTO,
нажмите один или два раза кнопку 6, чтобы выбрать канал,
который будет постоянно деактивирован. Выбранный канал
станет мигать (указатель канала 3). Не нажимайте никакие
кнопки 3 секунды. Теперь номер ранее активированного
канала и символ
(индикатор активации канала 4) будут
продолжать отображаться без мигания, а номер постоянно
неактивного канала будет отображаться миганием
(указатель канала 3), что подтверждает деактивацию этого
канала.
E. Процедура програм-мирования функции SKIP
Функция SKIP (пропуск программы) позволяет изменить
действующий статус
программатора с ON
на OFF и наоборот
нажатием кнопки 6.
Функция SKIP остается
активной до ближайшего
перепрограммирования.
Активация функции
отображается символом
.
Чтобы деактивировать
функцию SKIP, снова нажмите кнопку 6. Функция SKIP
может быть активирована только когда программатор
установлен в режим AUTO.
Отображающийся символ
показывает, что котел
находится в состоянии ON (индикатор активации канала 4).
F) Технические характеристики
Напряжение питания: 220-240 V, частота 50/60 Hz
Выход реле: 2 х 5 A; 250 V однополюсный контакт
Литиевая батарейка, поддерживающая хранение программ
в памяти 5 лет
Минимальный интервал переключения: 1 минута.

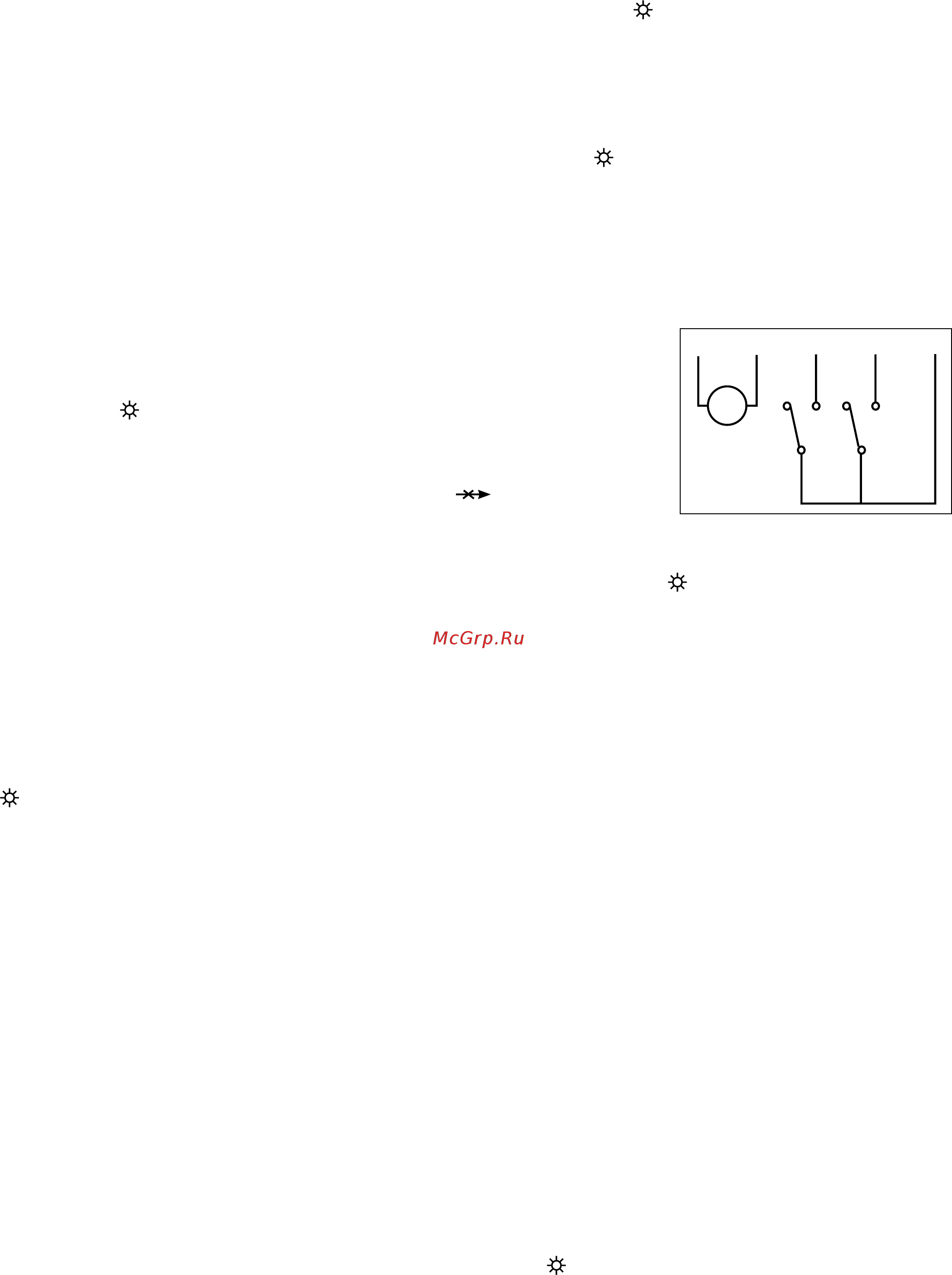

Peлe:
CH1: пepeключaтeль ON/OFF (3-5)
CH2: пepeключaтeль ON/OFF (4-5)
1.2.4. Программирование дистанционного пульта
управления «Open Therm» (опция)
Котел может быть подсоединен к дистанционному
пульту управления «Open Therm» (опция), поставляемому
Производителем.
В этом случае, оба канала 1 и 2 программатора (при
наличии такового) должны быть установлены в положении
постоянно ВКЛЮЧЕН (см. п. 1.2.3.).
С помощью дистанционного пульта управления можно
руководить всеми функциями котла (ОТОПЛЕНИЕ, ГВС,
температура подачи и темп. ГВС, интервалы работы, и т.д.),
за исключением функций ПОДДЕРЖИВАНИЯ ТЕМПЕРАТУРЫ
и АКТИВАЦИИ/ДЕЗАКТИВАЦИИ внешнего бойлера, которые
должны управляться посредством соответствующих
регуляторов/переключателей: 12b (рис. 1) для функции
БОЙЛЕРА и 13b для функции ПОДДЕРЖИВАНИЯ
ТЕМПЕРАТУРЫ.
ВНИМАНИЕ
Когда подключается дистанционный пульт управления,
переключатель 11 должен находиться в позиции
КОМФОРТ
и оба канала 1 и 2 программатора
(при наличии такового) должны быть установлены в
положении постоянно ВКЛЮЧЕН (см. п. 1.2.3.).
Для установки дистанционного пульта управления Open
Therm см. п. 3.2.11.
Для программирования дистанционного пульта
управления Open Therm руководствоваться
«Инструкцией», прилагаемой к нему.
