10
Регулировка температуры воды ГВС
Если внешний бойлер (опция) оснащен датчиком NTC (10 kΩ @ β=3435; смотреть технические данные
бойлера), температура регулируется в диапазоне от 35°C до 65°C (из крайнего положения при движении
против часовой стрелки в крайнее положение при движении по часовой стрелке регулятора 3). Во

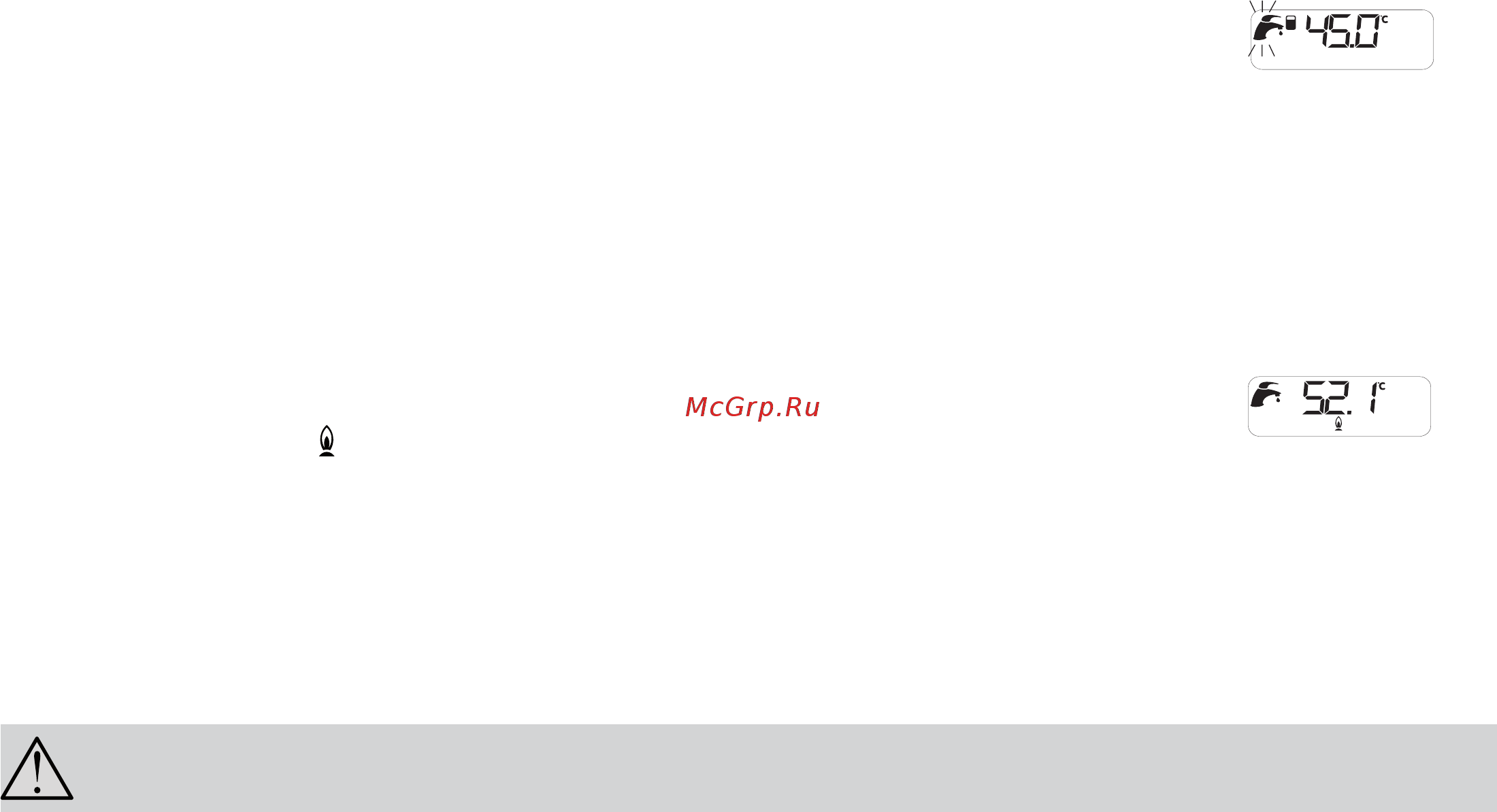

время выбора температуры на ЖК-дисплее появляется мигающий символ контура ГВС и отображается
устанавливаемый в данный момент показатель температуры контура ГВС.
Для обеспечения нормальной работы системы рекомендуется устанавливать температуру не ниже 40°С.
Если внешний бойлер (опция) оснащен термостатическим датчиком, желаемая температура ГВС устанавливается непосредственно на
бойлере (смотреть прилагаемую к нему инструкцию). В такой конфигурации регулятор 3 выполняет исключительно функцию включения и
выключения бойлера, как было описано выше.
После включения бойлера, в любом случае рекомендуется установить регулятор 3 в положение, соответствующее температуре не
ниже 40°С.
Когда поступает запрос на работу контура ГВС, на ЖК-дисплее загорается символ контура ГВС и
температура воды в подающем контуре отопления в данный момент.
Символ работающей горелки появится на ЖК-дисплее только во время ee работы.
1.4.4. Защита от замерзания
Котел оснащен системой защиты от замерзания, которая активна при работе котла в режимах “ЛЕТО” / “ЗИМА” и “ЗАЩИТА ОТ ЗАМЕРЗАНИЯ”.
Когда температурный датчик системы отопления определяет наличие температуры воды 5°C, котел включается и работает с минимальной
мощностью до достижения температуры воды в контуре отопления 30°C или на протяжении 15 минут.
Даже в случае блокировки котла циркуляционный насос продолжает работать.
Система защиты от замерзания защищает только котел, а не всю систему отопления.
Защита системы отопления обеспечивается разными способами. Конкретный выбор зависит от характеристик
установки.
Также можно успешно осуществлять защиту системы отопления, используя специальные антифризы, пригодные для систем отопления,
состоящих из разных металлов.
После определенного периода использования антифриза рекомендуется проконтролировать его эффективность.
Запрещается использовать автомобильные антифризы.
Если к котлу подключен внешний бойлер (опция), укомплектованный температурным NTC - датчиком (10 kΩ @ β=3435; см. технические
данные бойлера), то когда температурный датчик бойлера определяет наличие температуры воды в бойлере 5°C, котел включается и
работает с минимальной мощностью до достижения температуры воды в бойлере 10°C или на протяжении 15 минут.
Даже в случае блокировки котла циркуляционный насос продолжает работать.
Если к котлу подключен внешний бойлер (опция), укомплектованный термостатом, функция защиты от замерзания не оказывает никакого
воздействия на бойлер. Для обеспечения защиты бойлера от замерзания, регулятора 3 котла установить в положение ЗИМА и задать
температуру ГВС в бойлере более чем 0°C.
В случае блокировки котла бойлер от замерзания защищен не будет.
1.4.5. Антиблокировка насоса
Если
- котел не работает;
- регулятор 2 (рис. 1) НЕ находится в положении OFF,
- котел НЕ отключен от электросети,
каждые 24 часа во избежание блокировки циркуляционный насос включается и работает в течение 30 секунд.
1.4.6. Работа с пультом дистанционного управления (опция)
К котлу может подключаться пульт дистанционного управления (поставляемый производителем котла по желанию клиента), с помощью
которого можно управлять многими параметрами работы котла, осуществляя:
• выбор режима работы котла
• выбор желаемой комнатной температуры
• выбор желаемой температуры воды в системе отопления
• выбор желаемой температуры ГВС [только если подключен внешний бойлер (опция), оборудованный температурным NTC - датчиком 10
kΩ @ ß=3435];
• программирование времени активации режима отопления и включения бойлера;
• диагностику котла
• разблокировку котла
и др.
Для подключения Пульта дистанционного управления смотреть раздел 3.2.13.
