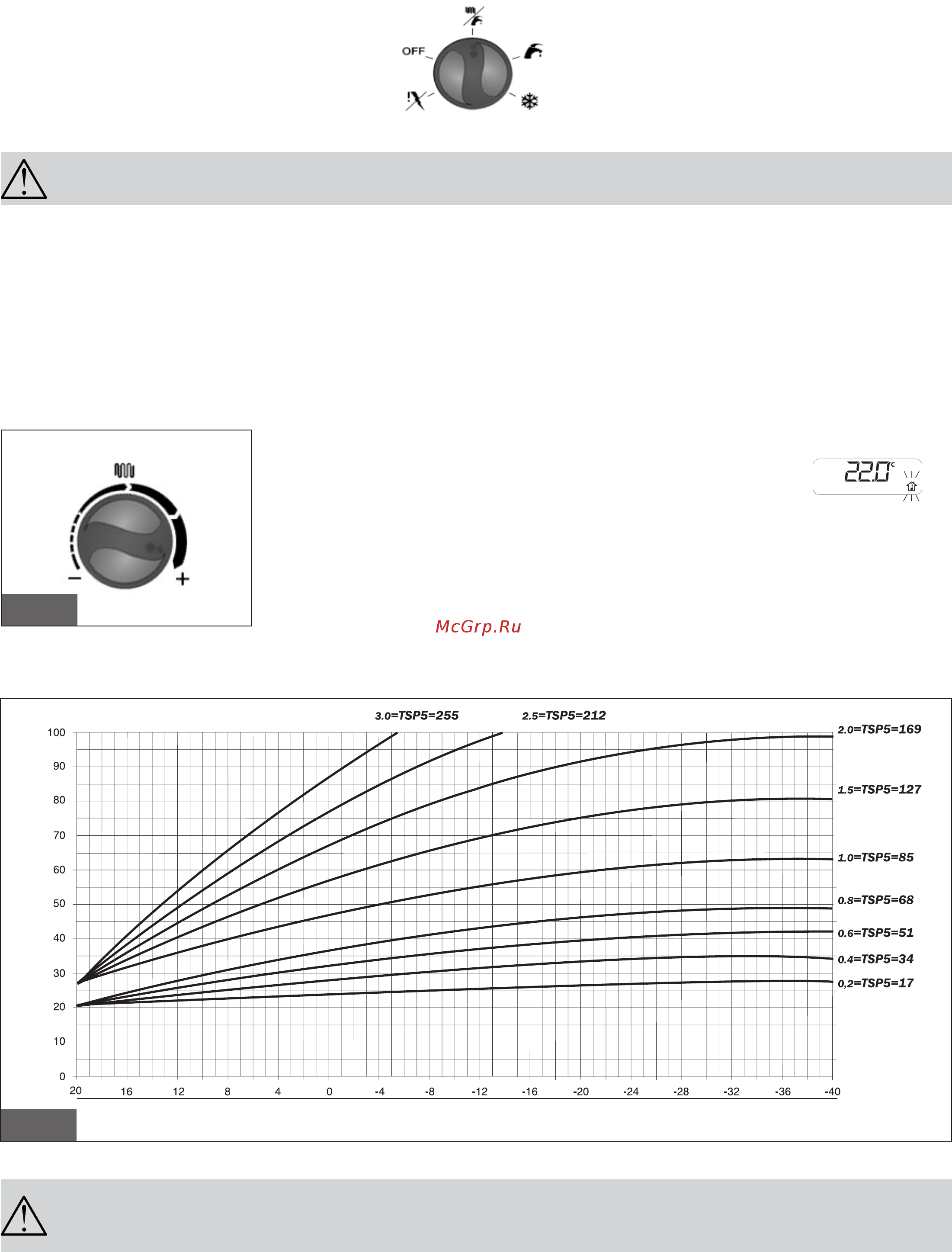

11
ВАЖНО!
После подключения пульта дистанционного управления регулятор котла (2 на рис. 1) необходимо установить в положение
режима ЗИМА. Управление включением и выключением режимами отопления и ГВС будет осуществляться непосредственно с
пульта дистанционного управления. Если регулятор не будет установлен в положение режима ЗИМА, нормальная работа котла и
пульта дистанционного управления не гарантируется.
Регулятор котла в положении ЗИМА
Необходимо использовать только пульты дистанционного управления, поставляемые производителем котлов.
В случае подключения устройств другого производства, правильная работа пульта ДУ или котла не гарантируется.
1.4.7. Работа с датчиком наружной температуры среды (опция)
К котлу может подключаться датчик, измеряющий наружную температуру (поставляется по желанию клиента).
Получив информацию о наружной температуре, котел самостоятельно регулирует температуру воды в системе отопления, повышая ее
при снижении температуры наружной среды и снижая - при повышении. Это позволяет снизить расход топлива и повысить комфортность
помещения (работа котла в таком режиме называется «погодозависимое терморегулирование»).
Изменение температуры воды в контуре отопления происходит в соответствии с программой, заложенной в микропроцессор электронной
платы котла.
Если к котлу подключен датчик наружной температуры, регулятор 4 (рис. 1) утрачивает свою функцию настройки температуры воды в
контуре отопления и становится регулятором установочной комнатной температуры (рис. 3), то есть теоретической требуемой комнатной
температуры.
Во время установки желаемой температуры на ЖК-дисплее появляется
мигающий символ установочной комнатной температуры и отображается
задаваемая температура.
Крайнее левое положение регулятора 4 соответствует установочной
комнатной температуры в 15°C; положению «9 часов» - 18°C; «12 часов» -
25°C, положению «3 часа» - 32°C. Крайнее правое положение регулятора соответствует 35°C.
Для оптимальной регуляции комнатной температуры рекомендуется положение в районе 20°C.
На рисунке 4 изображены кривые установочной температуры, равной 20°C. В случае увеличения
или уменьшения этого значения с помощью регулятора 4, кривые смещаются на соответствующую
величину вниз или вверх.
Например при заданной комнатной температуре 20°C, выбрав кривую, соответствующую параметру 1, при наружной температуре, равной
-4°C, температура в подающем контуре будет составлять 50°C.
За более точной информацией о работе режима погодозависимого регулирования обращаться к разделу 3.2.14.
Использовать только оригинальные датчики наружной температуры, поставляемые производителем котла.
Использование датчиков наружной температуры других производителей может нарушить нормальную работу датчика
и котла).
рис. 3
15
35
32
25
18
рис. 4
Наружная температура (°C)
Температура подачи (°C)
