3.1 Allgemeine Montagehin-
weise
Das Gerät ist werkseitig für den An-
schluss an eine Unterputz-Installation
vorbereitet (siehe Abb.
C
-
I
):
• Übertisch-Gerätemontage
C
(a).
• Wasseranschluss-Unterputz-Schrauban-
schluss
G
(4 und 5).
• Elektroanschluss-Unterputz im unteren
Gerätebereich
F
(6).
3.2 Montageort
Der DHB-E ... Si electronic ist senkrecht
gemäß Abbildung
C
(a-Übertisch oder b-Un-
tertisch) im frostfreien Raum zu montieren.
3.3 Gerätemontage
vorbereiten
• Gerät öffnen
D
:
a Klappe nach unten öffnen.
b Befestigungsschraube lösen.
c Gerätekappe abnehmen.
• Rückwand-Unterteil
abnehmen
E
:
a Beide Rasthaken drücken.
b Rückwand-Unterteil nach vorne
abnehmen.
• Befestigungsknebel
F
(13) entfernen.
3.4 Aufhängeleiste
befestigen
F
• Bohrlöcher für die Aufhängeleiste mit
Hilfe der beiliegenden Montageschablone
anzeichnen.
• Aufhängeleiste mit 2 Schrauben und
Dübeln (gehören nicht zum Lieferumfang;
sind entsprechend dem Werkstoff der
Befestigungswand zu wählen) befestigen.
3.5 Anschlusskabel ablängen
• Anschlusskabel entsprechend
H
ablängen.
Hinweis:
Kappe (a) dient als Montagehilfe des An-
schlusskabels.
3.6 Gerätemontage
F
• Das Elektroanschlusskabel durch die
Kabeltülle (6) führen und die Rückwand
über den Gewindebolzen der Aufhänge-
leiste drücken.
• Gerät montieren, den Befestigungsknebel
(13) befestigen.
3.7 Wasseranschluss
G
Wichtige Hinweise:
Kaltwasserzuleitung gründlich spü-
len!
Das mitgelieferte Sieb (
20, Beutel an
KW-Anschluss) muss immer in dem
KW-Schraubanschluss eingebaut werden.
Bei Austausch-Installation ist das vorhan-
densein des Siebes zu prüfen.
Ist die bestimmungsmäßige Funktion,
bedingt durch zu geringen Fließdruck z. B.
< 0,2 MPa (< 2 bar) nicht gewährleistet,
ist der Durchflussmengen-Begrenzer (21)
gegen die mitgelieferte Scheibe (22) auszu-
tauschen. Ggf. ist der Druck in der Wasser-
installation zu erhöhen.
Achtung:
In Verbindung mit einer Thermostat-Arma-
tur darf der Durchflussmengen-Begrenzer
(21) nicht gegen die Scheibe (22) ausge-
tauscht werden!
Die 3-Wege-Absperrung (
5) darf nicht
zum Drosseln des Durchflusses verwendet
werden!
3.8 Elektrischer Anschluss
• Das Elektroanschlusskabel an die
Klemmleiste anschließen (siehe Elektro-
schaltplan
I
).
Wichtige Hinweise:
Die Schutzart IP 25 (strahlwasserge-
schützt) ist nur bei sachgemäß mon-
tierter Kabeltülle
F
(6) und einer Abdich-
tung am Kabelmantel gewährleistet.
Das Gerät muss an den Schutzleiter ange-
schlossen werden.
Beim Anschlusskabel
> 6 mm² ist das Loch in
der Kabeltülle zu vergrößern
F
(
6).
3.9 Montage abschließen
1. 3-Wege-Absperrung öffnen
G
(5).
2. Rückwand-Unterteil montieren
E
(3).
3. Standardmontage für den Fachmann
Elektro: UP - unten; Wasser: UP

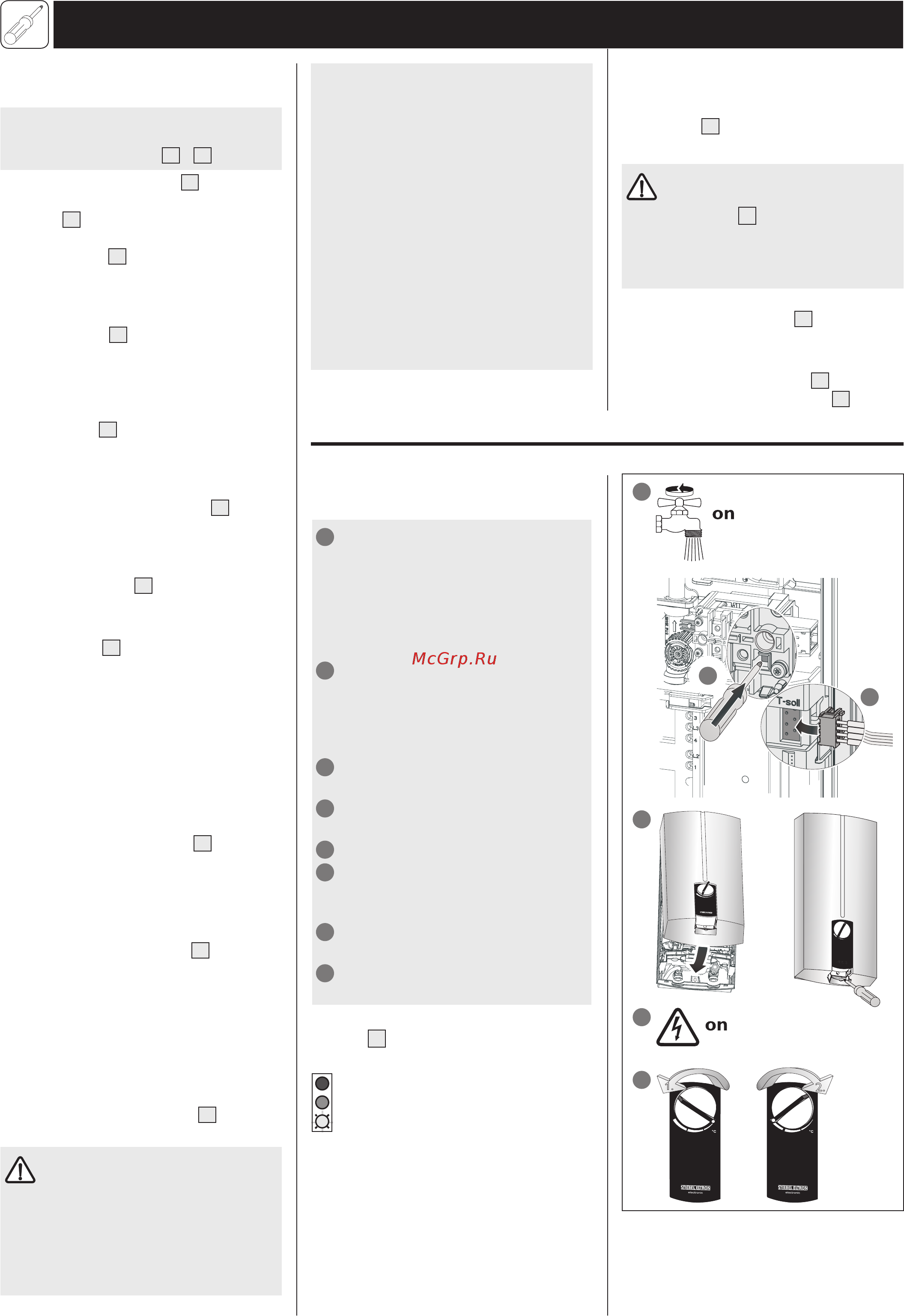

3.10 Erstinbetriebnahme
(darf nur durch einen Fachmann erfolgen!)
1
Gerät befüllen und entlüften.
Achtung Trockenganggefahr!
Alle angeschlossenen Zapfventile so
lange mehrfach öffnen und schließen,
bis das Leitungsnetz und das Gerät
luftfrei sind. Luft siehe Hinweis
„2.2 Wichtige Hinweise“.
2
Sicherheits-Druckbegrenzer
AP 3 aktivieren! Der DHB-E ... Si
electronic wird mit ausgelöstem
Sicherheits-Druckbegrenzer ausgelie-
fert (Rücksetztaste eindrücken).
3
Stecker vom Sollwertgeberkabel
auf die Elektronik stecken!
4
Gerätekappe montieren und mit
Schraube befestigen!
5
Netzspannung einschalten!
6
Temperatur-Einstellknopf zum
Rechts- und Linksanschlag dre
-
hen, zur Sollwertgeber-Kalibrierung.
7
Arbeitsweise des Durchlauferhit
-
zers prüfen!
8
Schutzfolie von der Bedienblende
abziehen.
Anzeigemöglichkeiten LED-Diagnose
-
ampel (
A
10, siehe auch „9. Störungsbe-
seitigung“):
rot leuchtet bei Störung
gelb leuchtet bei Heizleistung
grün blinkt: Gerät am Netz
Übergabe des Gerätes!
Dem Benutzer die Funktion des Gerätes
erklären und mit dem Gebrauch vertraut
machen.
Wichtige Hinweise:
• Den Benutzer auf mögliche Gefahren hin-
weisen (Verbrühung).
• Diese Anweisung zur sorgfältigen Aufbe-
wahrung übergeben.
