PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

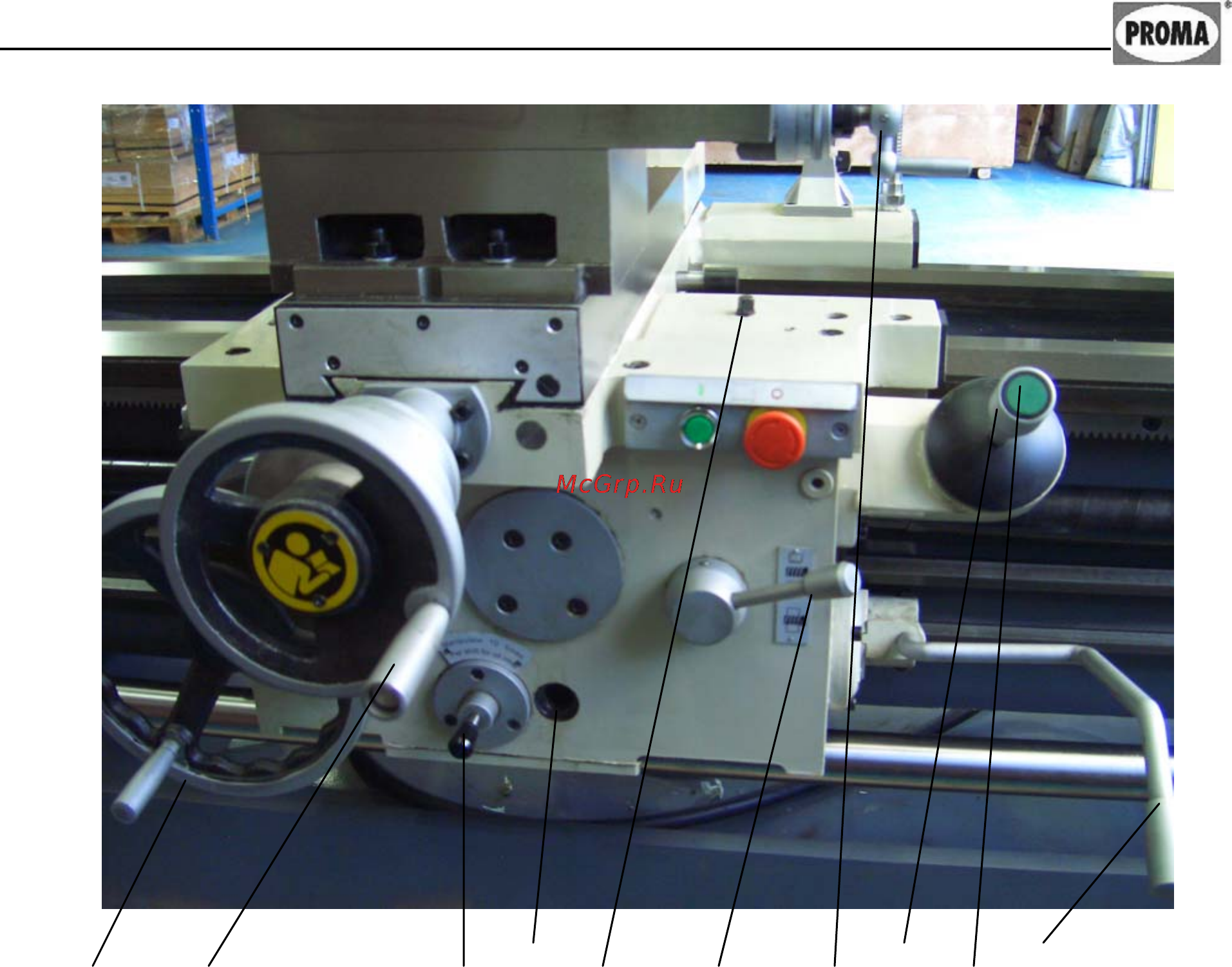

Органы управления фартука и суппорта (См.рис.6)

Рисунок 6

1 2 11 10 4 6 3 7 8 5

Маховик ручного перемещения каретки 1: Вращение против часовой

стрелки – перемещение каретки влево. Вращение по часовой стрелке –

перемещение каретки вправо.

Рукоятка ручного перемещения поперечных салазок суппорта 2:

Вращение по часовой стрелке – перемещение салазок вперед. Вращение

против часовой стрелки – перемещение салазок назад.

Рукоятка ручного перемещения верхних салазок суппорта 3:

Вращение по часовой

стрелке – перемещение салазок влево. Вращение против

часовой стрелки – перемещение салазок вправо.

Болт зажима каретки 4: расположен справа на передней части каретки.

Для зажима поворачивать по часовой стрелке. (Предупреждение: перед тем

как перемещать каретку, убедитесь в том, что болт зажима отжат).

Рукоятка включения вращения шпинделя 5: Включение вверх –

шпиндель вращается по часовой стрелке

, прямое вращение шпинделя

(смотреть со стороны задней бабки). Включение вниз шпиндель вращается

против часовой стрелки, обратное вращение шпинделя (смотреть со стороны

задней бабки). Среднее положение – остановка шпинделя.

Рукоятка включения и выключения гайки ходового винта 6: Поворот

вниз – включение гайки. Поворот вверх – выключение гайки.

Рукоятка управления механическими перемещениями каретки и

поперечных салазок

суппорта 7: Перемещение рукоятки влево или вправо –
