PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
12
перемещение каретки. Перемещение рукоятки вверх или вниз – перемещение
поперечных салазок суппорта. Среднее положение – нейтральное.
Кнопка ускоренного перемещения каретки и поперечных салазок
суппорта 8. Ускоренное перемещение осуществляется во всех
направлениях.
Внимание!: При включении гайки ходового винта рукоятка 7 должна
находиться в нейтральном положении, а при включении механических
перемещений каретки или поперечных салазок суппорта гайка
ходового винта
должна быть выключена.

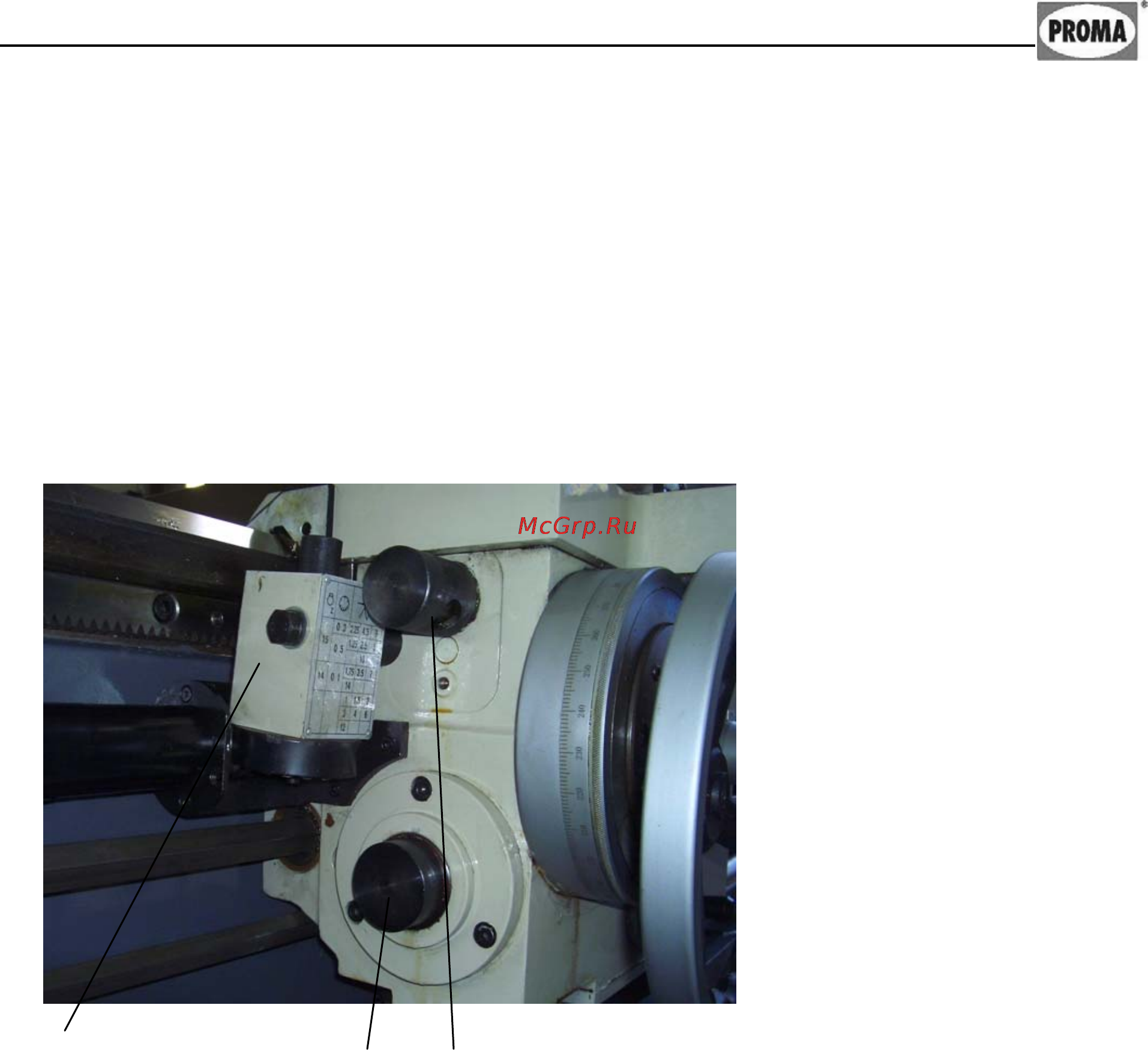

Рисунок 6.1
13 9 12
Регулировка муфты перегрузки 9: Муфта перегрузки отрегулирована на
заводе изготовителе. По необходимости регулировка производится согласно
рисунку путём выворачивания или затягивания регулятора.
Маслоуказатель 10: Служит для контроля смазки в суппорте.
Ручная смазка 11: Внимание!!! Прежде чем приступить к работе –
произвести 10-12 качков для подачи смазки на направляющие
суппорта.
Маслоналивная горловина 12: Служит для заправки суппорта маслом.
Механизм деления многозаходных резьб 13.
