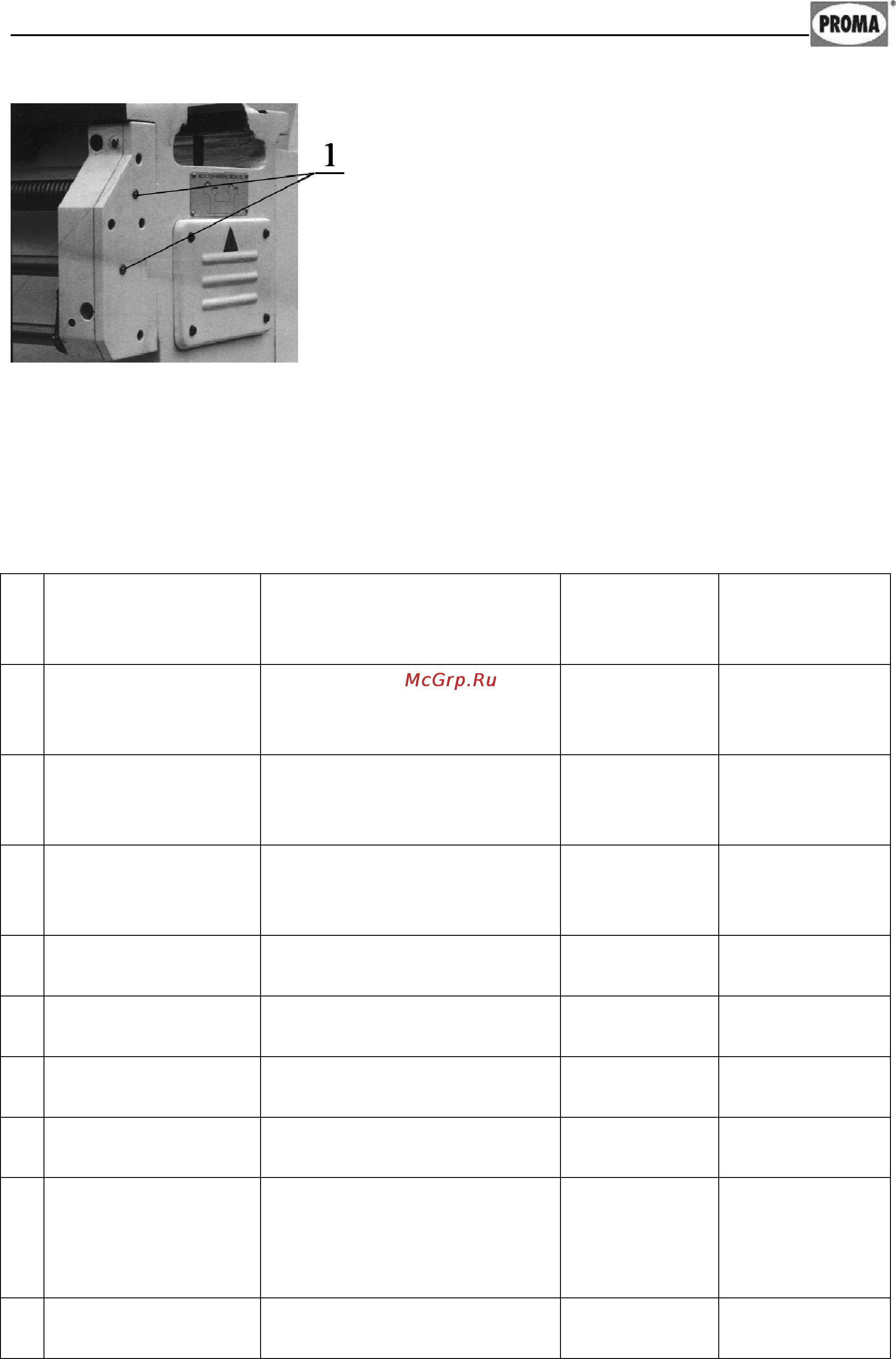

Ходовой винт и ходовой вал (см. рис. 21).
Рисунок 21
Ежедневно смазывайте опорные
подшипники ходового винта и ходового вала
при помощи шариковых пресс-масленок 1.
Схема смазки на некоторых моделях находится на боковом кожухе
шпиндельной бабки. Ежедневно перед началом работы нужно проверять
уровень масла в шпиндельной коробке, коробке подач, фартуке и при
необходимости доливать его.
Периодичность смазки.
Таблица 1
п/
п
Название Тип масла Метод Частота
смазки
1 Коробка
скоростей
Подшипниковое масло
Mogul LK 22
Поддержива
ть уровень
масла
Заменять раз
в два
месяца.
2 Коробка подач Подшипниковое масло
Mogul LK 22
Поддержива
ть уровень
масла
Заменять раз
в полгода
3 Фартук Подшипниковое масло
Mogul LK 22
Поддержива
ть уровень
масла
Заменять
один раз в
год
4 Фартук Подшипниковое масло
Mogul LK 22
Пресс-
масленки
Ежедневно
5 Каретка Подшипниковое масло
Mogul LK 22
Ручной
насос
Ежедневно
6 Суппорт Подшипниковое масло
Mogul LK 22
Пресс-
масленки
Ежедневно
7 Задняя бабка Подшипниковое масло
Mogul LK 22
Пресс-
масленки
Ежедневно
8 Ходовой винт и
ходовой вал
Подшипниковое масло
Mogul LK 22
Пресс-
масленки
Ежедневно
9 Ходовой вал
Подшипниковое масло
Mogul LK 22
Смазать
поверхность
Ежедневно
