Установка 5
0020222585_01 ecoVIT Руководство по установке и техническому обслуживанию 13

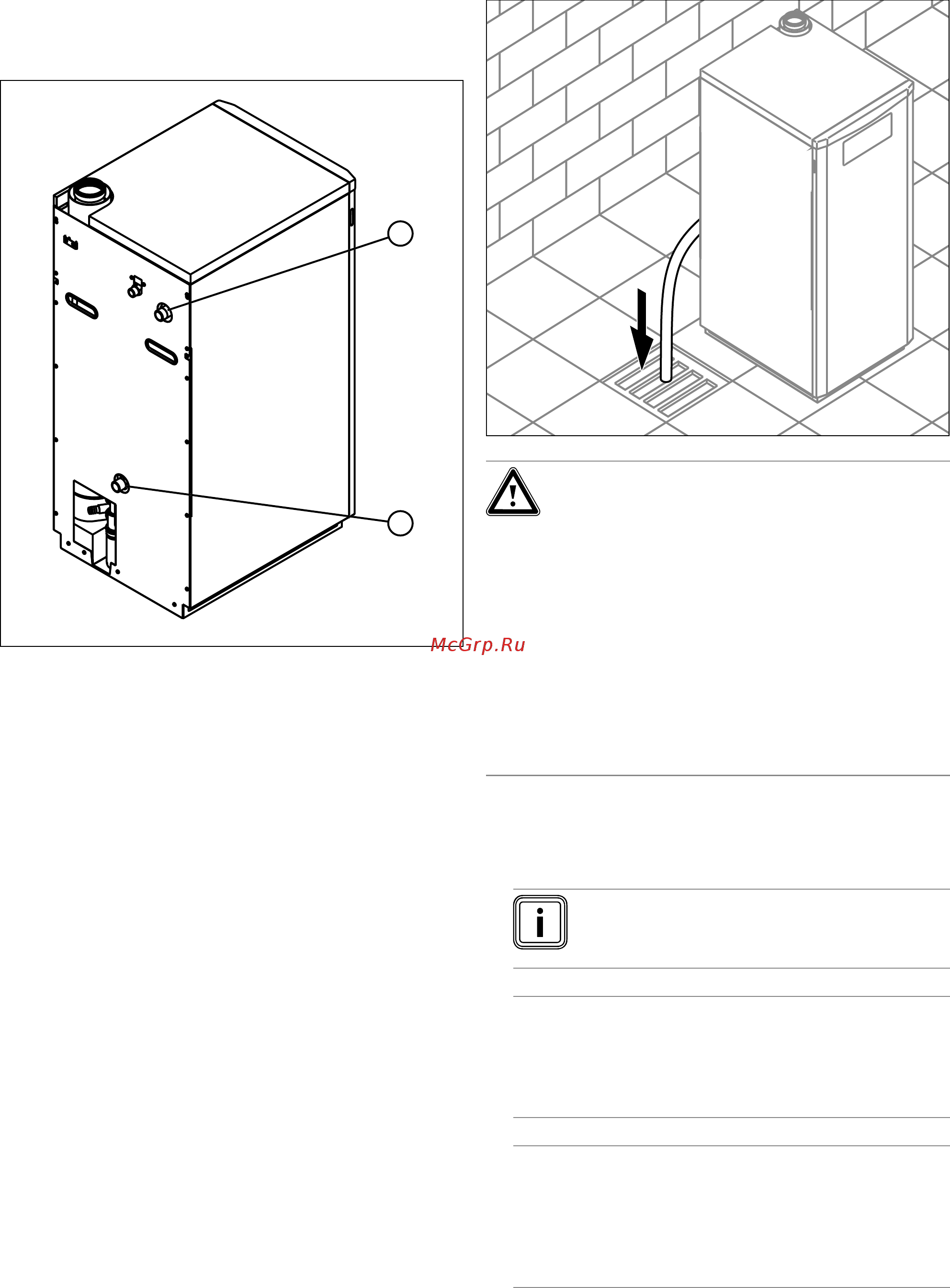

5.3 Монтаж гидравлики
5.3.1 Подключение подающей линии системы
отопления и обратной линии системы
отопления
1
2
1. Подсоедините подающую линию системы отопления
к подключению подающей линии системы отопления
(1).
2. Подсоедините обратную линию системы отопления
к подключению обратной линии системы отопления
(2).
3. Установите в обратной линии системы отопления
тройник с краном для заполнения/опорожнения из-
делия.
5.3.2 Подключение линии отвода конденсата
Опасность!
Опасность для жизни в результате утечки
отходящих газов!
Сифонную трубку для слива конденсата
нельзя соединять со сливным трубопрово-
дом, иначе у внутреннего конденсатного
сифона может начаться всасывание вхо-
лостую, и произойти утечка отработанного
газа.
▶ Не соединяйте линию отвода конден-
сата герметично с канализационным
трубопроводом.
▶ Проведите линию отвода конденсата к насосу кон-
денсата или к канализационному сливу по месту уста-
новки.
Указание
Вы можете приобрести насос конденсата в
качестве принадлежности.
Указание
Если во время установки нужно удлинить
уже имеющуюся линию отвода конденсата,
используйте только устойчивые к конден-
сату сливные трубы.
Указание
Учитывайте, что трубопроводы конденсата
от слива на изделии следует прокладывать
с уклоном и без перегибов. Иначе уровень
конденсата в сифоне повысится, и это при-
ведёт к неполадкам.
▶ При применении насоса конденсата проверьте, пра-
вильно ли отводится конденсат.
