Ввод в эксплуатацию 6
0020222585_01 ecoVIT Руководство по установке и техническому обслуживанию 19
6.5 Вызов кодов состояния (Live монитор)
▶
Нажмите одновременно
и .
Коды состояния – обзор (→ страница 33)
◁ На дисплее будет отображаться текущее рабочее
состояние (код состояния).
6.6 Наполнение и удаление воздуха из
системы отопления
1
1. Перед наполнением системы отопления тщательно
промойте ее.
2. Соблюдайте инструкции по теме Подготовка грею-
щей воды (→ страница 18).
3. Откройте все термостатические вентили радиато-
ров.

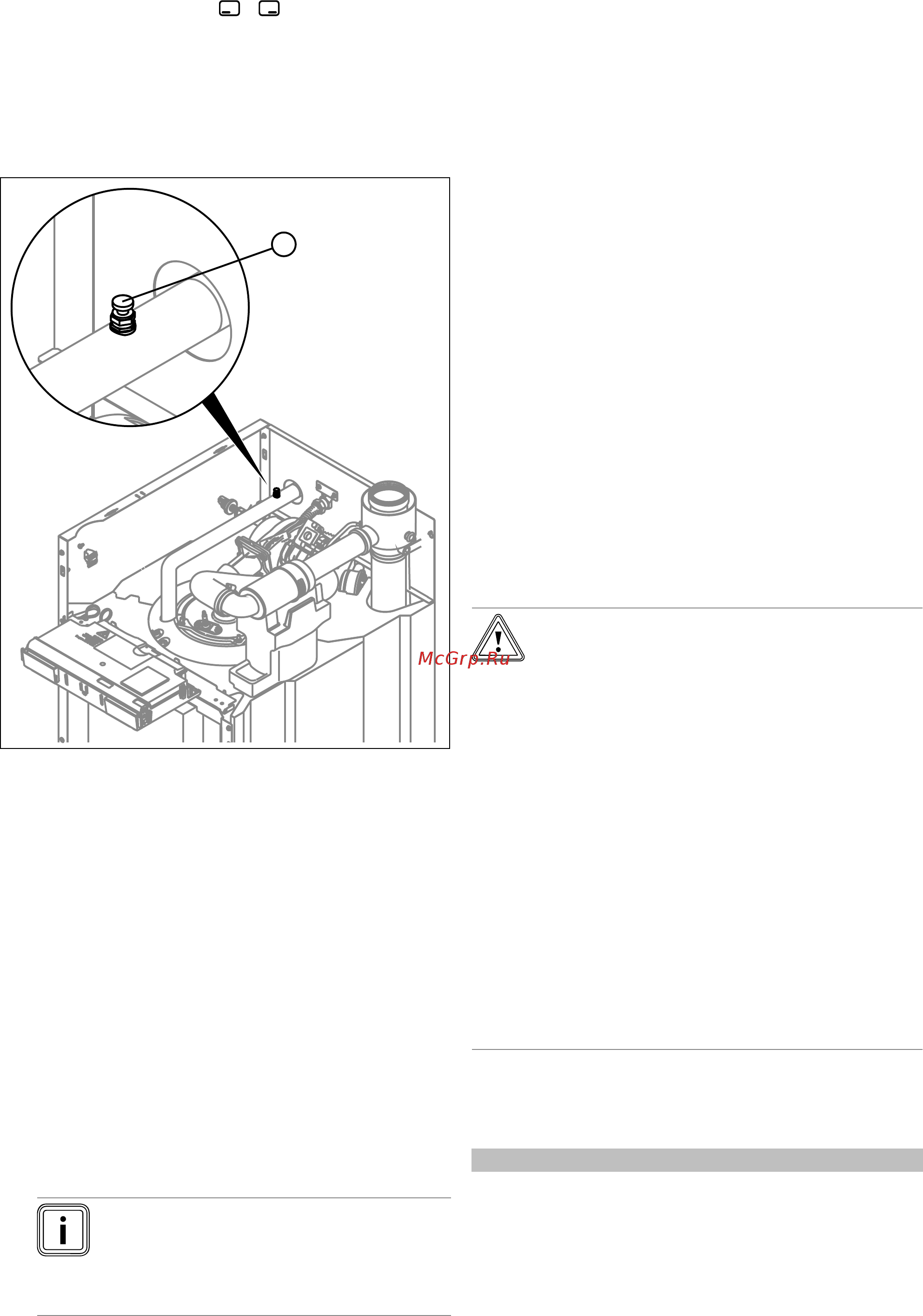

4. Отверните колпачок ниппеля для выпуска воздуха
(1) на изделии на один-два оборота.
5. Соедините кран заполнения и опорожнения системы
отопления, самостоятельно устанавливаемый в об-
ратной линии, с вентилем разбора холодной воды с
помощью шланга.
6. Медленно откройте кран заполнения и опорожне-
ния системы отопления и водоразборный вентиль,
чтобы наполнить систему.
7. Перекройте на изделии вентиль для выпуска воз-
духа, как только начнёт вытекать вода.
8. Наполните систему до давления в системе 0,2 МПа
(2,0 бар).
Указание
Если система отопления проходит че-
рез несколько этажей, то может потре-
боваться более высокое давление в си-
стеме.
9. Закройте водоразборный вентиль.
10. Удалите воздух из радиаторов.
11. Чтобы удалить воздух из отопительного контура или
контура загрузки горячей воды, выберите тестовую
программу P.00.
◁ Изделие не работает, установленный по месту
эксплуатации насос системы отопления или на-
сос загрузки накопителя работает периодически.
Тестовая программа выполняется прим. 6,5 ми-
нут.
12. Долейте воду, если во время выполнения тестовой
программы давление в системе опуститься ниже
0,08 МПа (0,8 бар).
13. По окончании тестовой программы прочитайте на
дисплее показания давления в системе.
▽ Если давление в системе упало, то наполните
систему ещё раз и повторно удалите из неё воз-
дух.
14. Перекройте кран заполнения и опорожнения си-
стемы отопления и вентиль разбора холодной воды
и отсоедините шланг.
15. Проверьте герметичность всех подключений и всей
системы.
6.7 Проверка и адаптация настройки газового
тракта
6.7.1 Проверка заводской настройки
Осторожно!
Функциональные нарушения или сокра-
щение срока службы отопительного ап-
парата в результате неправильной уста-
новки группы газа!
Если исполнение устройства не соответ-
ствует местной группе газа, это приведёт
к функциональным нарушениям или необ-
ходимости досрочной замены компонен-
тов отопительного аппарата. Например,
отопительный аппарат на природном газе
нельзя эксплуатировать на сжиженном
газе.
▶ Перед вводом отопительного аппарата
в эксплуатацию, сравните данные по
группе газа на маркировочной табличке
с группой газа, имеющейся на месте
установки.
Настройка сгорания была проверена на заводе-изгото-
вителе. Изделие предварительно настроено на работу с
группой газа, указанной на маркировочной табличке.
Условия: Исполнение изделия не соответствует местной группе газа
▶ Выполните переналадку на другой вид газа.
▶ Затем выполните настройку газового тракта. Про-
верьте и при необходимости отрегулируйте содержа-
ние CO₂ (настройка коэффициента избытка воздуха)
(→ страница 20).
