5 Установка
14 Руководство по установке и техническому обслуживанию ecoVIT 0020222585_01

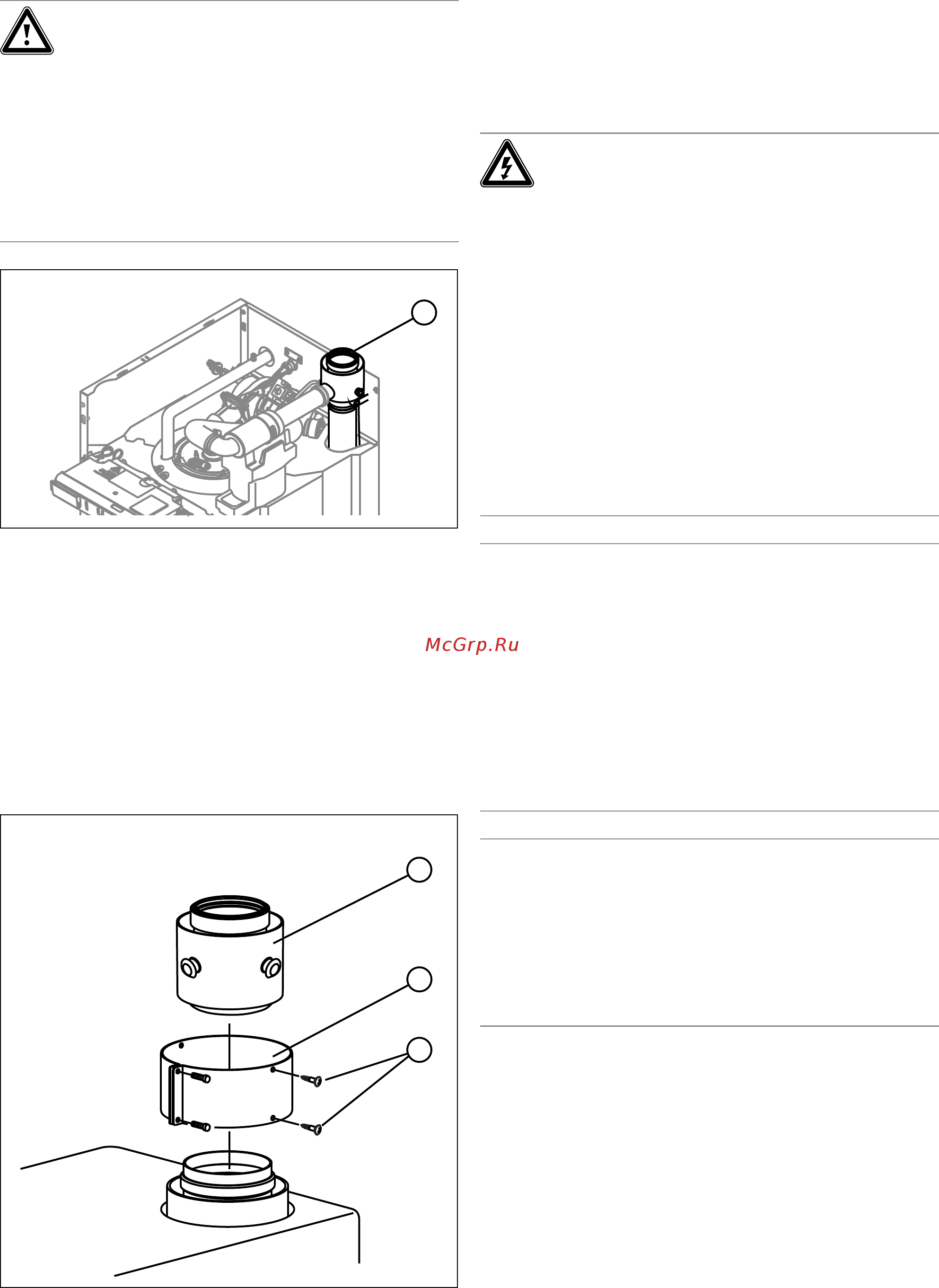

5.4 Наполнение сифона конденсата
Опасность!
Опасность отравления из-за утечки отхо-
дящих газов!
Если сифон конденсата пустой или недо-
статочно заполнен, отходящие газы могут
выходить в воздух в помещении.
▶ Перед вводом отопительного аппарата
в эксплуатацию наполните сифон кон-
денсата водой.
1
1. Перед наполнением сифона подсоедините линию
отвода конденсата к обратной стороне изделия.
Соблюдайте указания по прокладке линии отвода
конденсата, приведённые в главе “Подключение
линии отвода конденсата” (→ страница 13).
2. Наполните сифон конденсата через штуцер отходя-
щих газов (1) (заправочный объём ок. 0,5 л).
5.5 Установка системы дымоходов
5.5.1 Монтаж переходника для системы
воздуховодов/дымоходов ⌀ 80/125 мм
2
1
3
1. Насадите переходник (1) на присоединительный
патрубок отходящих газов изделия.
2. Установите хомут воздуховода (2).
3. Зафиксируйте хомут воздуховода винтами (3).
4. Выполните монтаж системы воздухово-
дов/дымоходов, как описано в руководстве по
монтажу систем дымоходов/воздуховодов.
5.6 Электромонтаж
Опасность!
Опасность для жизни в результате по-
ражения электрическим током при не-
правильном выполнении электрического
подключения!
Неправильно выполненное электрическое
подключение может нарушить эксплуа-
тационную безопасность изделия и стать
причиной травм и материального ущерба.
▶ Выполняйте электромонтаж только в
том случае, если вы являетесь прошед-
шим обучение специалистом и облада-
ете соответствующей квалификацией.
▶ Соблюдайте при этом действующие
законы, стандарты и директивы.
Опасность!
Опасность для жизни в результате пора-
жения электрическим током!
Касание токоведущих соединений может
привести к тяжёлым травмам.
▶ Отключите подвод электрического
тока.
▶ Примите меры к предотвращению по-
вторного включения подвода электри-
ческого тока.
Опасность!
Опасность для жизни в результате пора-
жения электрическим током при работе с
проводами под напряжением!
▶ Прокладывайте сетевой и низковольт-
ный кабели (например, провод питания
датчика) отдельно.
