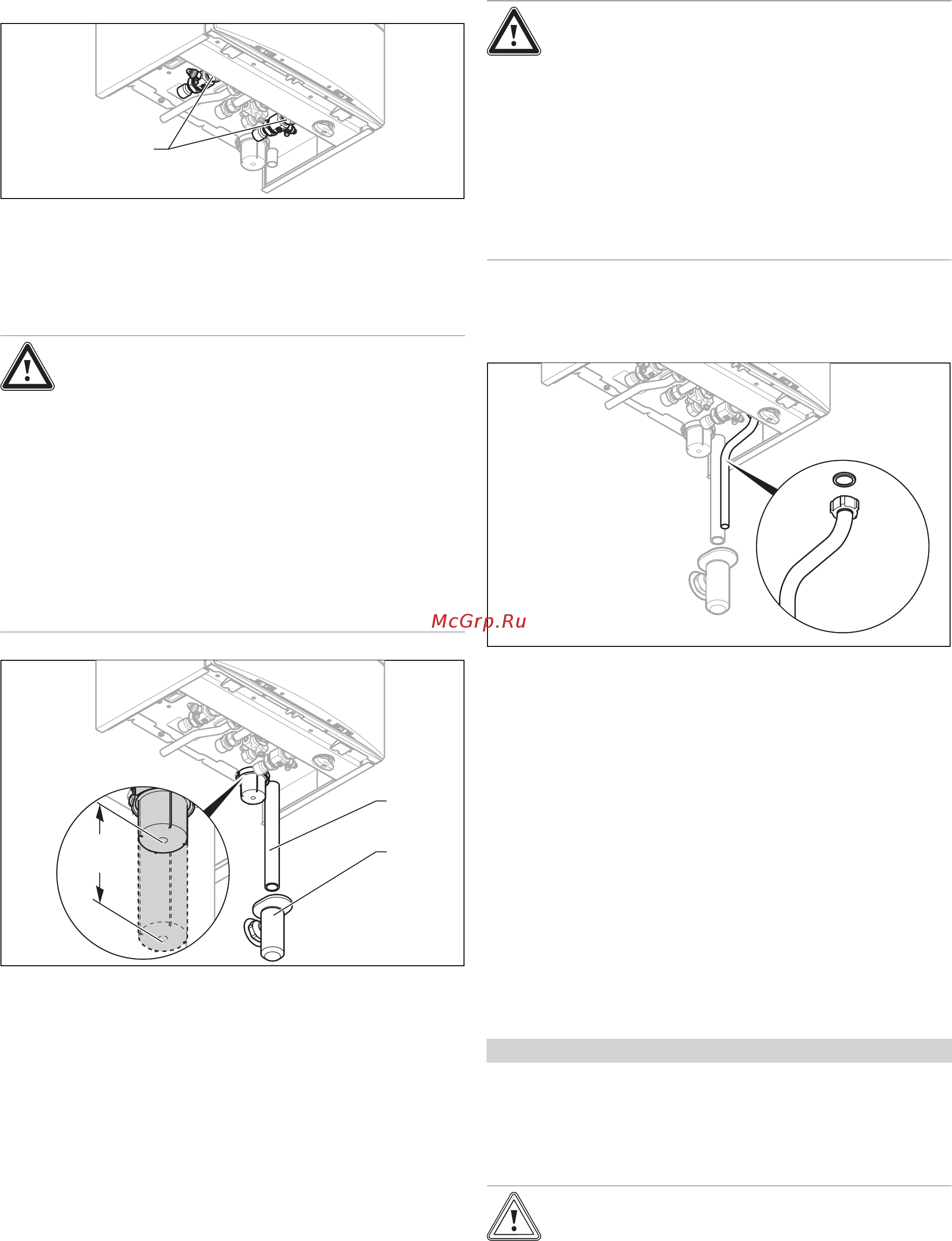

Установка 5
0020152389_02 ecoTEC plus Руководство по монтажу и техобслуживанию 15
5.2.3 Подключение подающей линии системы
отопления и обратной линии системы
отопления
1
▶ Выполните подключение отопительного аппарата (1)
к соединительным деталям и сервисным кранам из
дополнительной упаковки согласно стандарту.
5.2.4 Подключение линии отвода конденсата
Опасность!
Опасность для жизни в результате утечки
отходящих газов!
Сифонную трубку для слива конденсата
нельзя соединять со сливным трубопрово-
дом, иначе у внутреннего конденсатного
сифона может начаться всасывание вхо-
лостую, и произойти утечка отработанного
газа.
▶ Не соединяйте линию отвода конден-
сата герметично с канализационным
трубопроводом.
1
2
min.
180
В результате сгорания топлива в изделии образуется
конденсат. Линия отвода конденсата отводит конденсат
через сливную воронку к присоединительному патрубку
канализации.
▶ Для отвода конденсата используйте только трубы из
кислотостойкого материала (напр. пластмассы).
▶ Под конденсатным сифоном оставьте монтажное
пространство не менее 180 мм.
▶ Подвесьте трубку для слива конденсата (1) над зара-
нее установленной сливной воронкой (2).
5.2.5 Присоединение сливной трубы к
предохранительному клапану изделия
Опасность!
Опасность ошпаривания!
Греющей водой в месте выхода на предо-
хранительном клапане можно серьезно
ошпариться.
▶ Смонтируйте сброс от предохранитель-
ного клапана в канализацию должным
образом.
▶ Используйте входящую в комплект по-
ставки сливную трубу.
1. Установите сливную трубу предохранительного кла-
пана так, чтобы при снятии и надевании нижней ча-
сти сифона она не мешала.
2. Установите сливную трубу, как показано на рисунке
(не укорачивать!).
3. Проложите сливную линию по возможности самым
коротким путем и под уклоном к сливной воронке.
4. Трубопровод должен заканчиваться так, чтобы при
утечке воды или пара не ошпарились люди и не по-
вредились электрические детали.
5. Убедитесь, что конец линии заметен.
5.3 Установка системы дымоходов
5.3.1 Монтаж и подключение системы
дымоходов/воздуховодов
1. Используемые системы дымоходов/воздуховодов
указаны в прилагаемом руководстве по монтажу
системы дымоходов/воздуховодов.
Условия: Установка в помещениях с повышенной влажностью
▶ Обязательно подключите изделие к системе дымохо-
дов/воздуховодов, независимой от воздуха в поме-
щении. Воздух для горения не должен забираться из
помещения, в котором установлен котел.
Осторожно!
Опасность отравления из-за утечки отхо-
дящих газов!
Консистентные смазки на основе мине-
ральных масел могут повредить уплотне-
ния.
