Описание изделия 3
0020152389_02 ecoTEC plus Руководство по монтажу и техобслуживанию 9

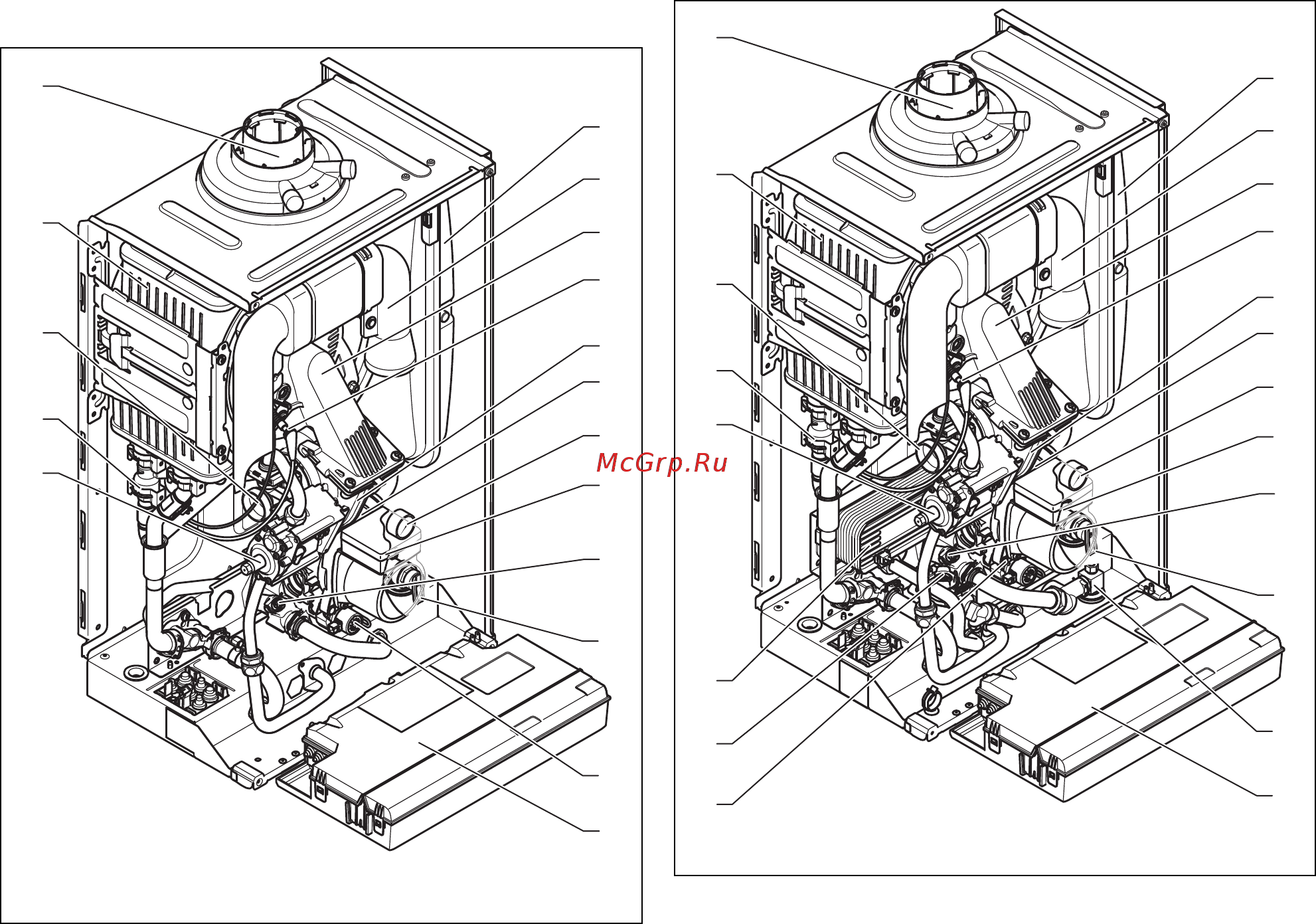

3.3 Конструкция изделия
3.3.1 Функциональные элементы VU
6
7
8
9
12
10
11
13
14
17
5
4
1
2
3
15
16
1 Газовая арматура
2 Датчик давления воды
3 Устройство Вентури с
датчиком массового
расхода
4 Теплообменник
5 Подключение для
системы дымохо-
дов/воздуховодов
6 Расширительный бак
7 Всасывающая труба
воздуха
8 Компактный термомо-
дуль
9 Электрод розжига
10 Вентилятор
11 Быстродействующий
воздухоотводчик
12 Манометр
13 Внутренний насос
14 Перепускной клапан
15 Предохранительный
клапан
16 Приоритетный переклю-
чающий клапан
17 Блок электроники
3.3.2 Функциональные элементы VUW
6
7
8
9
12
10
11
13
18
19
17
16
5
4
1
2
3
20
14
15
1 Газовая арматура
2 Датчик давления воды
3 Устройство Вентури с
датчиком массового
расхода
4 Теплообменник
5 Подключение для
системы дымохо-
дов/воздуховодов
6 Расширительный бак
7 Всасывающая труба
воздуха
8 Компактный термомо-
дуль
9 Электрод розжига
10 Вентилятор
11 Быстродействующий
воздухоотводчик
12 Манометр
13 Внутренний насос
14 Перепускной клапан
15 Предохранительный
клапан
16 Устройство для наполне-
ния
17 Блок электроники
18 Приоритетный переклю-
чающий клапан
19 Датчик крыльчатки (горя-
чая вода)
20 Вторичный теплообмен-
ник
