Установка 5
0020152389_02 ecoTEC plus Руководство по монтажу и техобслуживанию 17
5.4 Электромонтаж
Опасность!
Опасность для жизни в результате по-
ражения электрическим током при не-
правильном выполнении электрического
подключения!
Неправильно выполненное электрическое
подключение может нарушить эксплуа-
тационную безопасность изделия и стать
причиной травм и материального ущерба.
▶ Выполняйте электромонтаж только в
том случае, если вы являетесь прошед-
шим обучение специалистом и облада-
ете соответствующей квалификацией.
▶ Соблюдайте при этом действующие
законы, стандарты и директивы.
▶ Заземлите изделие.
Опасность!
Опасность для жизни в результате пора-
жения электрическим током!
Касание токоведущих соединений может
привести к тяжёлым травмам. Это связано
с тем, что клеммы подключения к сети L и
N постоянно находятся под напряжением
даже при выключенной кнопке включе-
ния/выключения:
▶ Отключите подвод электрического
тока.
▶ Предотвратите повторное включение
подвода электрического тока.

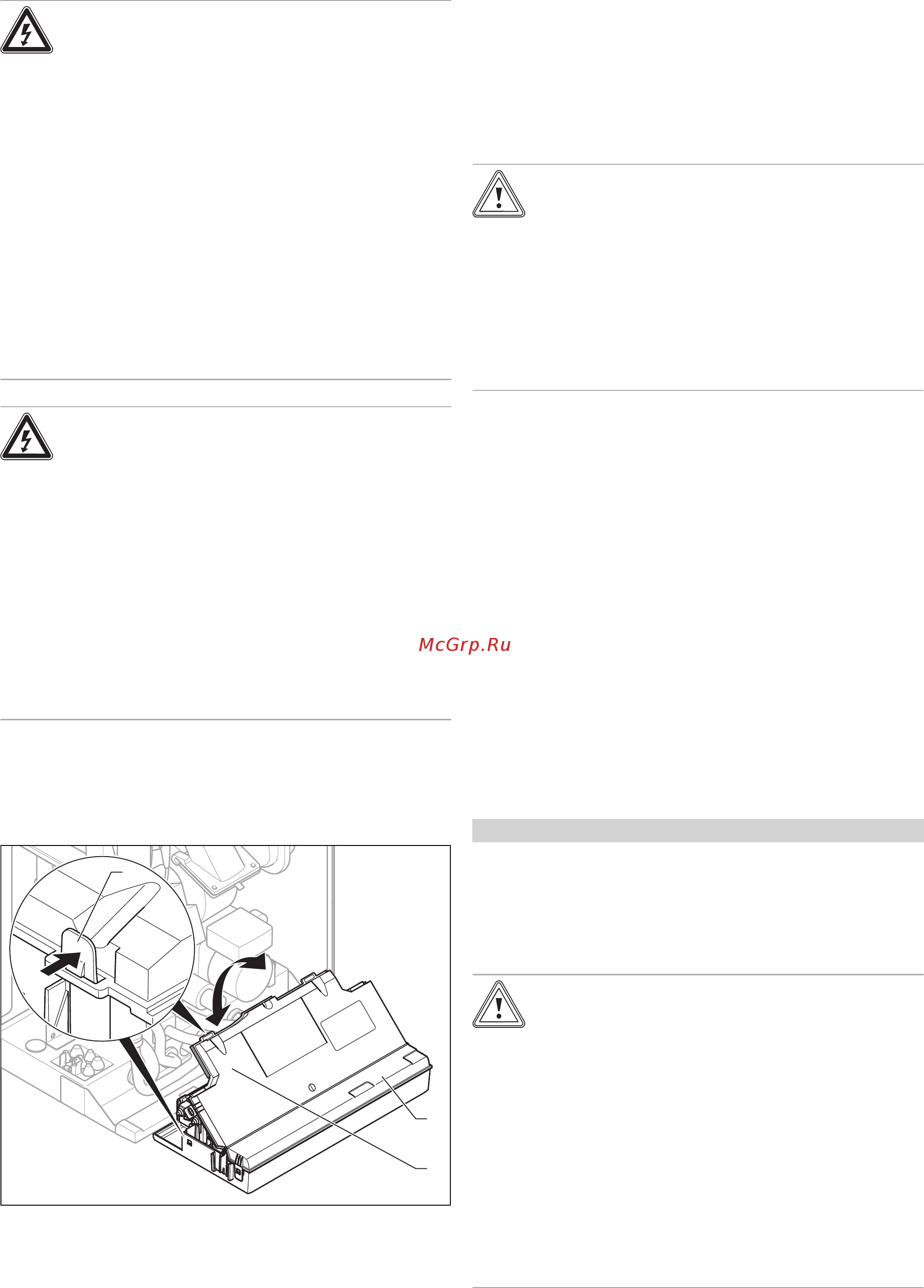

5.4.1 Вскрытие и закрывание блока электроники
5.4.1.1 Открывание блока электроники
1. Демонтируйте переднюю облицовку. (→ страница 12)
1
2
3
2. Откройте блок электроники (1) в направлении на
себя.
3. Освободите из креплений четыре зажима (3) слева
и справа.
4. Откиньте крышку (2) вверх.
5.4.1.2 Закрывание блока электроники
1. Закройте крышку (2), вжав ее в направлении вниз в
блок электроники (1).
2. Проследите, чтобы все четыре зажима (3) защелк-
нулись в креплениях.
3. Поверните блок электроники вверх.
5.4.2 Обеспечение электропитание
Осторожно!
Вероятность материального ущерба из-
за слишком высокого напряжения под-
ключения!
При сетевом напряжении свыше 253 В
возможно разрушение электронных ком-
понентов.
▶ Убедитесь, что номинальное напряже-
ние сети составляет 230 В.
1. Соблюдайте все соответствующие предписания.
2. Откройте блок электроники. (→ страница 17)
3. Подключите изделие с помощью стационарного под-
ключения и разъединительного устройства с раство-
ром контактов не менее 3 мм (например, предохра-
нителей или силовых выключателей).
4. В качестве сетевого кабеля, проходящего через ка-
бельный ввод в изделие, используйте гибкий про-
вод.
5. Выполните электромонтаж. (→ страница 17)
6. Прикрутите поставляемый в комплекте штекер ProE
на подходящий, соответствующий стандарту трех-
жильный кабель для подключения к электрической
сети.
7. Подключите блок электроники. (→ страница 17)
8. Обеспечьте возможность постоянного доступа к
подключению к электросети. Оно не должно быть
закрыто или загорожено.
Условия: Установка в помещениях с повышенной влажностью
▶ Выполните необходимое подключение со стороны
отходящих газов к системе воздуховодов/дымоходов
с забором воздуха не из помещения (→ страница 15).
5.4.3 Выполнение электромонтажа
Осторожно!
Вероятность материального ущерба в
результате ненадлежащей установки!
При подключении сетевого напряжения
к несоответствующим штекерным клем-
мам системы ProE возможно разрушение
блока электроники.
▶ Не подключайте сетевое напряжение к
клеммам шины данных eBUS (+/−).
▶ Присоединяйте кабель подключения к
электрической сети только к обозначен-
ным соответствующим образом клем-
мам!
