Vaillant multiMATIC VRC 700/2 [8/36] 5.2 Подключение регулятора к блоку вентиляции
6 Ввод в эксплуатацию
8 Руководство по монтажу multiMATIC 0020200820_01
5.2 Подключение регулятора к блоку
вентиляции
1. При подключении регулятора к блоку вентиляции
следуйте инструкциям в руководство по установке
блока вентиляции.
Условия: Блок вентиляции подключён к eBUS без VR 32, Блок венти-
ляции без теплогенератора Vaillant
Подсоедините кабель eBUS к клеммам eBUS в цо-
кольной плате регулятора.
Подсоедините кабель eBUS к клеммам eBUS блока
вентиляции.
Условия: Блок вентиляции подключён к eBUS с VR 32, Блок вентиля-
ции с одним или несколькими отопительными аппаратами Vaillant
Подсоедините кабель eBUS к клеммам eBUS в цо-
кольной плате регулятора.
Подсоедините провод шины данных eBUS к общим
клеммам eBUS отопительных аппаратов.
Установите адресный переключатель VR 32 на блоке
вентиляции в положение 3.
5.3 Подключение датчика температуры
наружного воздуха
Указание
Если подключён дополнительный модуль, то
при электромонтаже датчика температуры на-
ружного воздуха см. руководство к дополни-
тельному модулю.
1. При подключении датчика температуры наружного
воздуха к распределительной коробке следуйте ин-
струкциям в руководстве по установке отопитель-
ного аппарата.
2.
Альтернатива 1 / 2

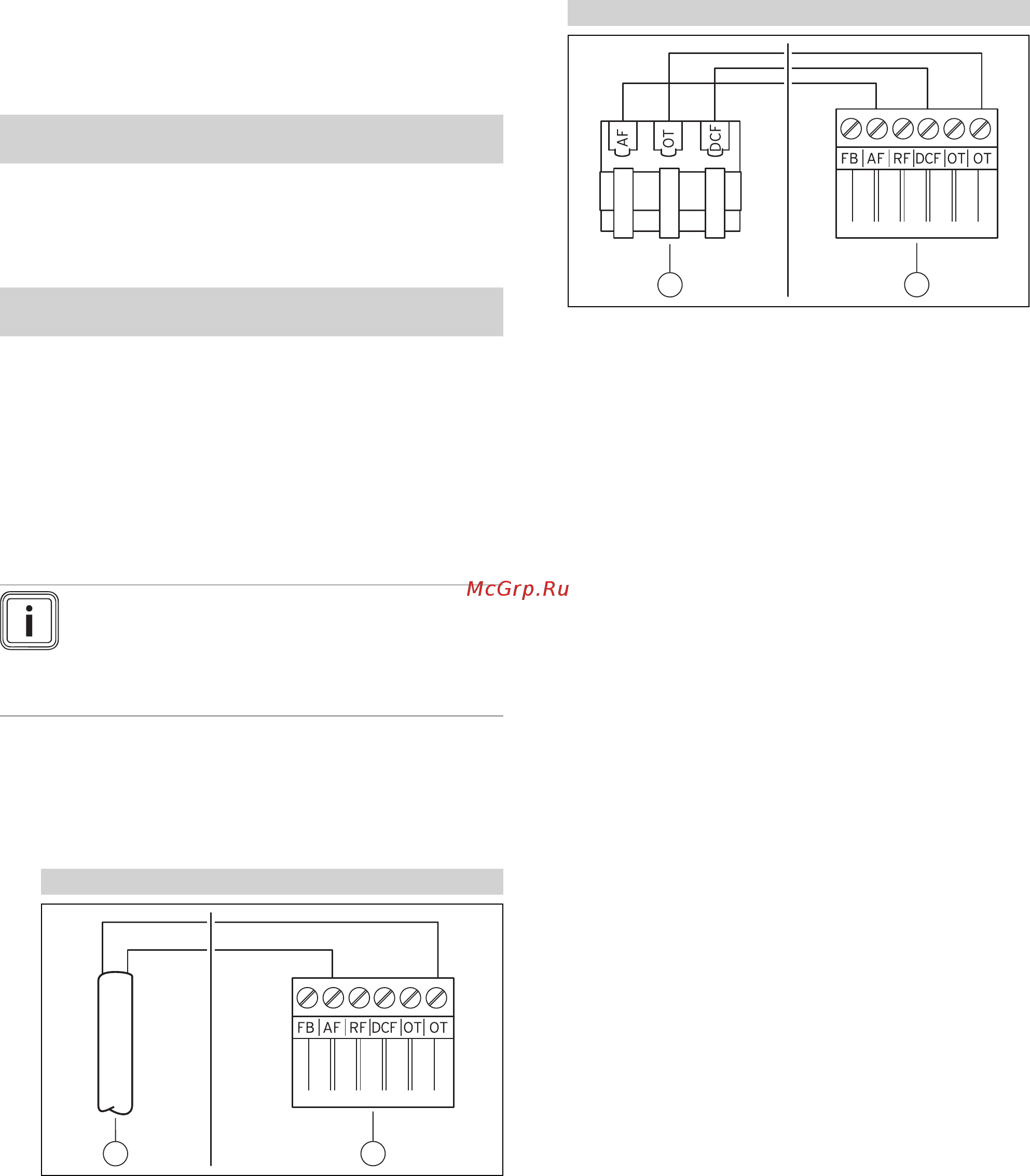

Условия: Датчик температуры наружного воздуха VRC 693
1
2
Подключите присоединительный кабель к клем-
мам датчика температуры наружного воздуха (1).
2.
Альтернатива 2 / 2
Условия: Датчик температуры наружного воздуха VRC 9535
1
2
Подключите присоединительный кабель к клемм-
ной колодке датчика температуры наружного
воздуха (1).
3. Подключите присоединительный кабель к 6-контакт-
ному торцевому разъему отопительного аппарата
(2).
4. Введите присоединительный кабель с 6-контактным
торцевым разъемом в распределительную коробку
отопительного аппарата.
5. Вставьте 6-контактный торцевой разъем в гнездо
X41 на плате распределительной коробки.
6 Ввод в эксплуатацию
При первом вводе системы в эксплуатацию после элек-
тромонтажа происходит автоматический запуск помощ-
ника установки компонентов. Сначала настройте необхо-
димые значения у компонентов, а затем у регулятора.
Все остальные значения вы настроите на уровне специ-
алиста и на уровне управления эксплуатирующей сто-
роны.
Все настройки, которые вы выполнили посредством
помощника установки, вы сможете изменить позже
на уровне доступа для пользователя и Уровень
специалиста.
Помощник запуска (→ страница 23)
7 Передача эксплуатирующей стороне
Проинформируйте пользователя об обращении с
изделием и его функциях.
Передайте эксплуатирующей стороне все предназна-
ченные для неё руководства и документы на прибор
для хранения.
Назовите пользователю артикул изделия.
Просмотрите вместе с эксплуатирующей стороной
руководство по эксплуатации.
Ответьте на ее вопросы.
В особенности обратите внимание пользователя на
указания по технике безопасности, которые он дол-
жен соблюдать.
Чтобы выполнить действующие предписания по про-
филактике легионелл, позаботьтесь о том, чтобы экс-
плуатирующей стороне были известны все меры по
защите от легионелл.
