Vaillant multiMATIC VRC 700/2 [7/36] 4.3 Монтаж датчика температуры наружного воздуха
Электромонтаж 5
0020200820_01 multiMATIC Руководство по монтажу 7
4.3 Монтаж датчика температуры наружного
воздуха
Требования к месту монтажа:
отсутствие сильной защищенности от ветра
отсутствие сильной продуваемости
отсутствие прямого солнечного излучения
отсутствие влияния источников тепла
северный или северо-западный фасад
на высоте 2/3 от высоты фасада в случае зданий вы-
сотой до 3 этажей
между 2-м и 3-м этажами в случае зданий с более
чем 3 этажами
4.3.1 Монтаж датчика температуры наружного
воздуха
1. Отметьте подходящее место на стене.
2.

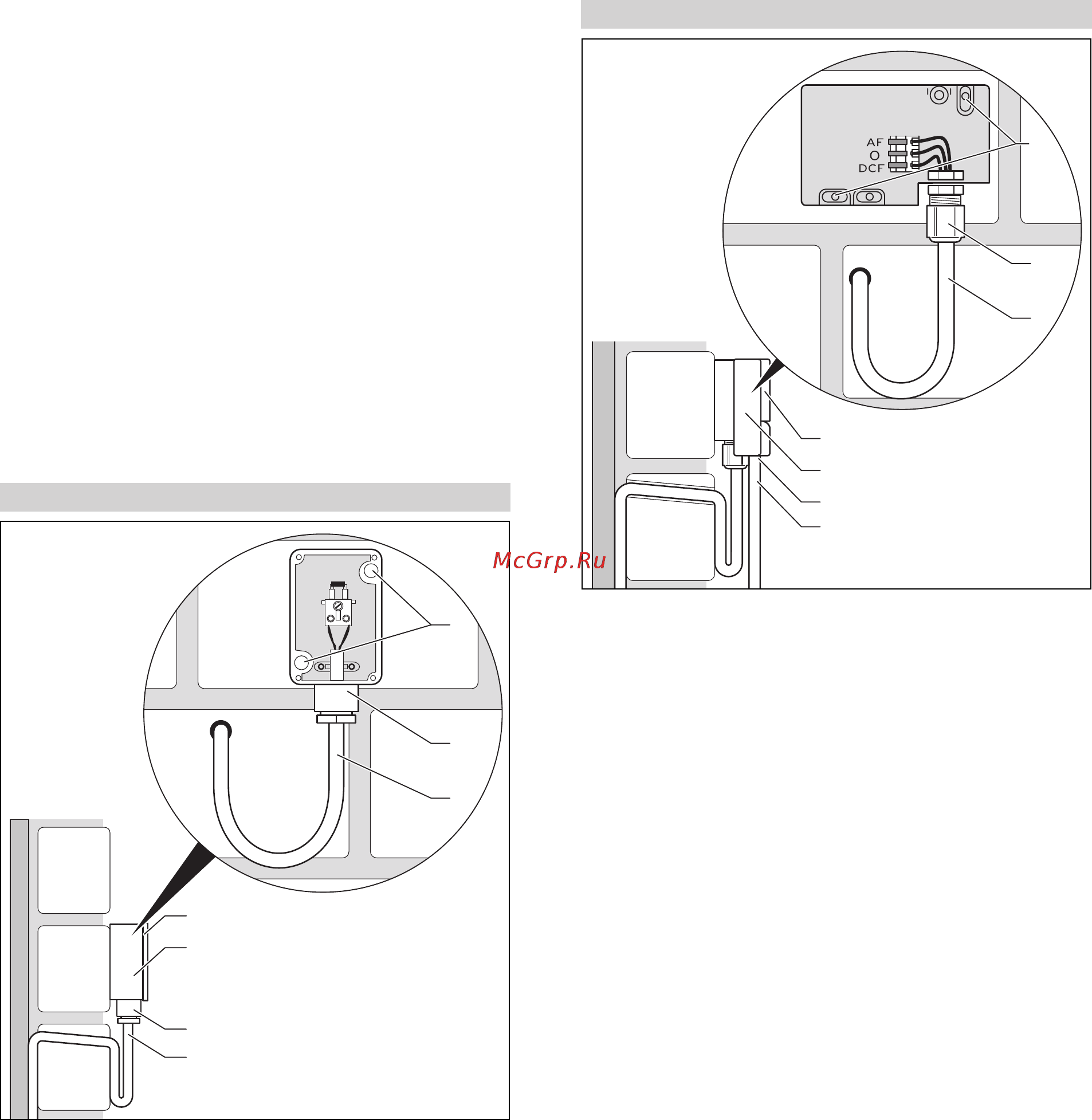

Альтернатива 1 / 2
Условия: Датчик температуры наружного воздуха VRC 693
5
4
2
3
1
2
3
Просверлите два отверстия соответственно кре-
пежным отверстиям (1).
2.
Альтернатива 2 / 2
Условия: Датчик температуры наружного воздуха VRC 9535
2
4
5
3
1
2
3
Просверлите два отверстия соответственно кре-
пежным отверстиям (1).
3. Проложите присоединительный кабель (3), как пока-
зано на рисунке.
4. Снимите крышку корпуса (5).
5. Ослабьте накидную гайку (2) и введите присоедини-
тельный кабель снизу в кабельный ввод.
6. Затяните накидную гайку.
Уплотнение в кабельном вводе адаптируется к
диаметру использованного кабеля.
7. Подключите датчик температуры наружного воз-
духа. (→ страница 8)
8. Положите уплотнение между настенным цоколем и
крышкой корпуса.
9. Закрепите крышку корпуса.
5 Электромонтаж
При подсоединении провода шины данных eBUS вы не
обязаны соблюдать полярность. Если вы перепутаете
выводы, то связь не будет нарушена.
5.1 Подключение регулятора к
теплогенератору
1. При открывании распределительной коробки тепло-
генератора действуйте, как описано в руководстве
по монтажу теплогенератора.
2. Подсоедините кабель eBUS к клеммам eBUS в на-
стенном цоколе регулятора.
3. Подсоедините кабель eBUS к клеммам eBUS тепло-
генератора.
