Функции управления и индикации 8
0020200820_01 multiMATIC Руководство по монтажу 15
блокированы. Регулятор устанавливает расчётную
температуру в помещении равной настроенной тем-
пературе Ночь. Несмотря на включённую функцию
отопления, отопительный аппарат работает только
по мере необходимости. Функция отопления остается
включенной до тех пор, пока температура наружного
воздуха не поднимется выше 4 °C, затем регулятор
снова выключает функцию отопления, но функция
отслеживания температуры наружного воздуха оста-
ется активной.
– Ночь: функция отопления включена, расчётная тем-
пература воздуха в помещении устанавливается рав-
ной настроенной температуре Ночь и поддержива-
ется на этом уровне.
8.6.15 Настройка отопительной кривой
Меню → Уровень специалиста → Конфигурация системы
→ [КОНТУР 1 ----] → Отопительная кривая
– Если настройки отопительной кривой недостаточно
чтобы регулировать тепловой режим в жилом поме-
щении в соответствии с пожеланиями эксплуатирую-
щей стороны, тогда при установке вы можете адапти-
ровать настройку отопительной кривой.
Если вы активируете функцию Адапт. отоп. кривая, то
нужно всегда адаптировать значение отопительной кри-
вой к конструкции поверхности нагрева.
A
B
15 10 5 0 -5 -10 -15 -20
20
30
40
50
60
70
80
90
1.2
1.5
1.822.533.54
0.8
1.0
0.4
0.2
0.1
0.6
A Наружная темпера-
тура °C
B Расчётная темпера-
тура в подающей ли-
нии °C

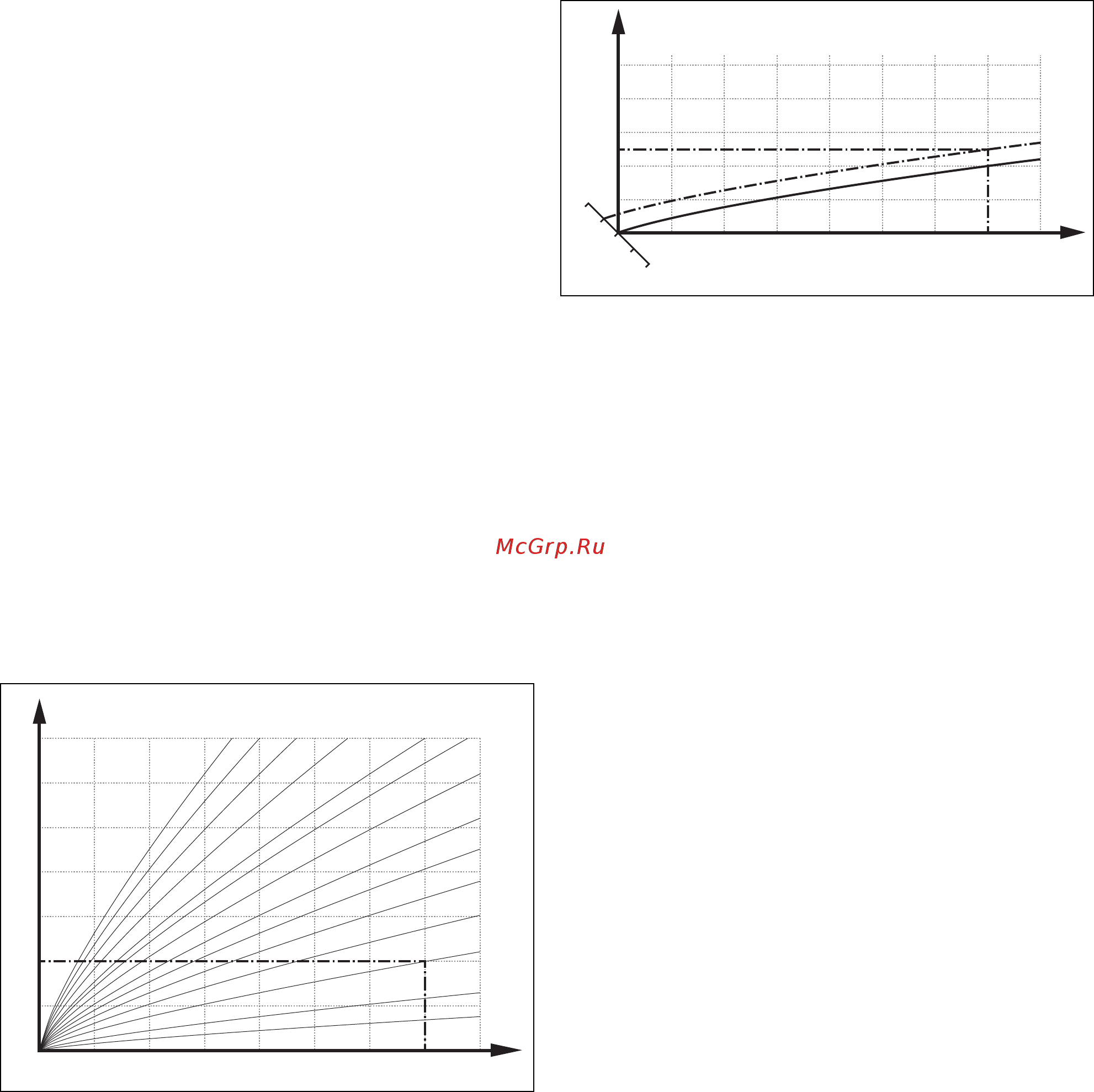

На рисунке показаны возможные отопительные кривые
от 0,1 до 4.0 для расчётной температуры в помещении
20 °C. Например, если выбрана отопительная кривая 0.4,
тогда при температуре наружного воздуха –15 °C осу-
ществляется регулирование до температуры теплоноси-
теля в подающей линии 40 °C.
A
B
CD
18
22
20
0.4
70
60
50
40
30
15 10 5 0 -5 -10 -15 -20
A Наружная темпера-
тура °C
B Расчётная темпера-
тура в подающей ли-
нии °C
C Расчётная темпера-
тура в помещении °C
D Ось А
Если выбрана отопительная кривая 0.4 и задана расчёт-
ная температура в помещении 21 °C, то отопительная
кривая будет смещена, как показано на рисунке. Кривая
отопления параллельно смещается по оси а, наклонён-
ной на 45°, в соответствии со значением заданной тем-
пературы воздуха в помещении. При температуре наруж-
ного воздуха −15 °C регулирование будет обеспечивать
температуру в подающей линии 45 °C.
8.6.16 Активация регулирования по температуре
воздуха в помещении
Меню → Уровень специалиста → Конфигурация системы
→ [KOHTУP 1 ----] → Регул. по т-ре пом.
– С помощью этой функции можно указать, следует ли
дополнительно использовать датчик температуры,
установленный в регуляторе или в устройстве ди-
станционного управления.
Необходимое условие:
– Регулятор должен быть смонтирован в жилом поме-
щении.
– Прибор дистанционного управления VR 91 (при нали-
чии) смонтирован в жилом помещении.
– Регулятор или (при наличии) прибор дистанционного
управления VR 91 в функции Привязка зоны закреп-
лен за зоной, в которой смонтирован регулятор или
прибор дистанционного управления VR 91. Без при-
вязки к зоне функция Регул. по т-ре пом. не рабо-
тает.
Нет: датчик температуры не используется для регулиро-
вания.
Регул.т-ре: встроенный датчик температуры измеряет
текущую температуру воздуха в контрольном помеще-
нии. Это значение сравнивается с заданной температу-
рой воздуха в помещении и, в случае различия, иници-
ирует адаптацию температуры теплоносителя в подаю-
щей линии посредством так называемой „эффективной
заданной температуры воздуха в помещении“. Эффек-
тивная зад. темпер. воздуха в пом. = настроенная зад.
темпер. воздуха в пом. + (настроенная зад. темпер. воз-
духа в пом. - измеренная темпер. воздуха в пом.). Затем,
для регулирования, вместо настроенной заданной тем-
пературы воздуха в помещении, используется эффектив-
ная заданная температура воздуха в помещении.
Термостат: функционирование как в случае регулирова-
ния по температуре воздуха в помещении, но дополни-
