1. Видеовход: Прием изображений от камер и передача их на мониторы.

Петлевой выход: Передача изображений от камер на другие устройства.

2. Аудиовыход: RCA-разъем аудиовыхода.

3. Выключатель питания

4. Адаптер: Подключение только DC 12 В.

5. RS232C: Разъем для подключения кабеля последовательной передачи (RS232C).

6. e-SATA

7. Порт LAN: Разъем для подключения кабеля LAN.

8. USB-порт: USB-порт для мыши и USB-устройств.

9. Аудиовход: RCA-разъемы аудиовходов. Возможна одновременная запись 16

каналов.

10. HD-выход: Выход Real HD (1920X1080) для монитора с высоким разрешением

11. Порт VGA: видеовыход для VGA-отображения

12. Датчик, тревога, RS485: Контактная группа для внешнего датчика и внешних

электрических устройств. Имеются 16 входов, 2 релейных выхода и 14 TTL-

выходов. Для управления камерами с функциями поворота и наклона.

Соблюдайте полярность.

13. Усилитель для VGA (опционально): Подключите кабель EXTEND FTP к

приемнику

14. Spot-выход: Для ЭЛТ spot-монитора, выход композитного сигнала.

※

Больше информации см. в [Гл 2. Способ установки и предостережения].

Гл. 1 Ознакомление с изделием

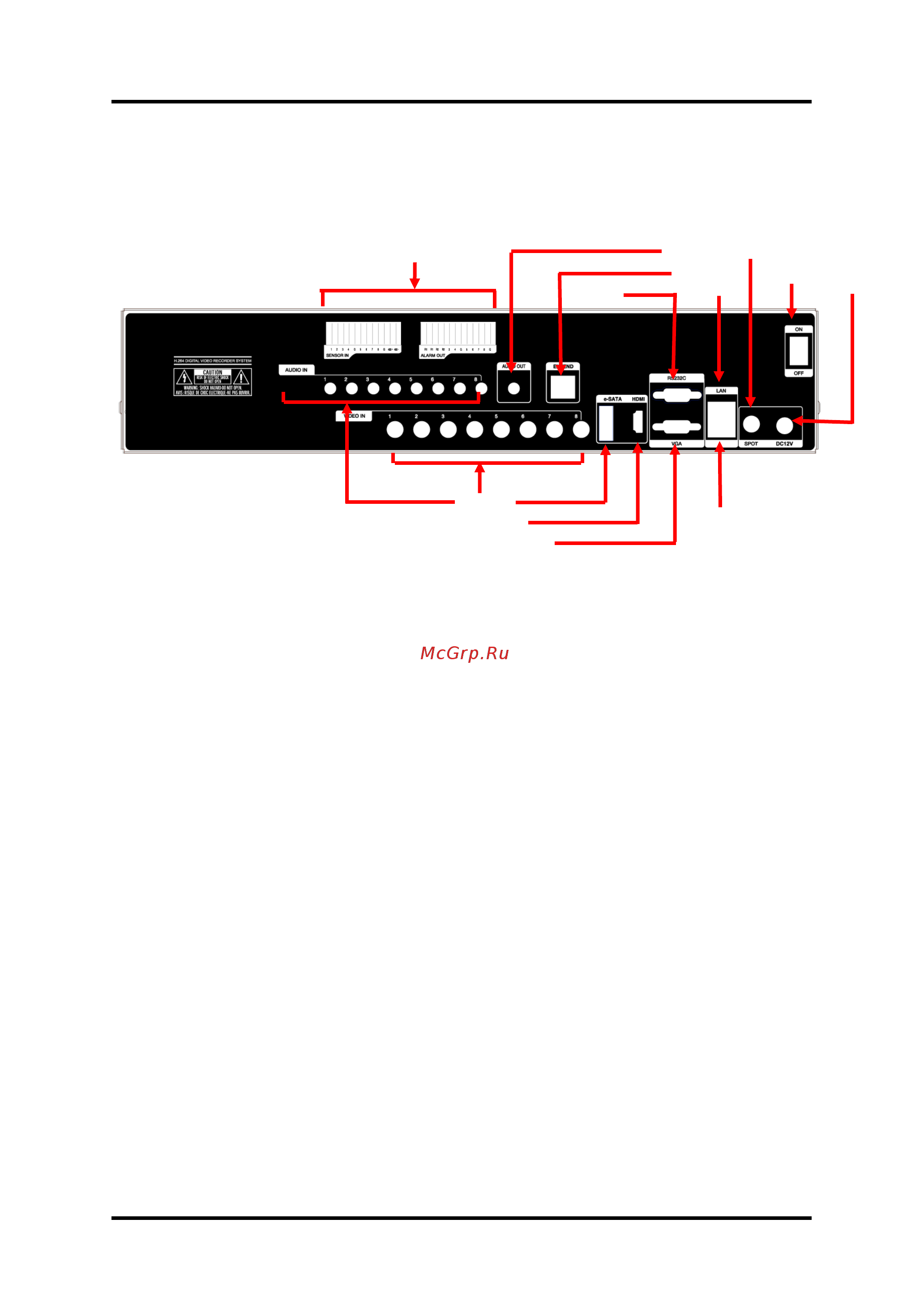

[Задняя панель]

STR-0815

14.Spot Out

4.Адаптер

2.Audio Out

12. Датчик, тревога, RS485

1. Видеовход

7. LAN

6. e-SATA

11. VGA

10.HD-выход

3. Выклю-

чатель

13. Усилитель

5. RS232C

9. Аудиовход

8. USB

2.Аудиовыход

14. Spot-выход
