15
1. Видеовход: Прием изображений от камер и передача их на мониторы .
Петлевой выход: Передача изображений от камер на другие устройства.
2. Аудиовыход: RCA-разъем аудиовыхода.
3. Выключатель питания
4. Адаптер: Подключение только DC 12 В.
5. RS232C: Разъем для подключения кабеля последовательной передачи (RS232C).
6. e-SATA
7. Порт LAN: Разъем для подключения кабеля LAN.
8. USB-порт: USB-порт для мыши и USB-устройств.
9. Аудиовход: RCA-разъемы аудиовходов. Возможна одновременная запись 16 каналов.
10. HD-выход: Выход Real HD (1920X1080) для монитора с высоким разрешением.
11. Порт VGA: видеовыход для VGA-отображения.
12. Датчик, тревога, RS485: Контактная группа для внешнего датчика и внешних
электрических устройств. Имеются 16 входов, 2 релейных выхода и 14 TTL-
выходов. Для управления камерами с функциями поворота и наклона. Соблюдайте
полярность.
13. Усилитель для VGA (опционально): Подключите кабель EXTEND FTP к приемнику.
14. Spot-выход: Для ЭЛТ spot-монитора, выход композитного сигнала.
※
Больше информации см. в [Гл 2. Способ установки и предостережения].
Гл. 1 Ознакомление с изделием

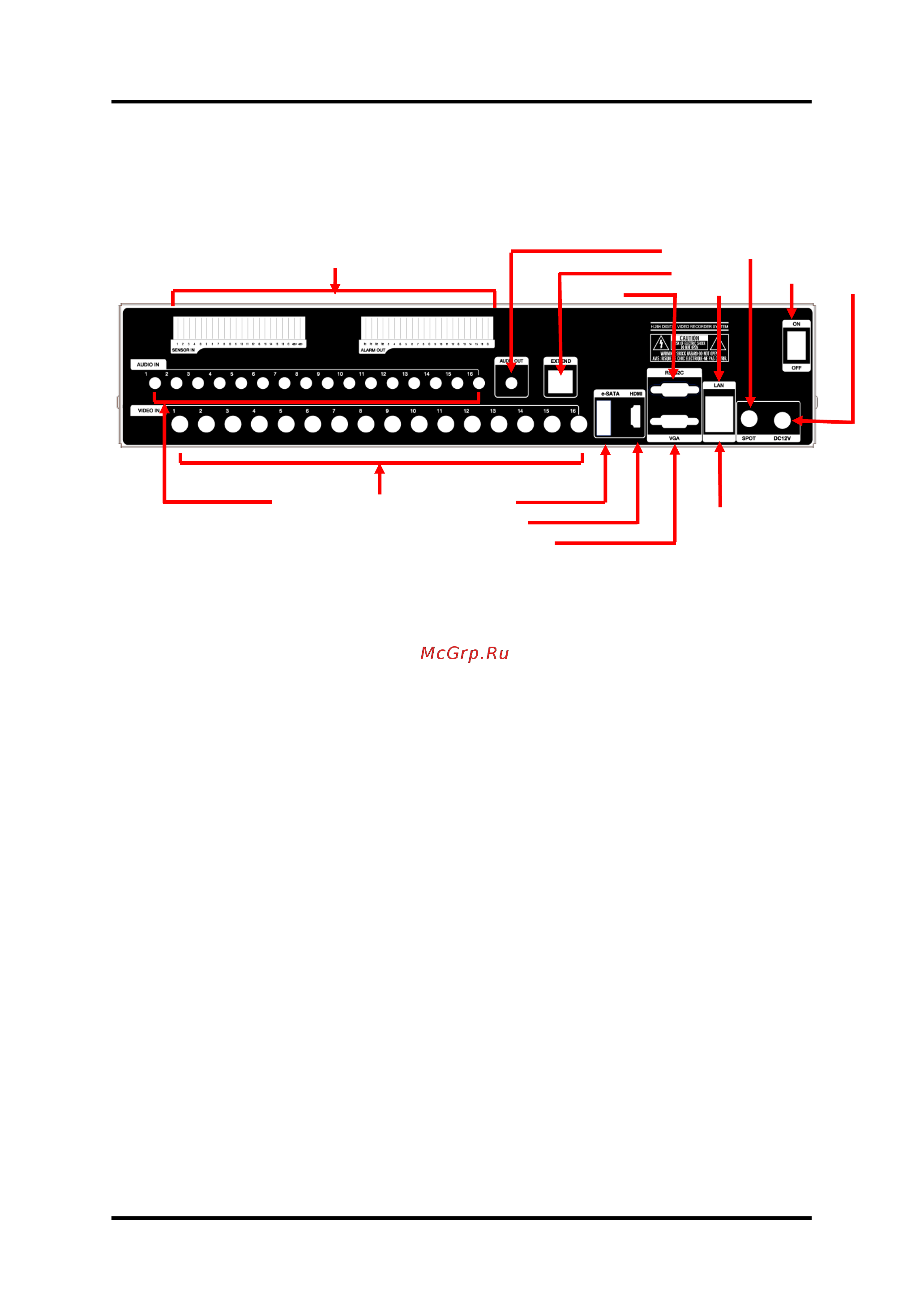

[Задняя панель]
STR-1615
12. Sensor, Alarm, RS485
1.Video In
7. LAN
6. e-SATA
11. VGA
10.HD Out
3. Switch
14.Spot Out
13. Extend
5. RS232C
9. Audio In
4.Adapter
8. USB
2.Audio Out
