Гл. 2 Способ установки и предостережения

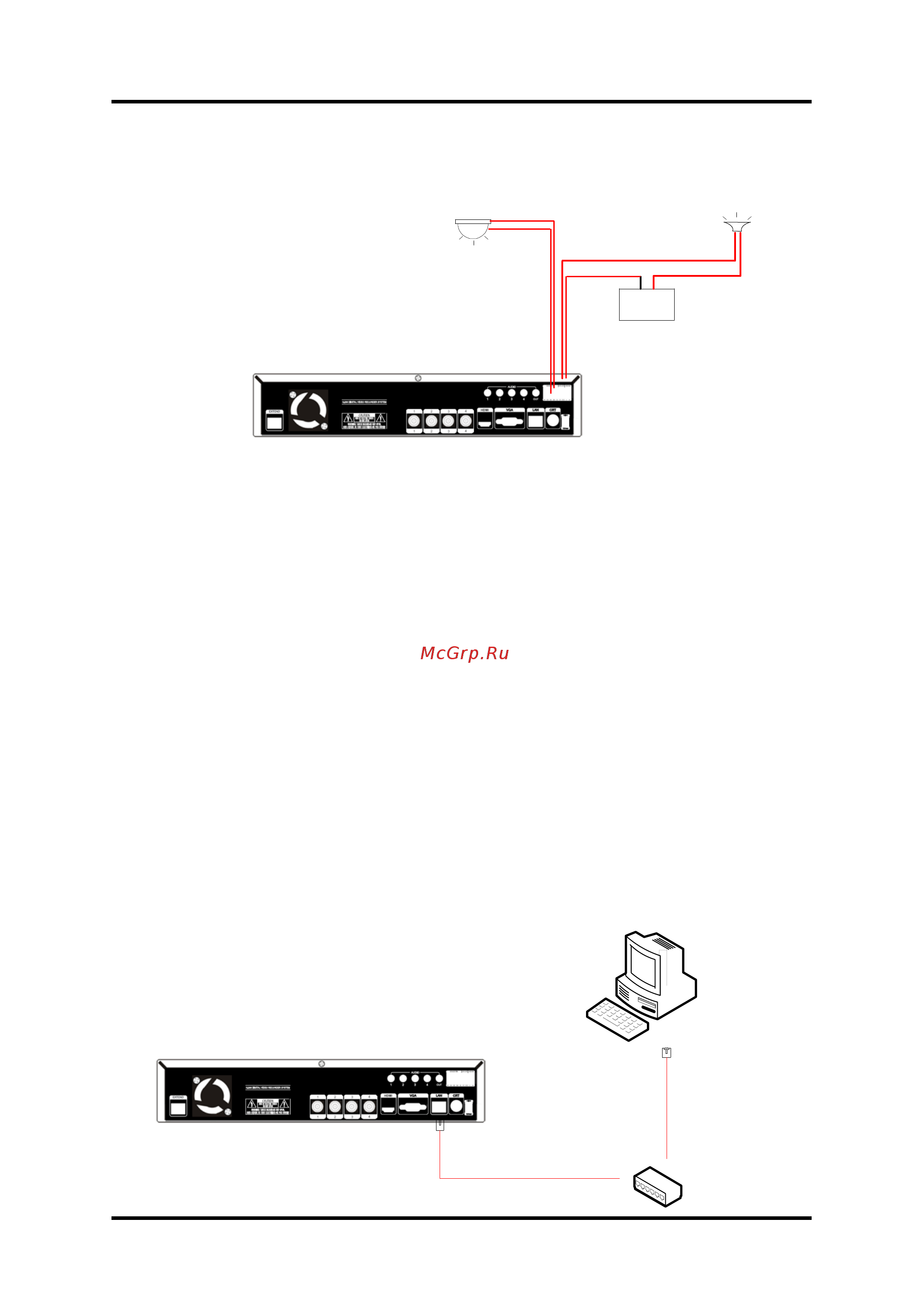

2) Подключение внешнего датчика

Разъем датчика состоит из 1 входного канала и 1 выходного канала. Выход

разъема датчика представляет собой релейный выход с характеристиками 1A,

24 В или 0,5 A,125 В.

сирена

питание

- +

датчик

Сенсорный вход: Подключение датчиков. Датчик включает в себя как сигнальные, так

и заземляющие выводы, с разностью напряжений 5 В. В случаях, когда датчик,

используемый для ввода, относится к типу НР (нормально разомкнут), при снижении

разности напряжений между сигнальным и заземляющим выводами до 0 В

(кратковременно), DVR воспринимает это как триггер для начала записи по сигналу

тревоги/по датчику.

Сенсорный выход: Подключение внешних электрических устройств.

Релейный выход не обеспечивает подачу питания и функционирует только по

принципу «вкл./выкл.» через реле. Обычно сигнал и заземление работают по принципу

«разомкнуто», и DVR завершает релейное соединение.

3) Подключение к ПК при помощи кабеля LAN

Если требуется подключить DVR напрямую к ПК, используется кабель LAN, если необ

ходимо использовать концентратор, подключите кабель через концентратор.

*Концентратор: Устройство, соединяющее офис при создании LAN с устройствами, ра

сположенными вблизи, с помощью кабеля

*Кабель: Стандартный UTP-кабель, используемый при создании LAN для связи между

устройствами через концентратор и прочими

ПК

Концентратор
