2-2 Установка устройства

Базовая комплектация устройства включает в себя камеру и монитор, в дополнение к

этому при необходимости возможно подключение сенсора, микрофона, динамика и ПК

для работы в сети.

2-2-1. Подключение питания

1) Подключите кабель адаптера к разъему питания на задней стороне.

2) Подайте питание переменного тока на адаптер. (Свободное напряжение от 100 В до

240 В, 50/60 Гц)

※ Устройство должно эксплуатироваться при номинальном напряжении, указанном в

руководстве пользователя. В случае подачи мощности, превышающей номинальное

напряжение, возможно повреждение устройства.

2-2-2. Подключение внешних устройств

Гл. 2 Способ установки и предостережения

※ Производите подключение устройств при отключенном питании DVR.

※ Внимательно ознакомьтесь с руководством пользователя для подключаемого

устройства.

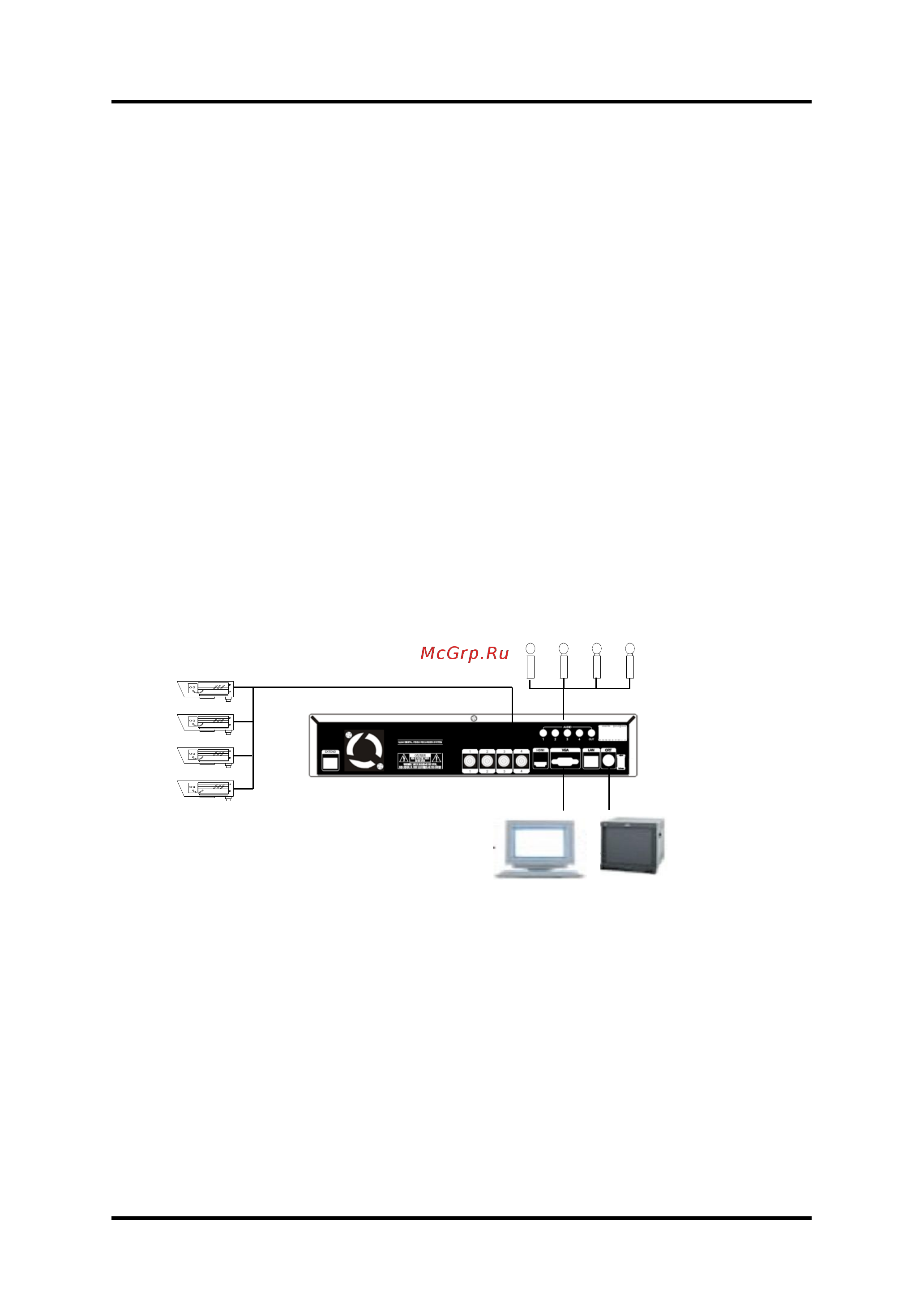

1) Подключение внешних видео/аудиоустройств

Подключите камеры к видеовходу (VIDEO IN) поканально.

Подключите микрофон (AMP) к аудиовходу (AUDIO IN) поканально.

Подключите видеовыход (VIDEO OUT) к видеовходу (VIDEO IN) монитора.

Подключите HD-выход к HD-монитору.

Подключите аудиовыход (AUDIO OUT) к аудиовходу (AUDIO IN) монитора

(или динамика).

Подключите Spot-выход к.композитному монитору.

CAMERA

MIC
