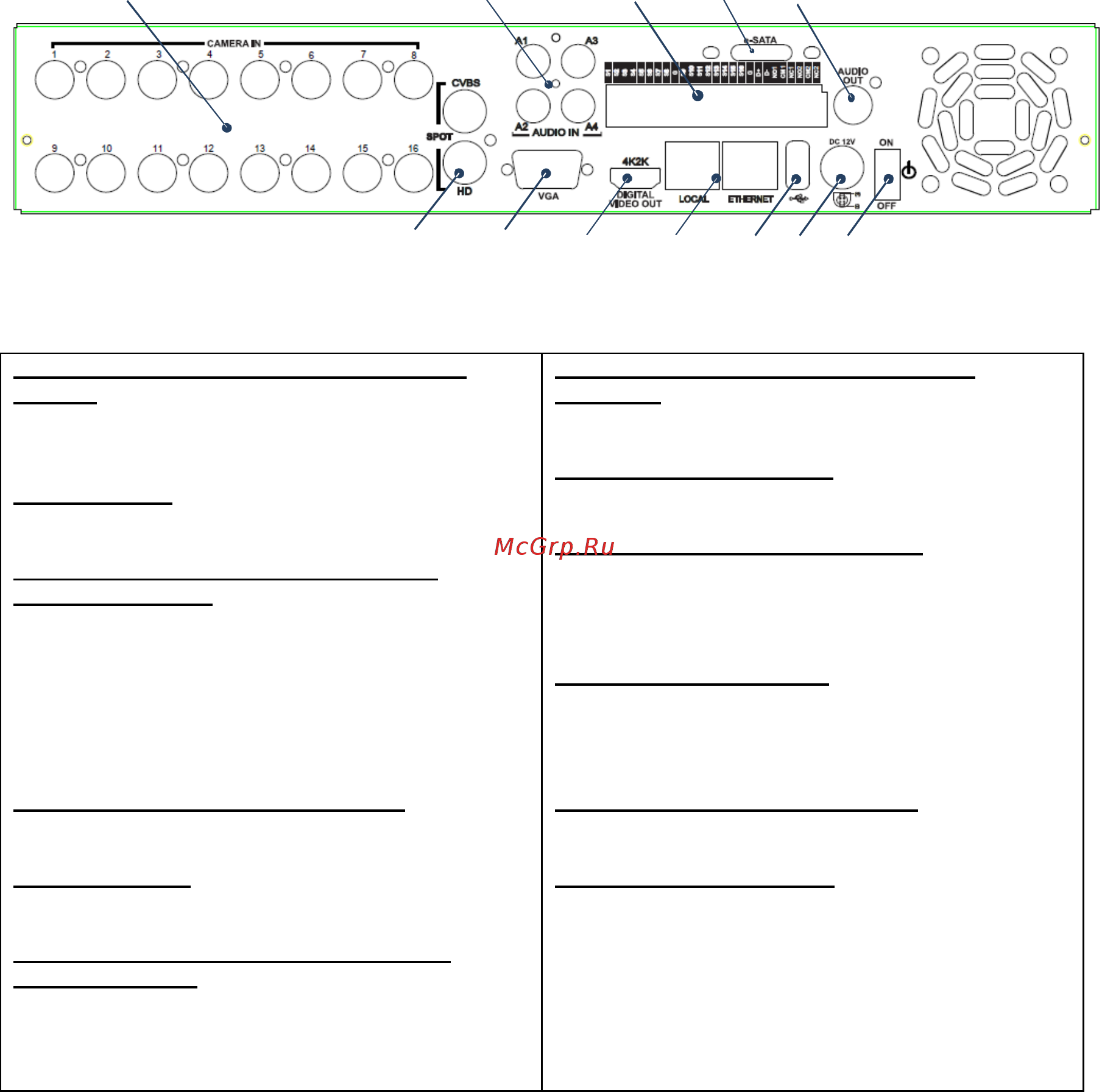

2.2 ОПИСАНИЕ ЗАДНЕЙ ПАНЕЛИ
⑥ ⑦
⑧ ⑨
④① ② ③
⑤
⑩
⑪ ⑫
Задняя панель видеорегистратора
1. HD-SDI-вход или вход для аналоговой
камеры
Вход EX-SDI / HD-SDI / аналоговой HD-
камеры (аналоговые HD / TVI / CVI / 960H
камеры) для каждой из камер
2.Аудиовходы
Разъемы RCA для входов аудиосигнала
(4 аудиовхода)
3.Входы тревог (сенсорные), RS-485 и
релейный выход
Входы тревог (16-канальный: 16 входов, 8-
канальный: 8 входов, 4-канальный: 4 входа)
Сигналы RS-485. (D+: сигнал RX/TX +, D-:
сигнал RX/TX-)
Релейный выход для реле 2 (НР: нормально
разомкнут, НЗ: нормально замкнут, УН: уни-
версальный)
4.Порт подключения eSATA (опция)
Подключение накопителя e-SATA для
увеличения объема жесткого диска .
5.Аудиовыходы
Разъемы RCA для выходов аудиосигнала.
(Линейный выход)
6. Выход CVBS-монитора и отдельного
монитора TVI HD
Порт вывода композитного пакетного
видеосигнала для отдельного экрана живого
видео. (Разъем BNC и TVI-Full HD для 8/16-
канального видеорегистратора)
7.VGA-выход (для видеографической
матрицы)
15-контактный разъем D-sub для аналогового
VGA- выхода.
8.Цифровой видеовыход
Цифровой видеовыход для основного
монитора.
9.Сетевой порт RJ-45 ( 1G Base-T)
Разъем подключения к IP камере
8/16-канальный: 1G base-T (Ethernet и
локальная сеть)
4-канальный: 100M base-T (Ethernet)
10.Задние порты USB 2.0
Порты USB 2.0. Обеспечивают работу таких
функций, как ‘копирование на USB-
накопитель’, ‘Обновление прошивки’ и
работа с ‘мышью’.
11.Разъем подключения питания
Разъем для подключения блока питания 12 В
постоянного тока.
12.Выключатель питания
Включение и выключение видеорегистратора.
