5
2. ОБНОВЛЕНИЕ ПРОШИВКИ СИСТЕМЫ
2.1 С ПОМОЩЬЮ USB ФЛЭШ-НАКОПИТЕЛЯ
При необходимости, пользователь может сам обновить прошивку системы. Обновление прошивки может
потребоваться для повышения стабильности и надежности или для применения новых обновленных

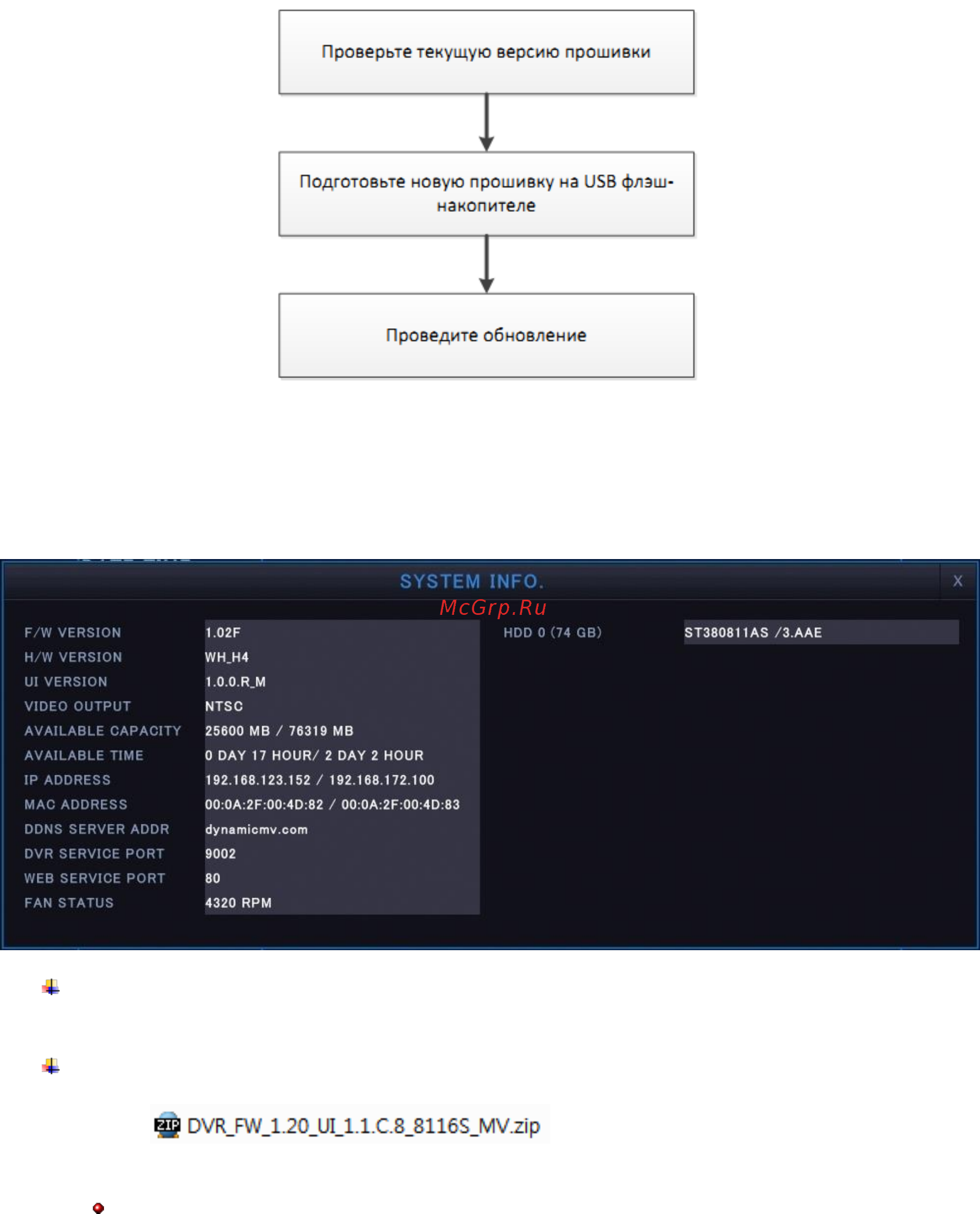

функций. Для обновления прошивки выполните следующие шаги.
2.1.1 Как определить версию прошивки
Необходимо проверить доступную версию прошивки и версию прошивки, используемую в системе в
настоящий момент. Определить текущую версию прошивки можно, открыв Параметры => Система =>
Управление (Setup=>SYSTEM=>MANAGEMENT).
Версия новой доступной прошивки: определить номер версии прошивки вы можете
по имени файла доступной прошивки.
Проверьте версию прошивки.
‘FW_X.XXX_UI_Y.Y.YS’ в имени файла
означает версию прошивки.
Не обновляйте прошивку, если номер версии файла прошивки меньше текущей версии прошивки.
2.1.2 Подготовка новой прошивки (расширение *.zip) на USB флэш-накопителе
