105

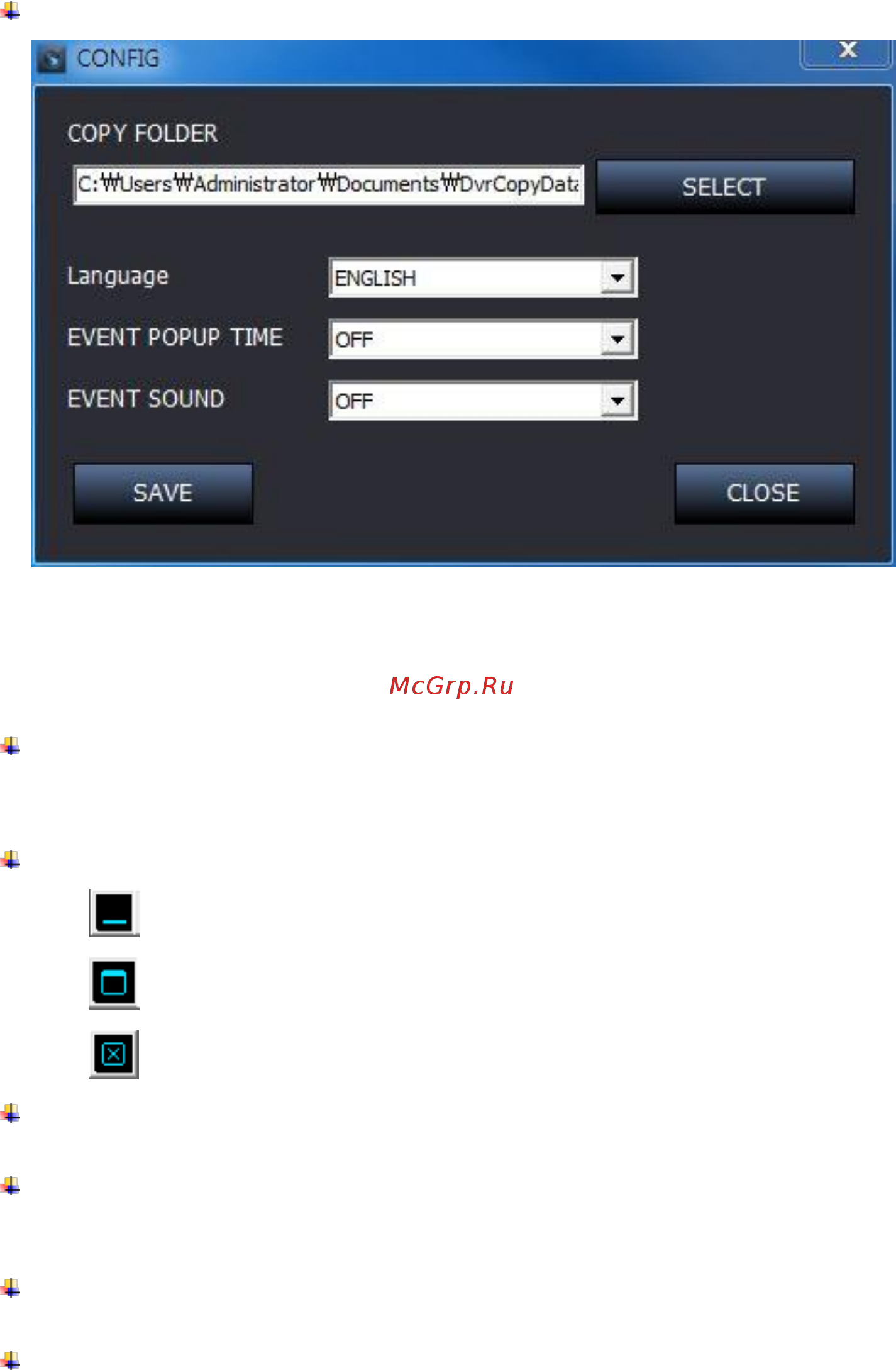

3 : Настройка (CONFIG):
Выбор папки (FOLDER SELECT): Выберите или создайте папку для удаленного копи-
рования данных с видеорегистратора.
Сохранить (SAVE): Применение и сохранение текущих изменений.
Закрыть (CLOSE): выход из всплывающего окна 'Настройка' (‘Config’).
4 : ВЫБОР РЕЖИМА МУЛЬТИЭКРАНА: выберите количества камер, которое бу-
дет отображаться в окне просмотра живого видео.
1 / 4 / 9 / 16 / 25 / 36 / 49 / 64
5 : Сворачивание/разворачивание/закрытие программы DVR Manager
: Свернуть окно
: Развернуть окно
: Выйти из ‘DVR Manager
6 : Окно просмотра живого видео: показ живого видео с подключенного видеоре-
гистратора.
7 : Окно списка видеорегистраторов: список зарегистрированных видеорегистра-
торов с указанием состояния подключения. При установлении связи с видеореги-
стратором под его названием появляется список подключенных к нему камер.
8 : Информация о видеорегистраторе (DVR Information): Отображается опреде-
ленная информация о выбранном видеорегистраторе.
9 :Версия (Version): номер версии программы DVR Manager
9.4.4. МЕНЕДЖЕР ПОДКЛЮЧЕНИЙ
Служит для регистрации видеорегистраторов в списке, их удаления из списка и
редактирования информации о подключении видеорегистраторов.
5
