118
11. Отображение выбранного воспроизведения.
12. Отображение скорости и направление воспроизведения.

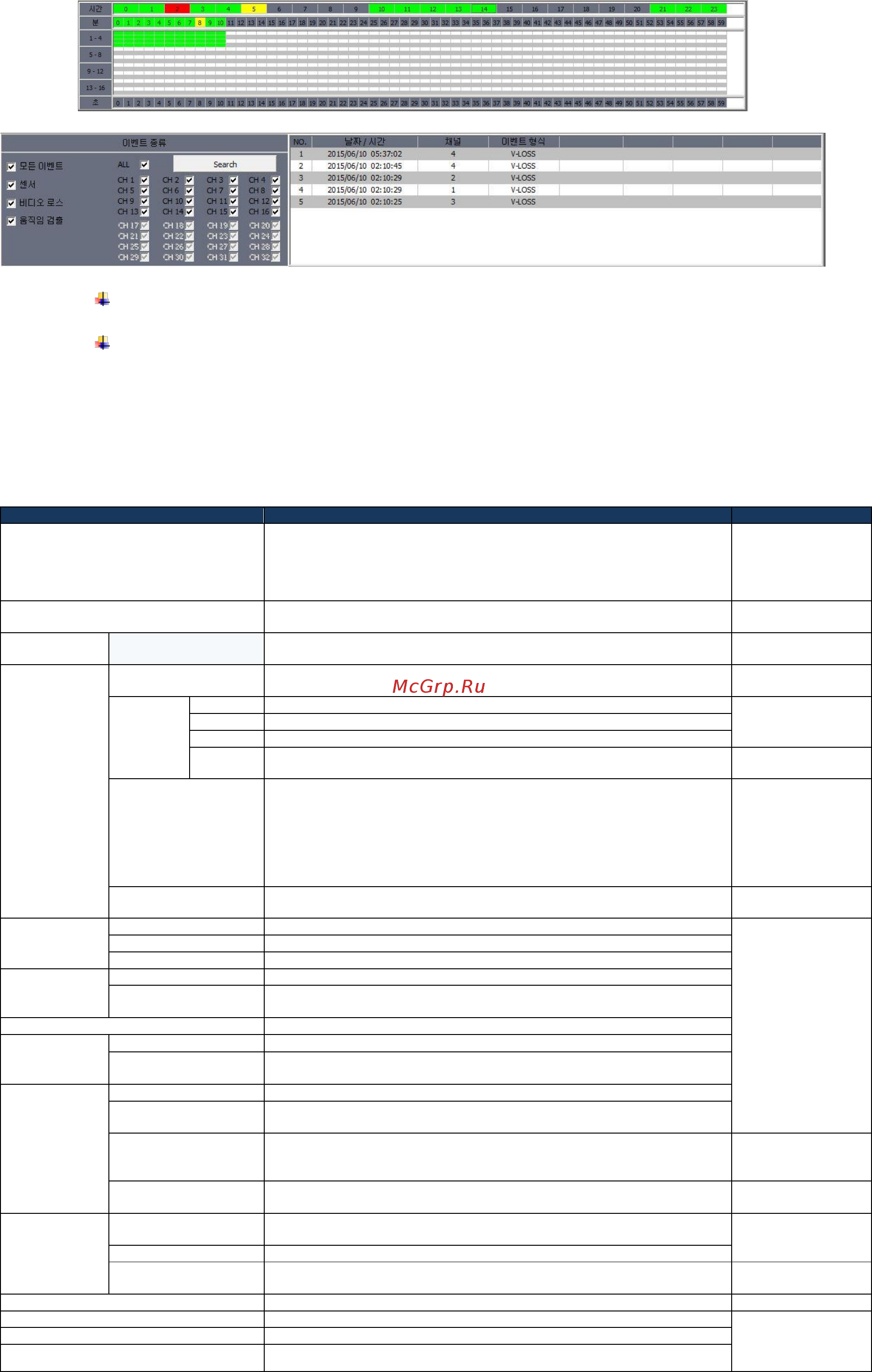

10. Технические характеристики
МОДЕЛЬ
STR-HD1617
Примечания
РЕЖИМ РАБОТЫ
КВАДПЛЕКС
Просмотр живого
видео / воспроизве-
дение, запись,
работа по сети / ко-
пирование
Частота кадров экрана живого видео
(NTSC/PAL)
В реальном времени (480/400 к/с)
Запись и вос-
произведение
D1, 960H,720p, 1080p
480/400 к/с
Каждый канал
настраивается
Входы видео
Кол-во BNC
16 (SDI/аналоговые HD/D1/960H)
Автоопределение
формата
Длина кабе-
ля подклю-
чения
EX-SDI 1.0
~ 400 м для 1080p25/30
Коаксиальный RG59
с медным сердечни-
ком
EX-SDI 2.0
~ 500 м для 1080p25/30
HD-SDI
~ 150 м для 1080p25/30
Аналоговый
HD
~ 700 м для 1080p 25/30 с медным сердечником, ~ 400 м для 1080p 25/30
со стальным сердечником
Коаксиальный RG6
Количество IP-камер
Не более 16 каналов
Не более 1080p30к/с
на канал, не более 6
Мб/с на канал
Чем выше разреше-
ние, тем ниже количе-
ство кадров в секунду
(~ 5 Мп)
Итого каналов
16
BNC и IP используют
одни и те же каналы
Выходы видео
VGA
1 (до 1920X1080)
HDMI
1 HDMI 2.0 (до 4K2K при 30 Гц)
BNC
1 Full HD, 1 SD
Мультиэкран
Живое видео
1,4,9,16
Режимы воспроизведе-
ния
1,4,9,16
Входы/выходы аудио
4 входа (RCA)/1 выход (RCA) и HDMI
Тревожный
вход / выход
16 входа / 1 выход (релейный)
Управление выходом
тревог
Настраивается пользователем
Устройство
хранения
Интерфейс
SATA2. 0
Жесткий диск (внутрен-
ний)
5
eSATA
1 (поддерживается eSATA MUX)
Поддержка внешних
SATA PMP (~ 5 жест-
ких дисков)
Оптические диски
(CD/DVD)
1 (опция, в зависимости от комплектации)
Для копирования
Архив
Устройство резервного
копирования
USB-устройство (жесткий диск, флэш-накопитель), NAS-сервер и удален-
но через сеть, оптические диски (опция)
Многоканальность
Формат несжатых данных, поддержка во встроенном проигрывателе
AVI
Встроенное сжатие в AVI с помощью H.264
С SMI-меткой време-
ни файла
Разъем USB
2 разъема
USB 2.0 EHCI
Интерфейс PTZ и CCTV клавиатуры
Один разъем RS485
Ячейки обнаружения движения
64x48
Управление системой
USB-мышь, внешняя клавиатура, по HTTP, кнопки на передней панели
