Smartec ST-FR031EM [7/12] Подключение электрозамка

ST-FR031EM

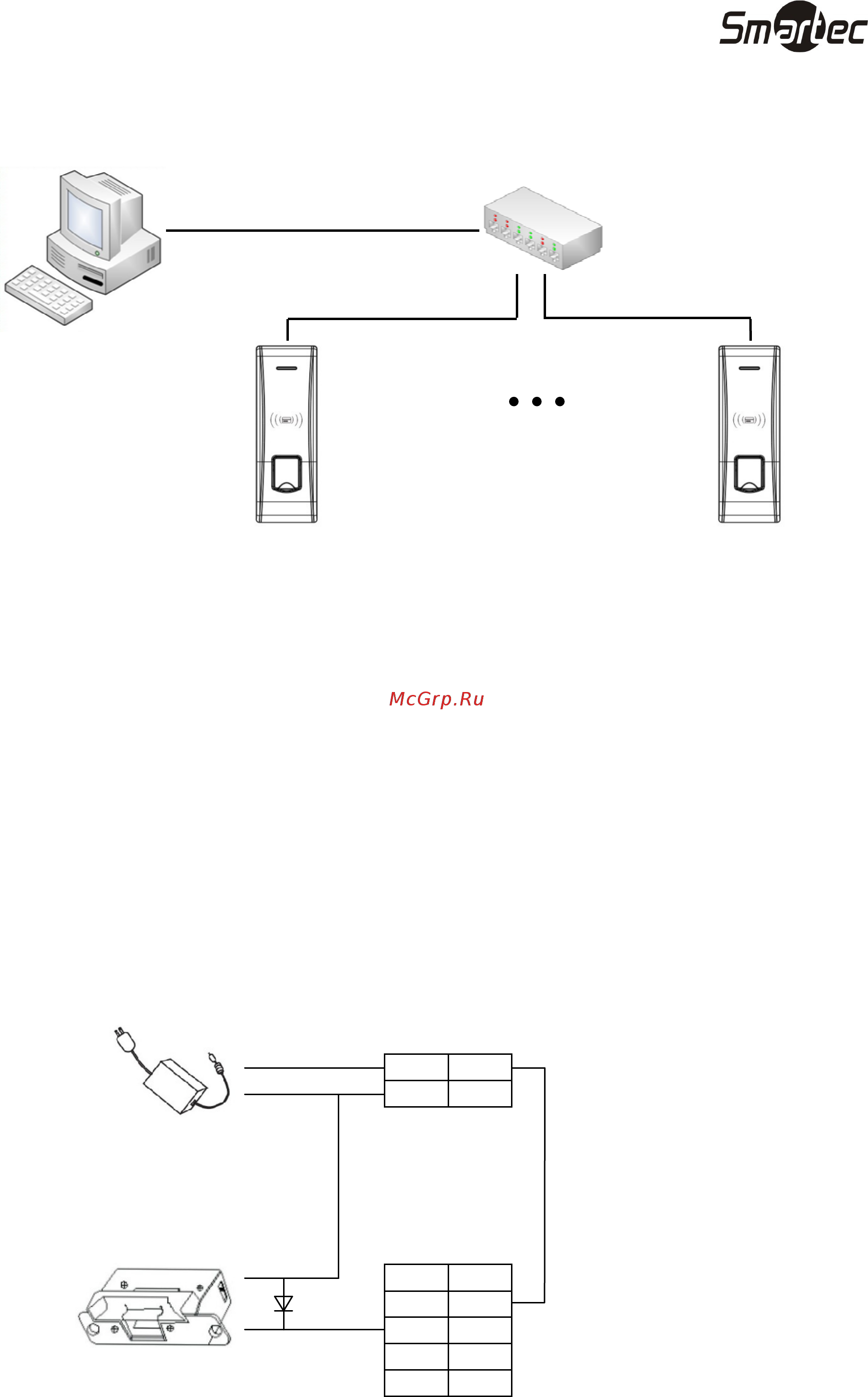

2. Подключение считывателя к ПК через HUB с использованием общей сети Ethernet прямым

кабелем.

Подключение электрозамка

Устройство имеет и нормально-замкнутый, и нормально-разомкнутый контакты для управления

электрозамком. Используйте НР (NO) контакт для управления замком, который должен открываться

при подаче питания и закрываться при отключении питания. Используйте НЗ (NC) контакт для

управления замком, который должен закрываться при подаче питания и открываться при отключении

питания.

Примечание: При подключении замка обязательно использование защитного диода типа FR107 или

IN4007, см. схемы ниже.

Подключение электрозамка при использовании общего источника питания

Примечание: Общий источник питания может использоваться если:

Uзамка=12В, I-Iзамка>1А (где Uзамка – рабочее напряжение замка, I – выходной ток источника

питания, Iзамка – рабочий ток замка). Расстояние между замком и считывателем короткое (< 10 м).

Нормально-открытый замок

Коммутатор

Прямой кабель Ethernet

О Замок

Источник питания

12VDC

FR 107

Черный GND

Красный + 12V

Синий

Красный

Желтый

Оранжевый

Зеленый

NO1

COM1

NC1

NO2

COM2
