ST-FR031EM
8
Нормально-закрытый замок

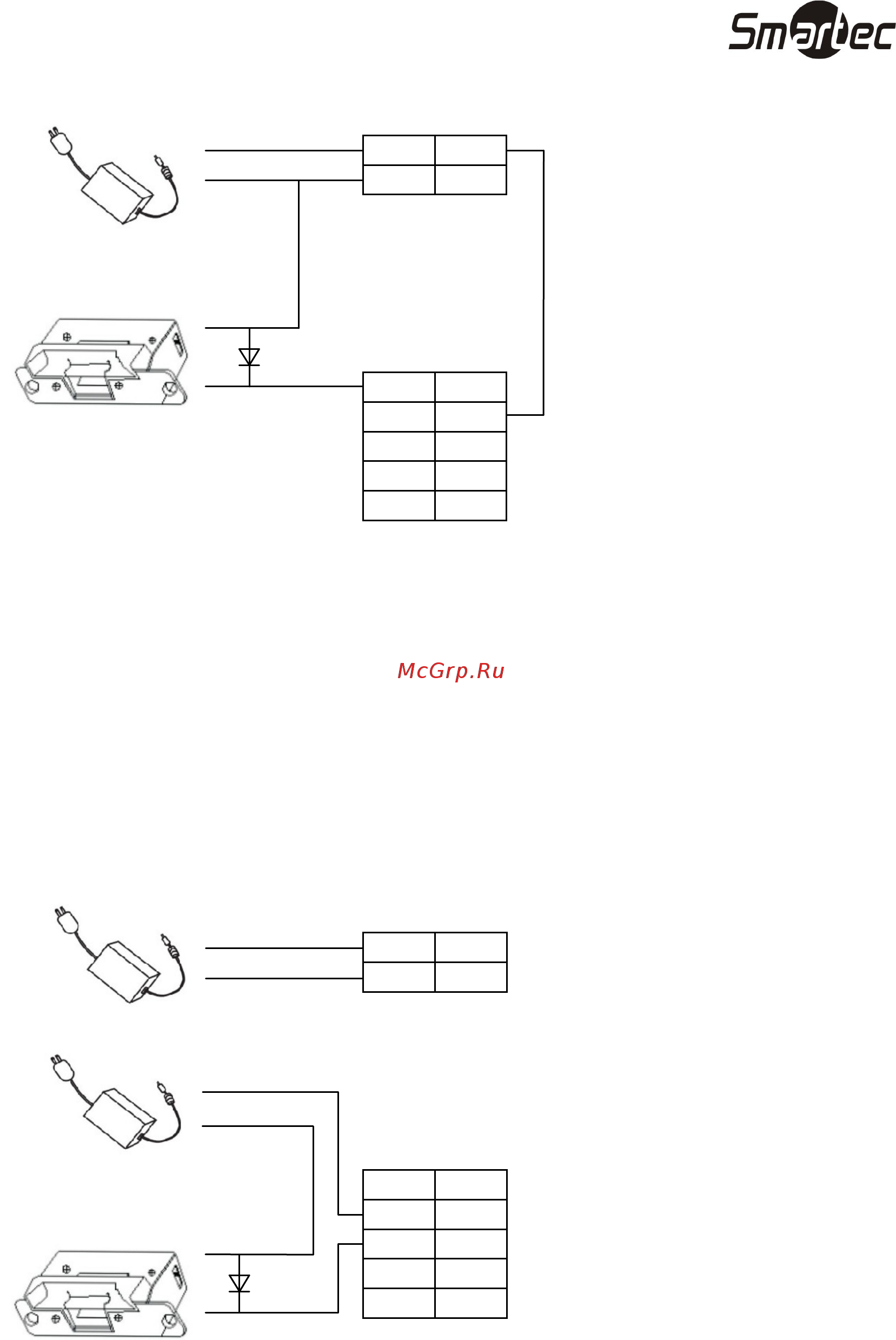

Подключение электрозамка при использовании отдельных источников питания
Примечание: Раздельные источники питания используются если:
1) Uзамка=12В, I-Iзамка<=1А
2) Uзамка≠12В
3) Расстояние между замком и контроллером большое
(где Uзамка – рабочее напряжение замка, I – выходной ток источника питания, Iзамка – рабочий ток
замка).
Нормально-открытый замок
Н
/
З Замок
Источник питания
12VDC
FR 107
Н
/
О
Замок
Источник питания
12VDC
Источник питания замка
+
-
-
+
Черный GND
Красный + 12V
Синий
Красный
Желтый
Оранжевый
Зеленый
NO1
COM1
NC1
NO2
COM2
-
+
+
+
-
-
Черный GND
Красный + 12V
Синий
Красный
Желтый
Оранжевый
Зеленый
NO1
COM1
NC1
NO2
COM2
