ST-VR040EM
11

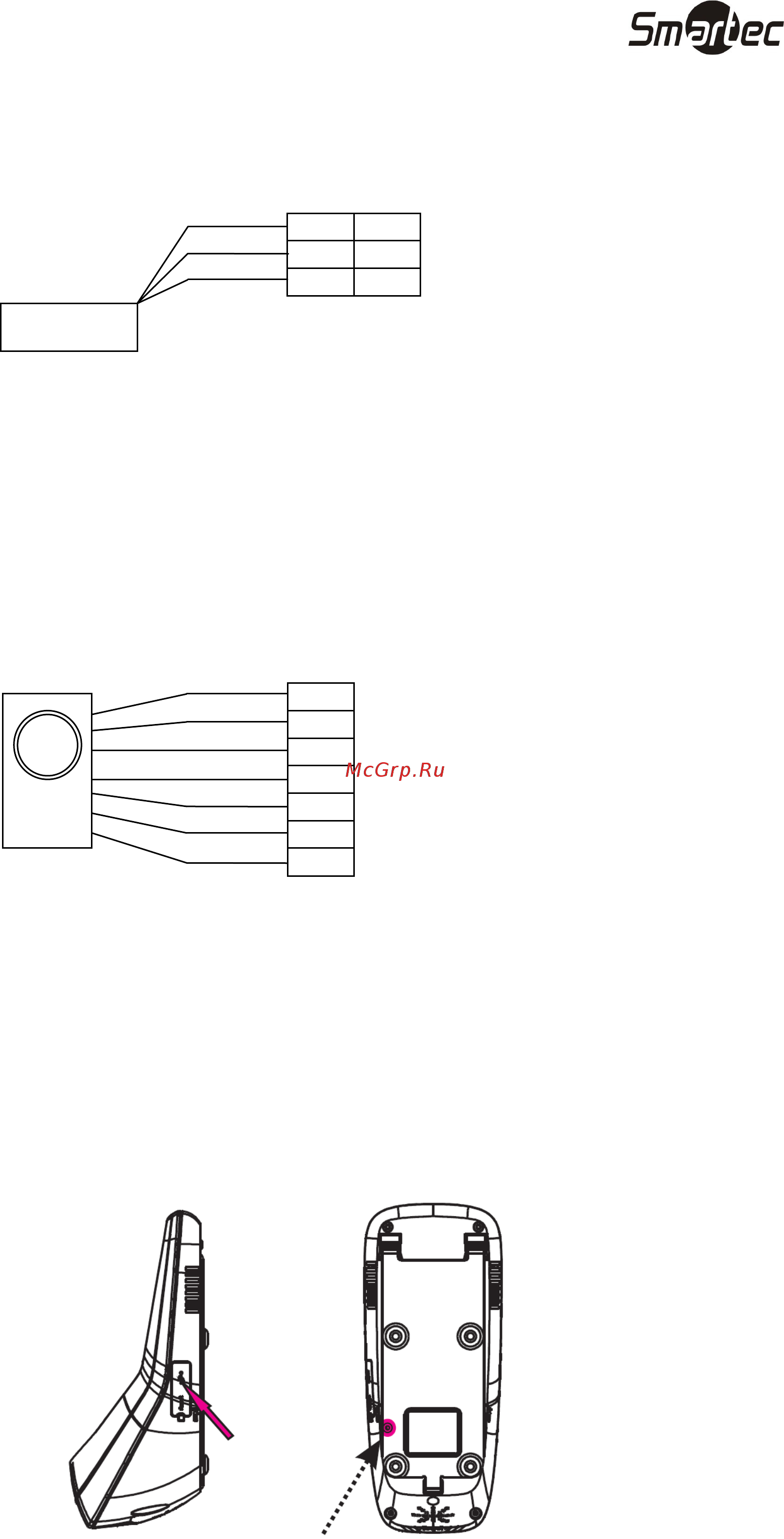

Подключение Виганд выхода
Устройство осуществляет идентификацию пользователей по отпечаткам пальцев или проксимити
картам и обеспечивает передачу информации в стандартном (Wiegand26) формате Виганд, и
подключается к любому внешнему контроллеру системы контроля доступа.
Примечание:
1) Рекомендуемое расстояние между устройством и контроллером не должно превышать 90
метров. (Если требуется более протяженное расстояние, используйте усилитель интерфейса
Виганд).
2) Независимо от того используете вы общий источник питания или нет, устройство должно иметь
общую землю с контроллером СКУД для обеспечения работы интерфейса Виганд.
Подключение Виганд входа
Устройство имеет Виганд вход, к которому возможно подключение дополнительного внешнего
считывателя с Виганд выходом.
Прочие функции
Ручной сброс устройства
В случае, если устройство работает некорректно, необходимо выполнить сброс устройства для его
перезапуска. Для сброса удалите черную резиновую заглушку и нажмите кнопку “Reset” острым
предметом (диаметром меньше 2 мм).
Сброс на заводские настройки
Для сброса настроек устройства (IP адрес, пароли и др.) активируйте тревогу на устройстве датчиком
вскрытия, затем через 30 секунд, но не позже 60 секунд нажмите кнопку датчика вскрытия три раза
подряд. Данные пользователей удалены не будут.
+12V
GND
IWD1
IWD0
RLED
GLED
BEEP
+12 VDC
Земля
DATA1
DATA0
Красный СИД
Зеленый СИД
Зу
ммер
Считыватель
Датчик вскрытия
Вид сбоку
Вид сзади
Кнопка сброса
WD0
WD1
GND
Зеленый
Белый
Черный
Контроллер СКД
Data0
Data1
GND
