ST-VR040EM
9
Нормально-открытый замок
Нормально-закрытый замок

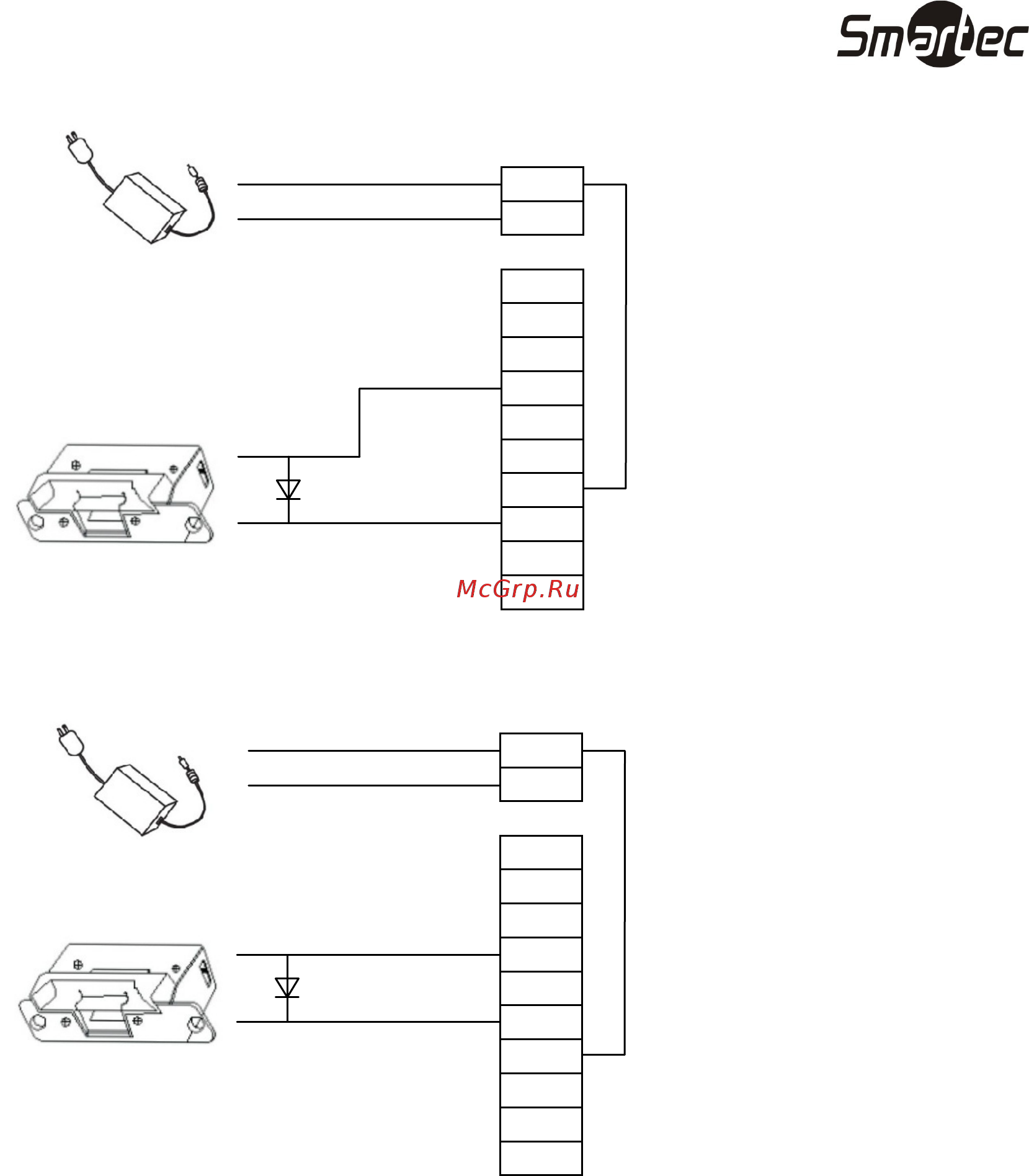

Подключение электрозамка при использовании отдельных источников питания
Примечание: Раздельные источники питания используются если:
1) Uзамка=12В, I-Iзамка<=1А
2) Uзамка≠12В
3) Расстояние между замком и контроллером большое
(где Uзамка – рабочее напряжение замка, I – выходной ток источника питания, Iзамка – рабочий ток
замка).
