Smartec ST-VR040EM [7/30] Передача данных

ST-VR040EM

Передача данных

Для работы совместно с программным обеспечением считыватель поддерживает 3 способа связи:

RS232, RS485 и TCP/IP.

Подключение по RS485

Интерфейс RS485 использует топологию шина с возможностью подключения более чем 2 устройств.

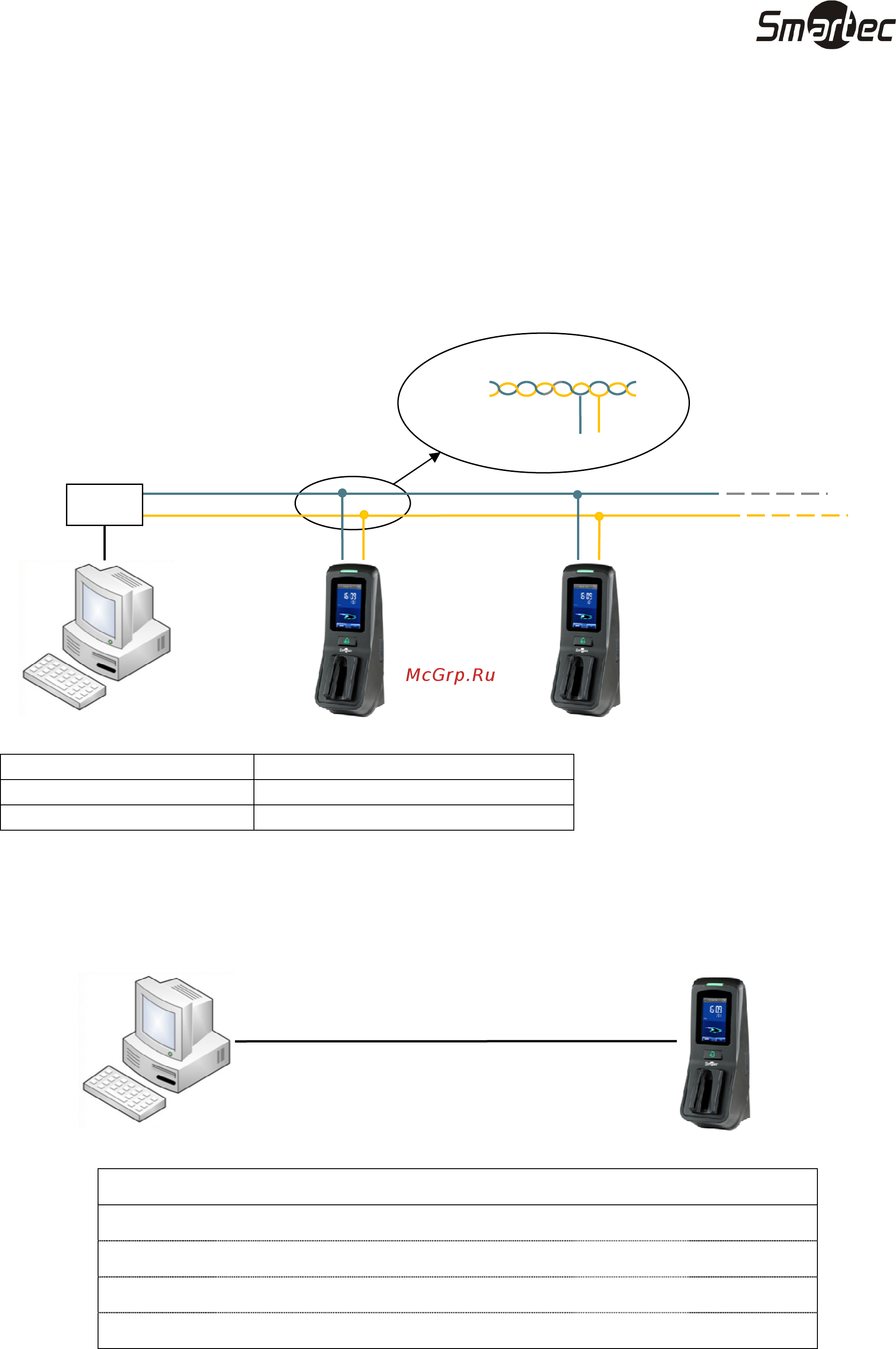

Для построения линии связи используется кабель с витой парой. На рисунке ниже приведена общая

схема построения сети RS485 с использованием активного конвертера RS232/RS485.

ПРИМЕЧАНИЕ: Для согласования шины RS-485 необходимо на последнем считывателе в шине

установить согласующее сопротивление 120 Ом.

Контакты

устройства

Контакты COM порта

ПК

485+

RS485+

485

RS485

Подключение по Ethernet

1. Прямое подключение считывателя к ПК с помощью перекрещенного кабеля.

Перекрещенный кабель Ethernet 10/100.

Разъем 1 Контакт Контакт Разъем 2

TX+ 1 <―> 3 RX+

TX- 2 <―> 6 RX-

RX+ 3 <―> 1 TX+

RX- 6 <―> 2 TX-

Перекрещенный кабель Ethernet

IP: 192.168.1.124

МАСКА

255.255.255.0

IP: 192.168.1.100

МАСКА

255.255.255.0

ПК

Конвертер

RS232/RS485

485+ 485-

485

+ (желтый)

485

485+

485

485+ 485-

485+ (желтый)
