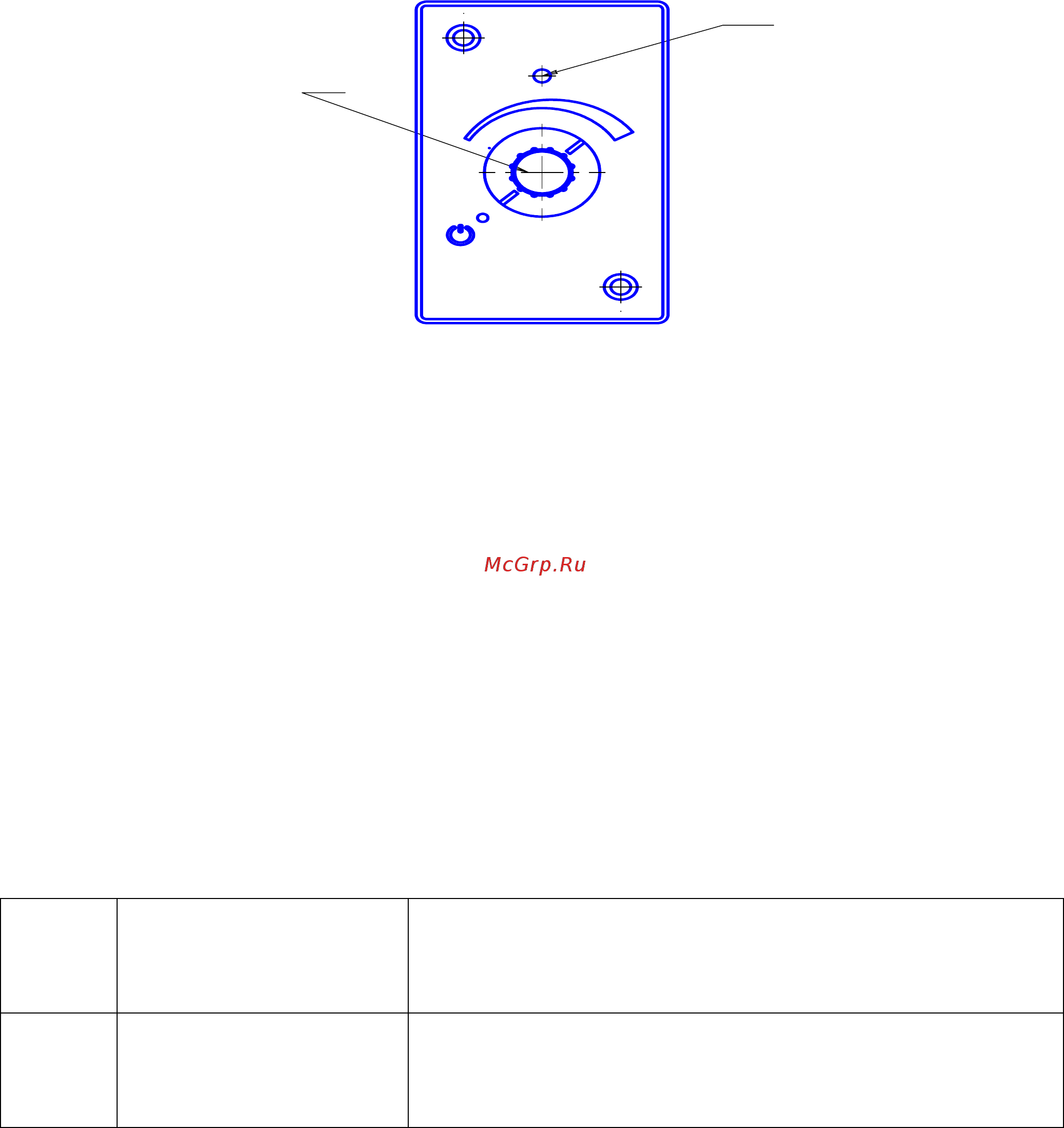

АДВР 010 00 00 000 РЭ Стр 10 из 44 6 Пульт управления и работа с ним 6 1 1 Пульт управления ПУ предназначен для управления работой отопителя Пульт предназначен для а запуска и останов отопителя в ручном режиме б изменения в ручном режиме работы отопителя температуры обогрева в индикации состояния отопителя по светодиоду На лицевой панели пульта расположены ручка переключателя поз 1 и свето диод поз 2 см рис 6 1 Рис 6 1 Пульт управления Ручка переключателя предназначена для выполнения следующих команд при установке ручки переключателя в крайнее левое положение после щелчка отопитель выключен при повороте по часовой стрелке после щелчка отопитель включится на режим обогрева В зависимости от положения ручки отопитель будет работать с теплопроизводительностью в пределах от 1 до 3 кВт а при установленном выносном датчике изменяет температуру от 15 С до 30 С Светодиод поз 2 показывает состояние отопителя светится красным цветом режим обогрева или режим вентиляции в начале и в конце работы отопителя мигает красным цветом при неисправности аварии Количество миганий после паузы соответствует коду неисправности см таблицу 6 1 не светится при неработающем отопителе Таблица 6 1 Кол миганий свето диода 1 Описание неисправности Перегрев теплообменни ка Комментарий Устранение неисправностей Проверить входной и выходной патрубок нагревателя на предмет свободного входа и выхода нагреваемого воздуха Проверить датчик перегрева на теплообменнике при необ ходимости заменить
