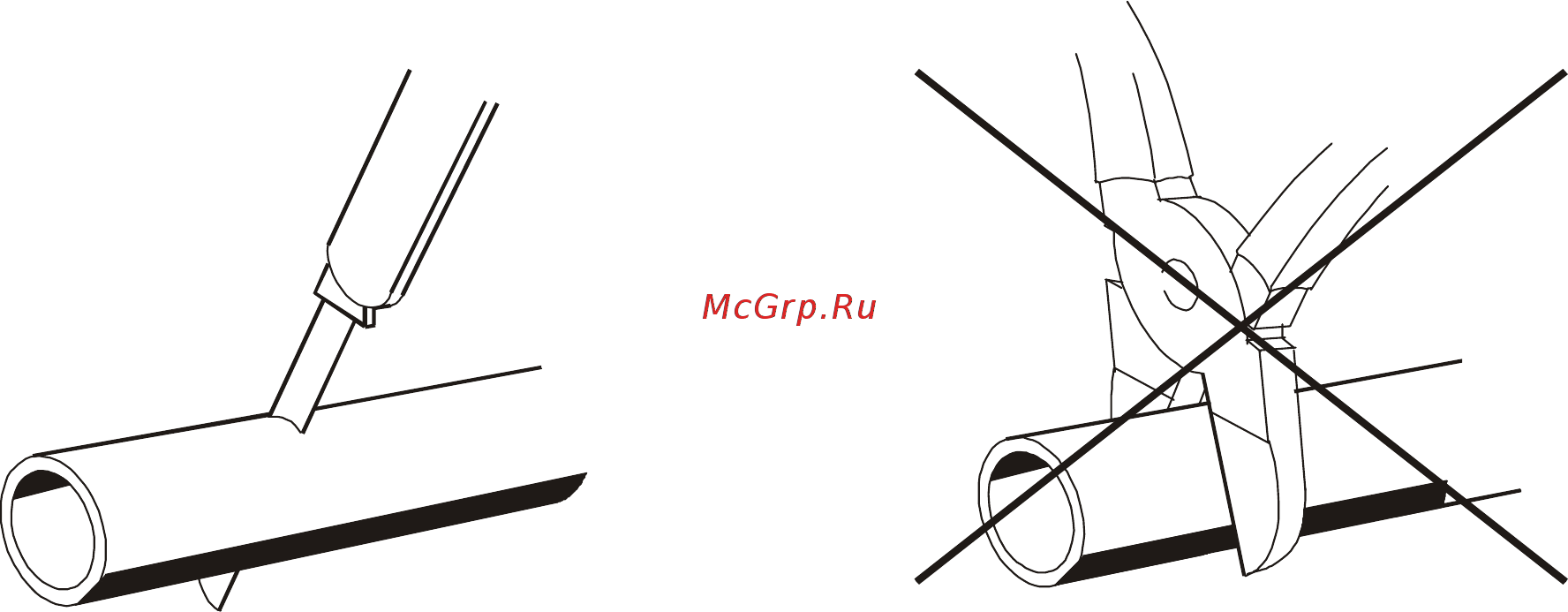

АДВР 010 00 00 000 РЭ Стр 33 из 44 При монтаже топливопроводов перегибы соединительных муфт не допускают ся При монтажных работах отрезку топливопровода производить только острым ножом согласно рис 8 8 На местах среза не допускаются сужение проходного сече ния топливопровода вмятины и заусенцы Неправильно Рис 8 8 Отрезка трубопровода перед установкой ВНИМАНИЕ 1 Топливопровод и топливный насос следует защищать от нагрева не устанавливать их рядом с выхлопной трубой и на двигатель 2 Топливопровод идущий от топливного насоса к нагревателю ото пителя желательно прокладывать с сохранением угла подъема 8 5 Монтаж электрической сети отопителя Монтаж жгутов проводов отопителя производить согласно схеме электрических соединений отопителя см рис 4 1 При монтаже жгутов исключить возможность их нагрева деформации и перемещения во время эксплуатации автомобиля Жгуты крепить пластмассовыми хомутами к элементам автомобиля Допускается к разъему ХР5 см рис 4 1 жгута отопителя присоединять жгут жидкостного подогревателя модели 10ТС или МТС для питания электроэнергией Внимание Монтаж вести при демонтированном предохранителе
