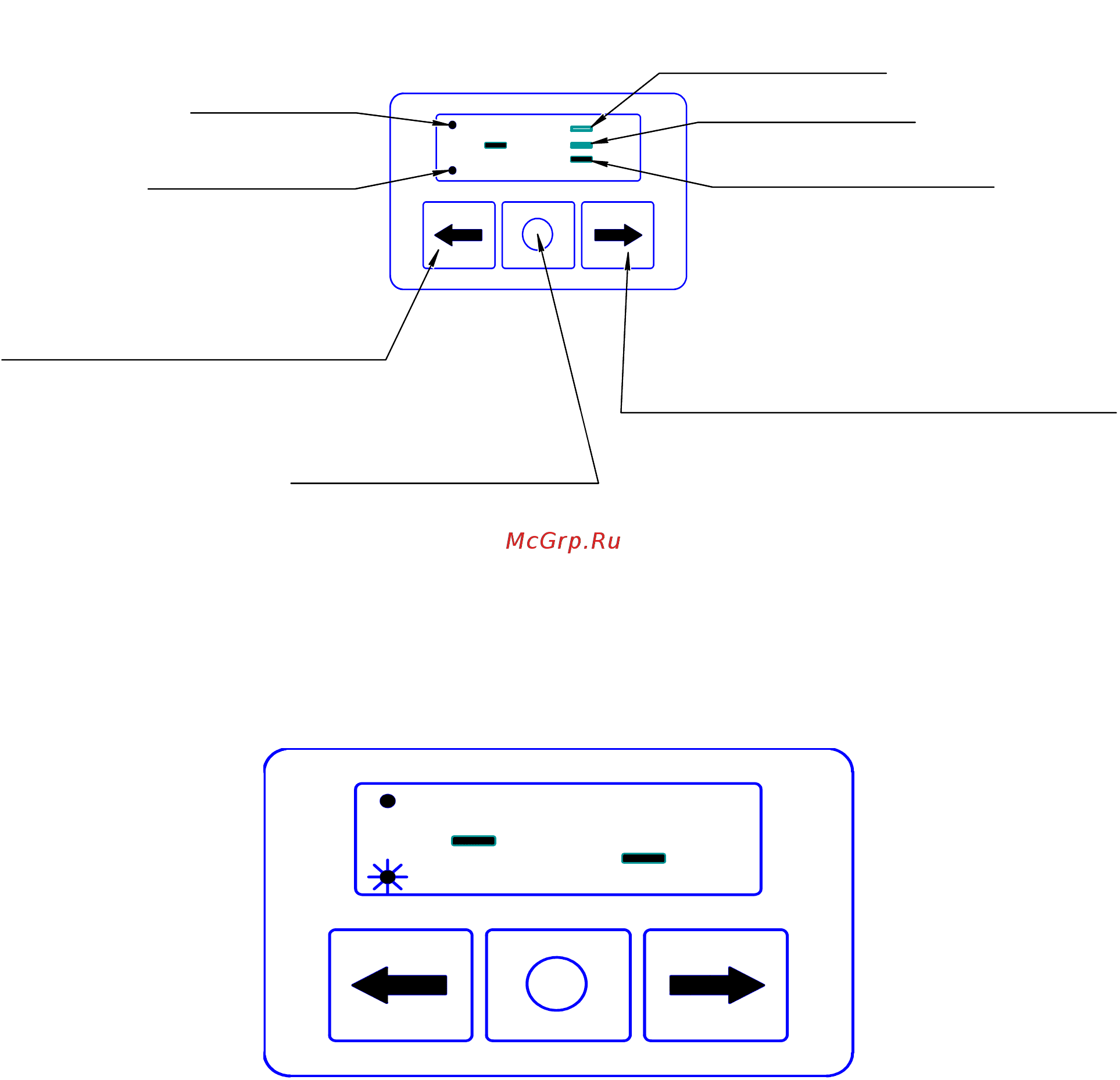

АДВР 010 00 00 000 РЭ Стр 12 из 44 6 2 Для управления отопителем можно применить пульт управления ПУ 8М который поставляется с переходным жгутом по дополнительному заказу 6 2 1 Пульт ПУ 8М предназначен для запуска и останова отопителя в ручном режиме установки режима работы по мощности или по температуре индикации установленной температуры или мощности индикации температуры с датчика встроенного в нагреватель пульт или внеш него если он подключен индикации кода неисправности при отказах в работе отопителя 6 2 2 На лицевой панели таймера расположены 4 х разрядный светодиодный ин дикатор два светодиода и три кнопки Функциональное назначение кнопок и свето диодов см рис 6 2 1 датчик кадинныд если подключен Светодиода 2 мощность датчик б пульте 12 7 температура Выбор режима работы светодиода Уменьшение устанаблибаемой мощности или температуры Переключение датчикоб Увеличение устанавливаемой мощности или температуры______________________ Запуск или о ст анобка отопителя Рис 6 2 1 Панель пульта При подключении отопителя к электросети автомобиля на пульте высветит ся температура в зоне встроенного датчика Отрицательная температура выводится на пульте со знаком минус см рис 6 2 2 Рис 6 2 2 Вид индикатора пульта после подключения к электросети отопителя температура в зоне датчика встроенного в плату нагревателя минус 12 С 12
