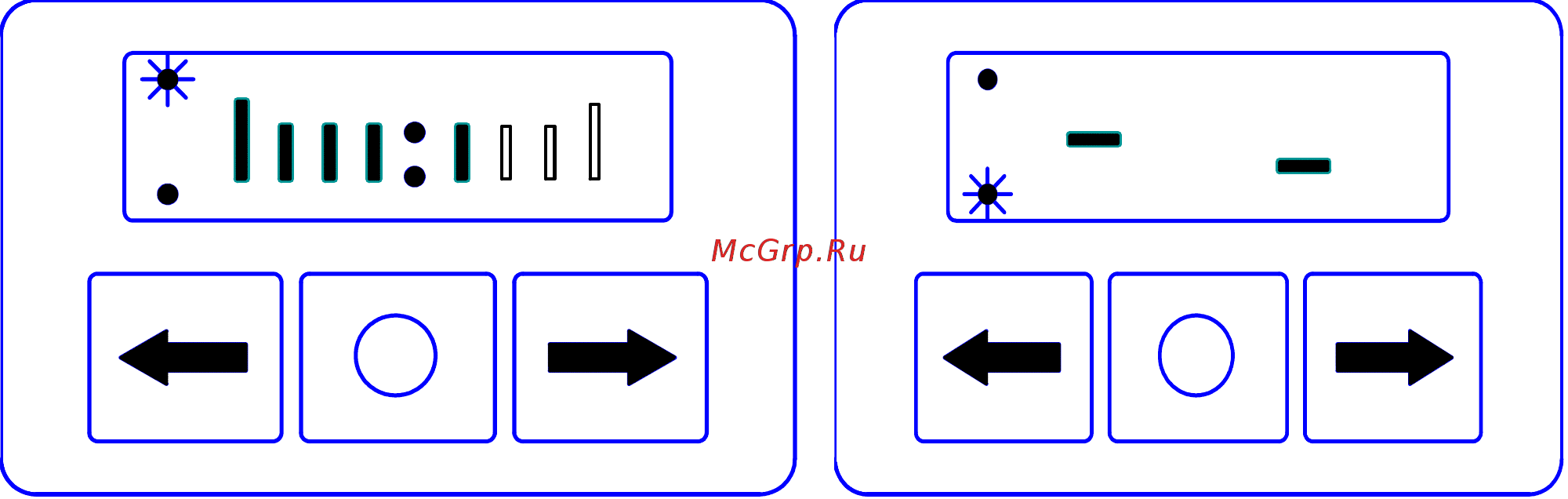

АДВР 010 00 00 000 РЭ Стр 13 из 44 В целях экономии электроэнергии через 20 секунд после последнего нажа тия на любую из кнопок индикатор перестает светиться при этом выбранный светодиод 1 или 2 будет светиться постоянно если отопитель работает мигать редко 1 раз в 1 5 сек если отопитель не работает мигать при неисправности 1 раз в сек мигать часто 5 раз в сек при отключении отопителя во время продув ки Для возобновления индикации необходимо нажать на любую кнопку 6 3 Последовательность работы с пультом 6 3 1 Установка режима работы Перед запуском отопителя необходимо выбрать режим работы Нажатием на кнопку со стрелкой з выбираем режим работы отопителя по мощности или по температуре В зависимости от выбора режима светится светодиод 1 или 2 По сле выбора режима по температуре необходимо нажатием на кнопку со стрелкой и выбрать датчик по которому будет контролироваться работа отопителя 6 3 2 Запуск и установка величины мощности или величины температуры После выбора режима необходимо нажать на кнопку со знаком О при этом отопитель запустится а на индикаторе высветится информация режим по мощно сти или режим по температуре в зависимости от вашего выбора см рис 6 2 3 или 6 2 4 Рис 6 2 3 Режим по мощности Рис 6 2 4 Режим по температуре
