Маршрутизаторы серии ESR, Руководство по эксплуатации 15
2.4 Конструктивное исполнение
В данном разделе описано конструктивное исполнение устройства. Представлены
изображения передней, задней и боковых панелей устройства. Описаны разъемы, светодиодные
индикаторы и органы управления.
Устройство выполнено в металлическом корпусе с возможностью установки в 19”
конструктив, высота корпуса 1U.
2.4.1 Конструктивное исполнение ESR-1000,ESR-1200
2.4.1.1 Передняя панель устройства ESR-1200

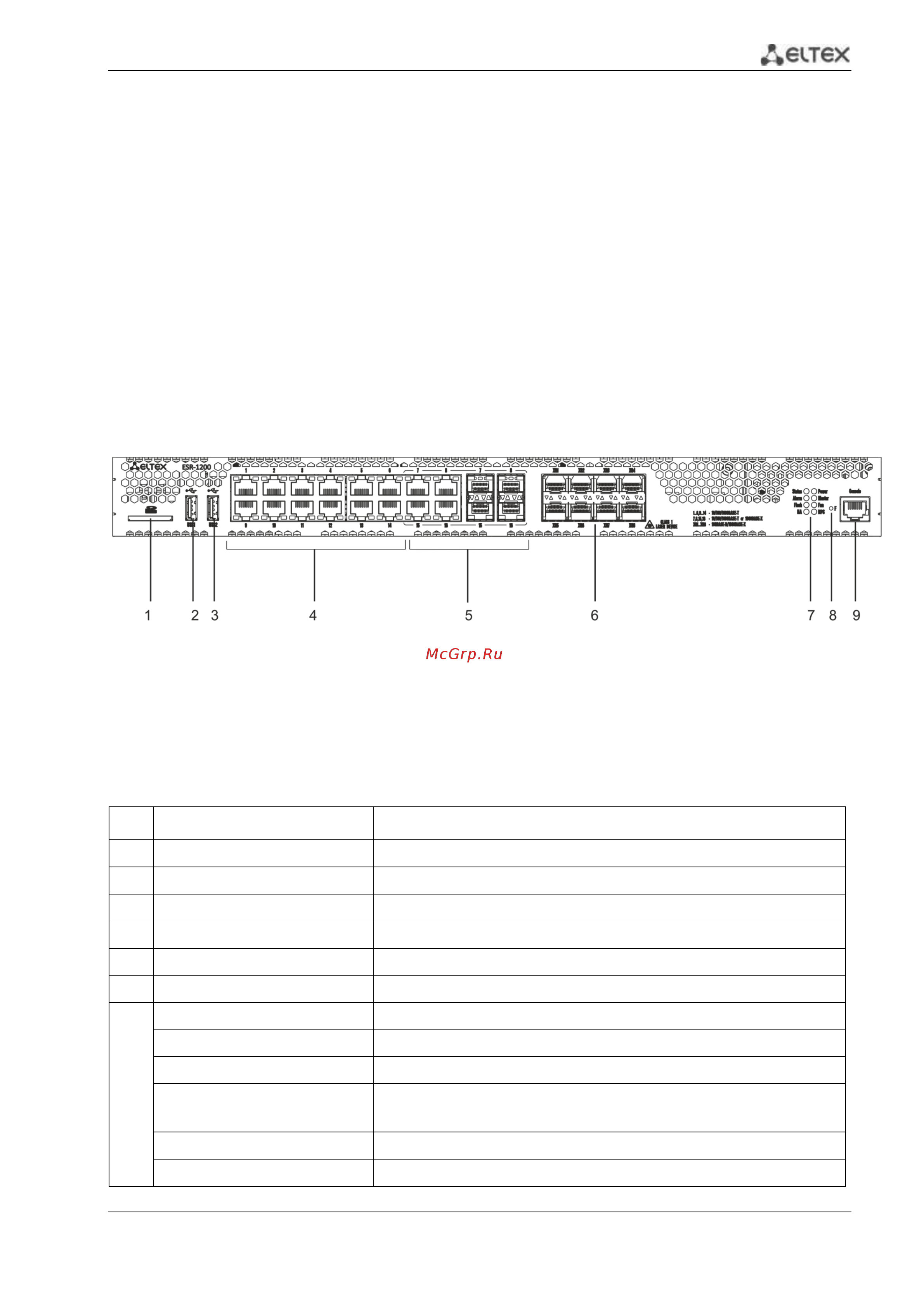

Внешний вид передней панели показан на рисунке 2.2.
Рисунок 2.1 – Передняя панель ESR-1200
В таблице 2.9 приведен перечень разъемов, светодиодных индикаторов и органов
управления, расположенных на передней панели устройства ESR-1200.
Таблица 2.9 – Описание разъемов, индикаторов и органов управления передней панели ESR-1200
№
Элемент панели передней
Описание
1
SD
Разъем для установки SD-карт памяти.
2
USB1
Порт для подключения USB-устройств.
3
USB2
Порт для подключения USB-устройств.
4
[1 .. 12]
12 портов Gigabit Ethernet 10/100/1000 Base-T (RJ-45).
5
Combo Ports
4 порта Gigabit Ethernet 10/100/1000 Base-X (SFP).
6
XG1 - XG8
Слоты для установки трансиверов 10G SFP+/ 1G SFP.
7
Status
Индикатор текущего состояния устройства.
Alarm
Индикатор наличия и уровня аварии устройства.
HA
Индикатор режима работы в режиме НА.
Flash
Индикатор активности обмена с накопителем данных - SD-картой
или USB Flash.
Power
Индикатор питания устройства.
Master
Индикатор работы устройства в failover-режимах.
