106 Маршрутизаторы серии ESR, Руководство по эксплуатации

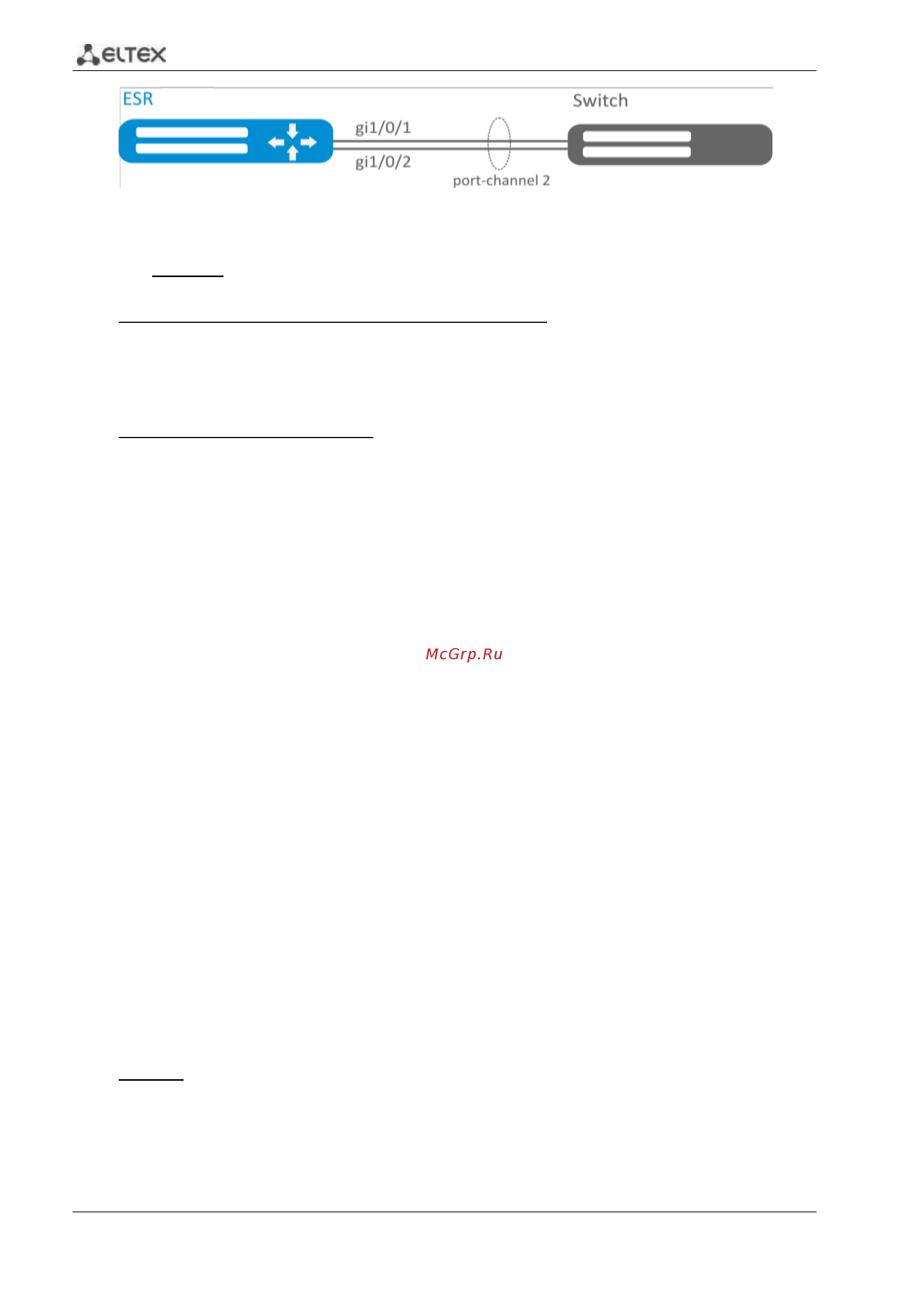

Рисунок 7.31 – Схема сети
Решение:
Предварительно нужно выполнить следующие настройки:
На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-
zone».
Основной этап конфигурирования:
Cоздадим интерфейс port-channel 2:
esr(config)# interface port-channel 2
Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:
esr(config)# interface gigabitethernet 1/0/1-2
esr(config-if-gi)# channel-group 2 mode auto
Изменения конфигурации вступят в действие после применения:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.
7.30 Настройка VRRP
VRRP (Virtual Router Redundancy Protocol) — сетевой протокол, предназначенный для
увеличения доступности маршрутизаторов, выполняющих роль шлюза по умолчанию. Это
достигается путём объединения группы маршрутизаторов в один виртуальный маршрутизатор и
назначения им общего IP-адреса, который и будет использоваться как шлюз по умолчанию для
компьютеров в сети.
Задача 1: Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол
VRRP. В качестве локального виртуального шлюза используется IP адрес 192.168.1.1.
