116 Маршрутизаторы серии ESR, Руководство по эксплуатации

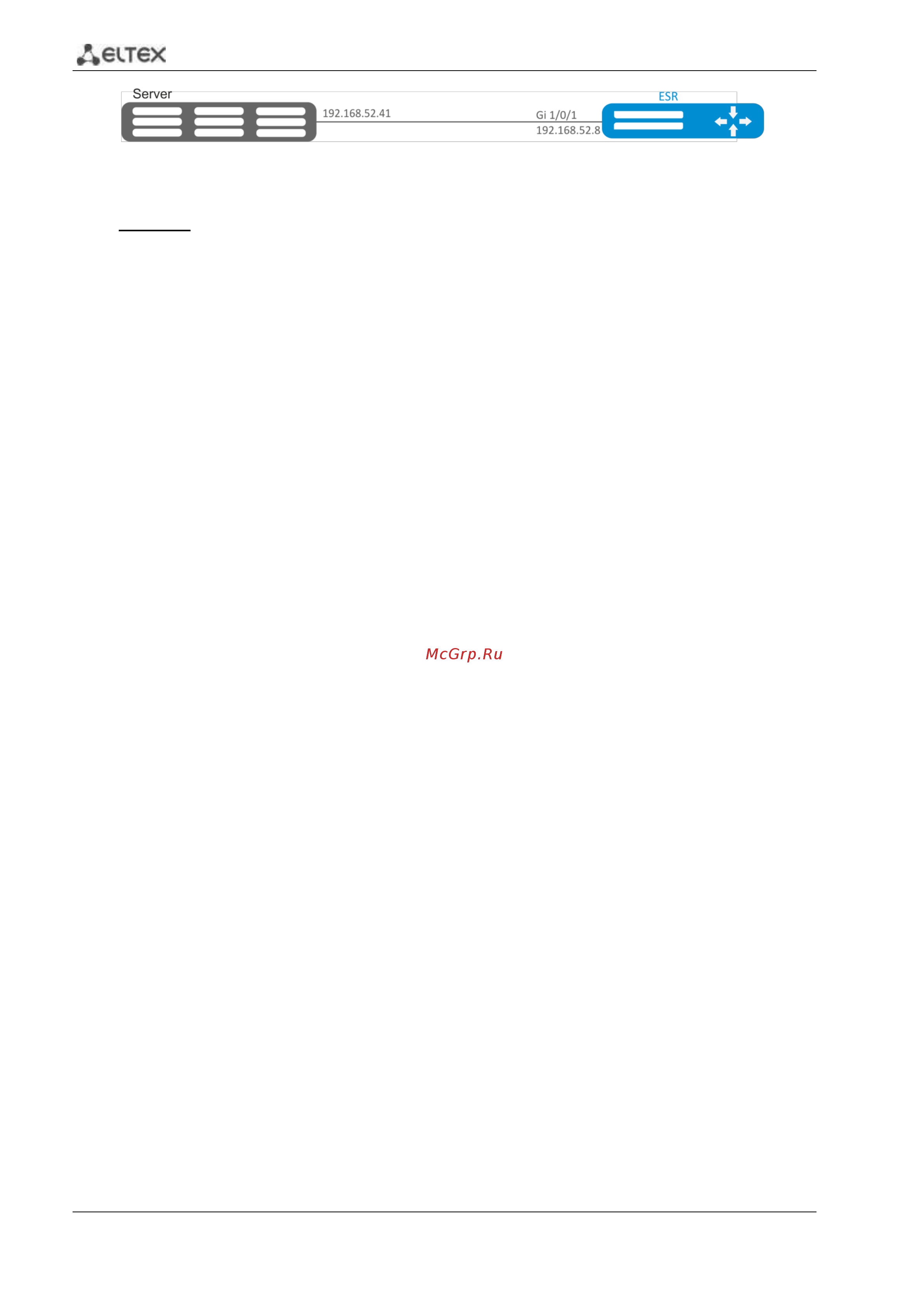

Рисунок 7.37 – Схема сети
Решение:
Предварительно нужно выполнить следующие действия:
указать зону для интерфейса gi1/0/1;
настроить IP-адрес для интерфейсов gi1/0/1.
Основной этап конфигурирования:
Включаем SNMP-сервер:
esr(config)# snmp-server
Создаем пользователя SNMPv3:
esr(config)# snmp-server user admin
Определим режим безопасности:
esr(snmp-user)# authentication access priv
Определим алгоритм аутентификации для SNMPv3-запросов:
esr(snmp-user)# authentication algorithm md5
Устанавим пароль для аутентификации SNMPv3-запросов:
esr(snmp-user)# authentication key ascii-text 123456789
Определим алгоритм шифрования передаваемых данных:
esr(snmp-user)# privacy algorithm aes128
Устанавим пароль для шифрования передаваемых данных:
esr(snmp-user)# privacy key ascii-text 123456789
Активируем SNMPv3-пользователя :
esr(snmp-user)# enable
Определяем сервер-приемник Trap-PDU сообщений:
esr(config)# snmp-server host 192.168.52.41
