Маршрутизаторы серии ESR, Руководство по эксплуатации 99

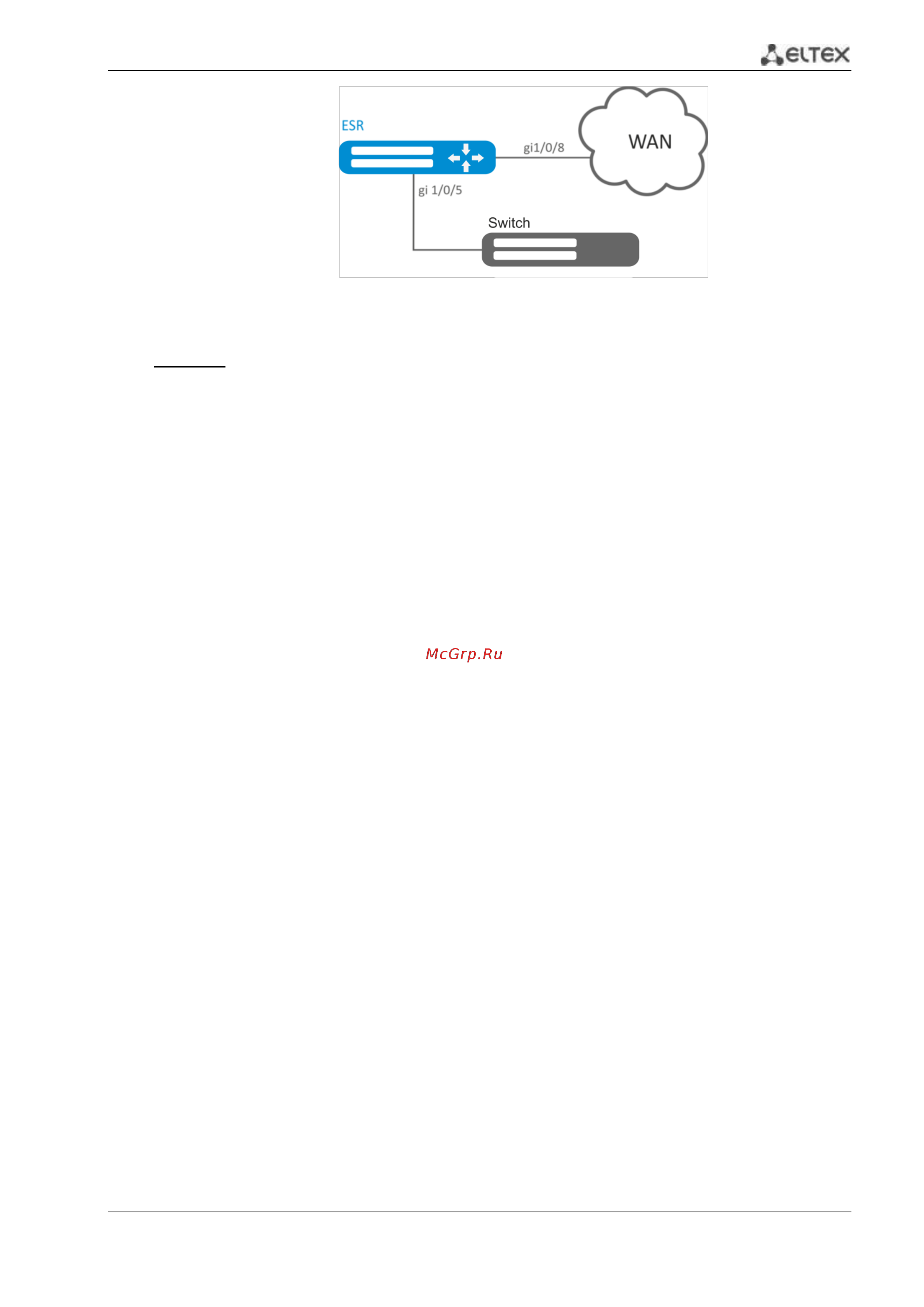

Рисунок 7.26 – Схема сети
Решение:
Для того чтобы восьмая очередь стала приоритетной, а с первой по седьмую взвешенной,
ограничим количество приоритетных очередей до 1:
esr(config)# priority-queue out num-of-queues 1
Перенаправим трафик с DSCP 22 в восьмую приоритетную очередь:
esr(config)# qos map dscp-queue 22 to 8
Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:
esr(config)# qos map dscp-queue 14 to 7
Включим QoS на входящем интерфейсе со стороны LAN:
esr(config)# interface gigabitethernet 1/0/5
esr(config-if-gi)# qos enable
esr(config-if-gi)# exit
Включим QoS на интерфейсе со стороны WAN:
esr(config)# interface gigabitethernet 1/0/8
esr(config-if-gi)# qos enable
Установим ограничение по скорости в 60Мбит/с для седьмой очереди:
esr(config-if)# traffic-shape queue 7 60000
esr(config-if)# exit
Изменения конфигурации вступят в действие после применения:
esr# commit
Configuration has been successfully committed
esr# confirm
Configuration has been successfully confirmed
Просмотреть статистику по QoS можно командой:
esr# show qos statistics gigabitethernet 1/0/8
