Eltex ESR-1200 [73/125] Настройка политики маршрутизации pbr
![Eltex ESR-1200 [73/125] Настройка политики маршрутизации pbr](/views2/1262091/page73/bg49.png)
Маршрутизаторы серии ESR, Руководство по эксплуатации 73
7.16 Настройка политики маршрутизации PBR
7.16.1 Настройка Route-map для BGP
Route-map могут служить фильтрами, позволяющими обрабатывать маршрутную
информацию при её приёме от соседа либо при её передаче соседу. Обработка может включать в
себя фильтрацию на основании различных признаков маршрута, а также установку атрибутов (MED,
AS-PATH, community, LocalPreference и другое) на соответствующие маршруты.
Также Route-map может назначать маршруты на основе списков доступа(ACL).

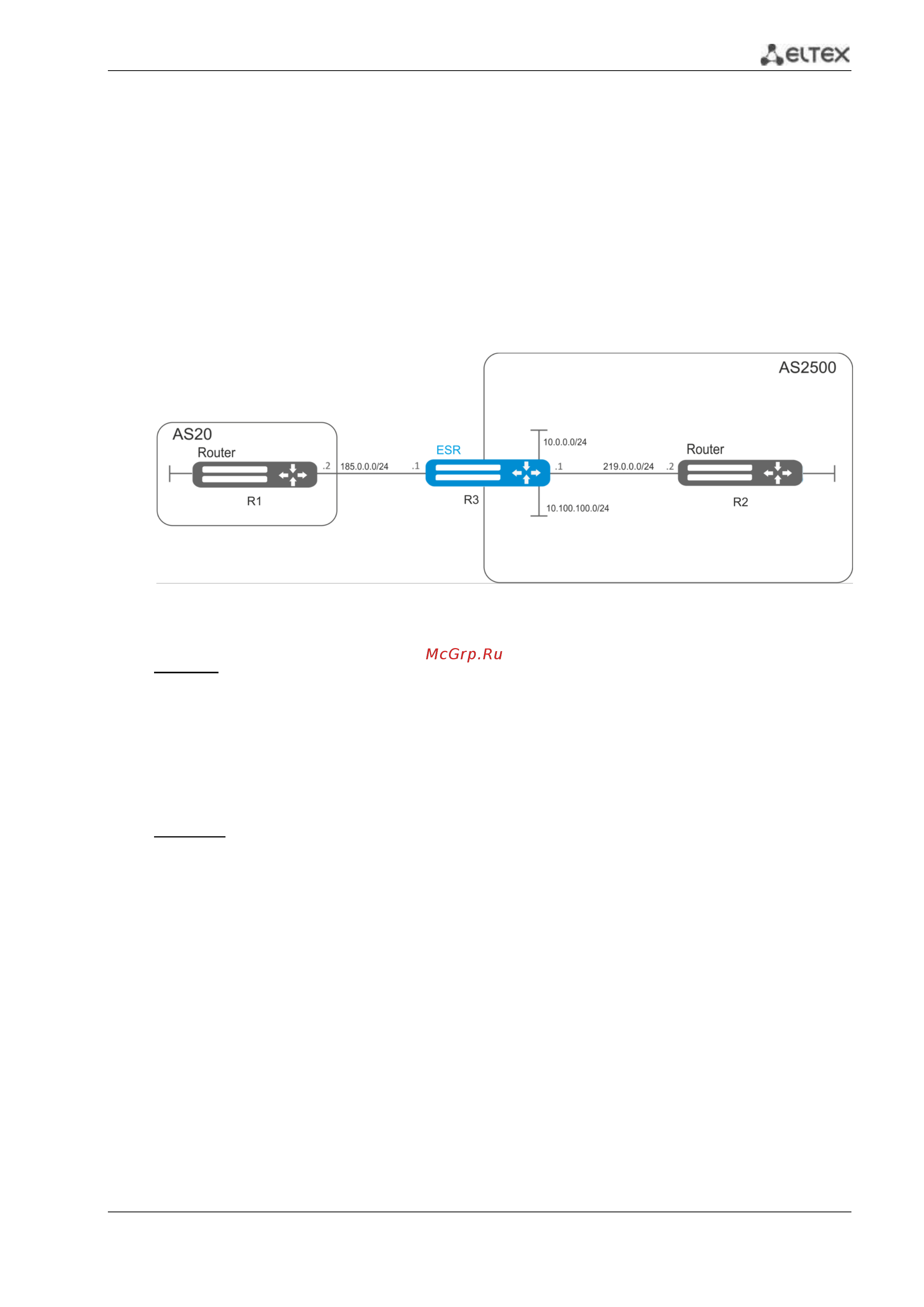

Рисунок 7.17 – Схема сети
Задача 1: Назначить сommunity для маршрутной информации, приходящей из AS 20:
Предварительно нужно выполнить следующие действия:
– Настроить BGP c AS 2500 на маршрутизаторе ESR;
– Установить соседство с AS20.
Решение:
Создаем политику:
esr# configure
esr(config)# route-map from-as20
Создаем правило 1:
esr(config-route-map)# rule 1
Если AS PATH содержит AS 20, то назначаем ему сommunity 20:2020 и выходим:
esr(config-route-map-rule)# match as-path contain 20
esr(config-route-map-rule)# action set community 20:2020
esr(config-route-map-rule)# exit
esr(config-route-map)# exit
