22
OUT 1
OUT 2
IN
SUB 1
POWER
Controller
Alarm 1
Alarm 2
Power
supply
POWER
12..24VDC
– +
X2
X1
X3
X4
X5
1
2
3
1
2
3
1
2
3
1 2
3
SSR
Air pressure
(max 2 bar)
PHASE
NEUTRAL
Converter
LE MINI SENSOR
1
2
3
*
Alarm out

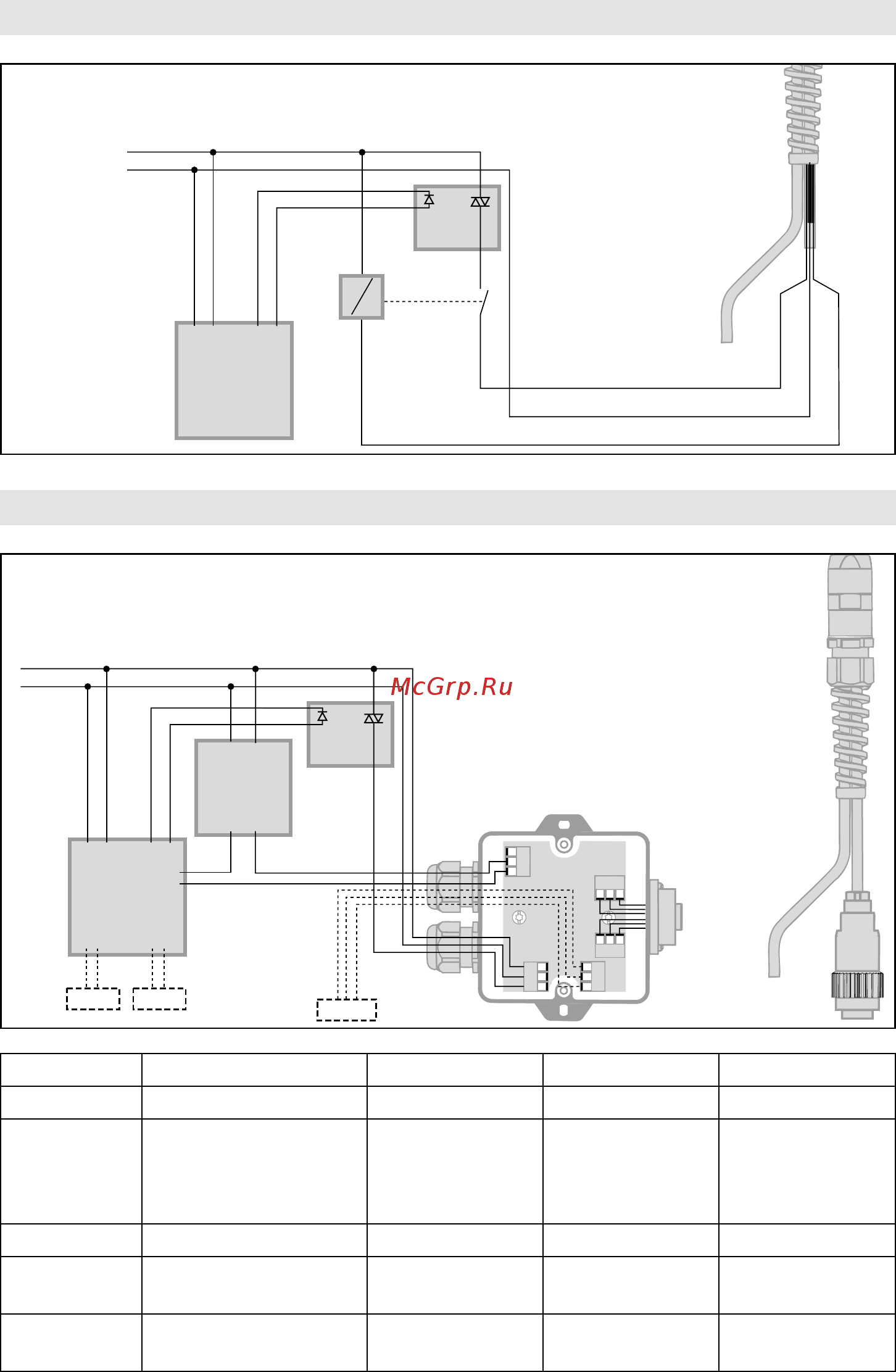

Schema di collegamento LE Mini SENSOR
OUT 1
POWER
Controller
2 (Neutral)
1 (Load)
3 (Temp.-Schalter)
SSR
Air pressure
(max 2 bar)
PHASE
NEUTRAL
LE MINI
*
*
**
Schema di collegamento LE MINI
* Controller e SSR secondo necessità
** Utilizzabile per la protezione del riscaldatore
* Alimentazione dipendente dal tipo
di controllo (tipo/fornitore) integrato
Importante:
se il cablaggio non è corretto,
il circuito del convertitore viene rovinato!
Collegamento Descizione Morsetto 1 Morsetto 2 Morsetto 3
X1
Tensione 100..240 VAC Carico NEUTRO FASE
X2
Sensore disinserito
4..20 mA, passivo
4 mA = 0 °C
20 mA = 1023 °C
Positivo Negativo
X3 Sensore nella sonda Massa (grigio) Positivo ( verde) Negativ (weiss)
X4
Alimentazione elemento
riscaldante esclusa
Interruttore
temperatura ( rosa)
Neutro
(blu)
Carico
(nero)
X5
Allarme escluso Relé,,
8 A / 250 VAC
Contatto operativo Allacciamento Contatto di riposo
Pressione aria
(max 2 bar)
Pressione aria
(max 2 bar)
1 (Carico)
2 (Neutro)
3 (Interruttore temperatura)
FASE
NEUTRO
FASE
NEUTRO
