24
25
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.11. Обслуживание топливопровода
Топливопровод выполнен из резинотехнических изделий, которые
подвержены влиянию окружающей среды и механических воздействий. Это не
означает, что топливопровод выполнен из плохого материала. У каждого
материала есть свой срок эксплуатации и ему присущи свойства старения.
Топливопровод является важным элементом двигателя, ему следует уделять
повышенное внимание. Для предотвращения возможных утечек топлива следует
производить своевременную проверку состояния топливопровода и, если
необходимо, его своевременную замену.

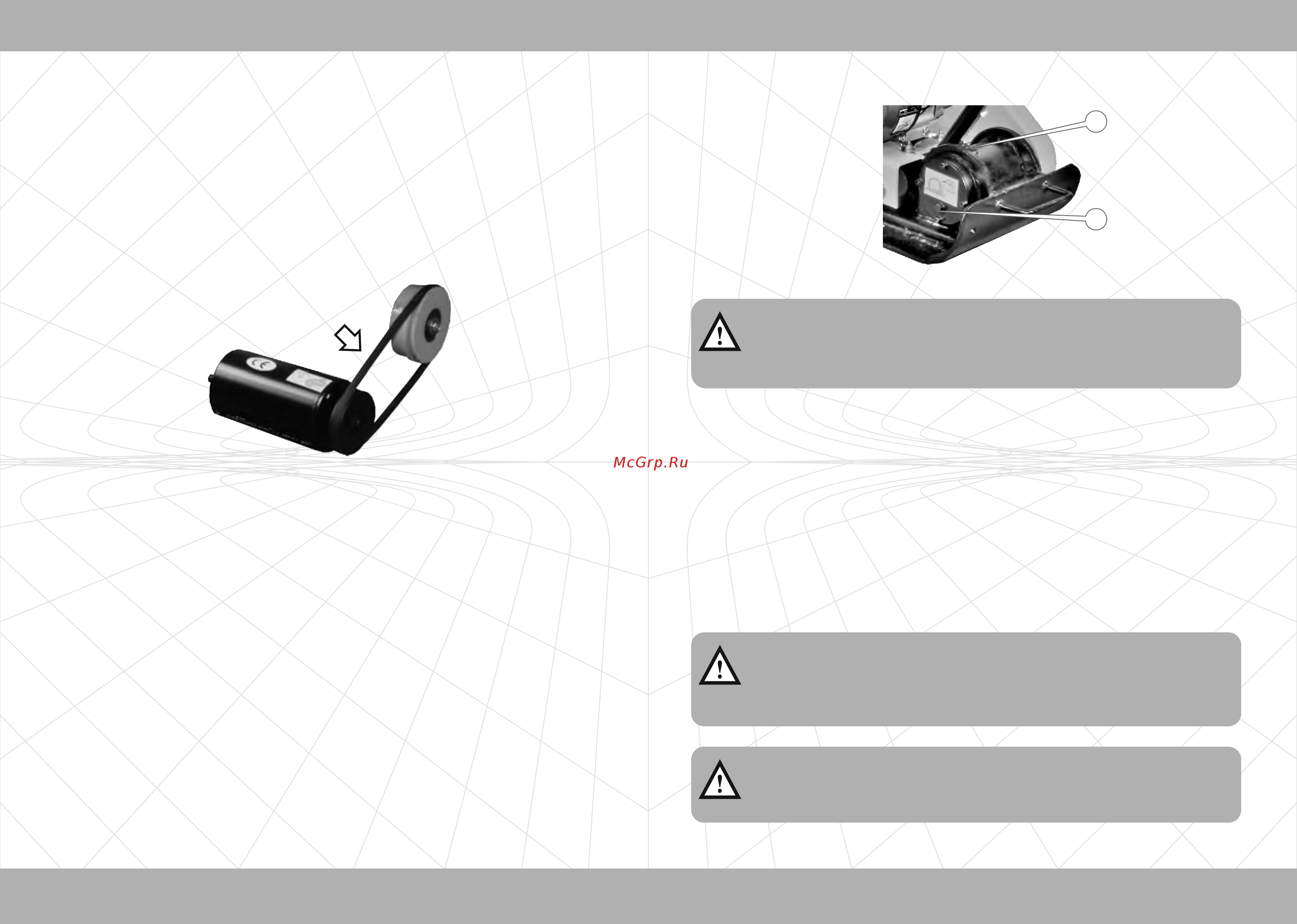

5.12. Проверка натяжения ремня вибратора (см. рисунок 7)
Рисунок 7
Правильная установка ремня редуктора обеспечивает оптимальную
передачу мощности от двигателя к вибратору. Ремень привода редуктора не
требует частой проверки натяжения. Тем не менее, следует проверять натяжение
ремня каждый рабочий сезон или через каждые 50 часов работы изделия.
Порядок проверки натяжения ремня привода:
џ открутите два винта и снимите защиту ремня;
џ приложите усилие 50 Н (5 кгс) на середину ветви ремня между шкивами
џ стрела прогиба при этом должна быть в пределах 10-15 мм;
џ в случае необходимости натяните ремень;
џ установите защиту ремня на штатное место и надежно зафиксируйте.
Порядок натяжения ремня привода:
џ ослабьте крепежные изделия, фиксирующие двигатель на плите;
џ измените местоположение двигателя;
џ натяните ремень вибратора;
џ затяните крепежные болты двигателя, и снова проверьте натяжение;
џ установите защиту ремня на штатное место.
5.13. Проверка уровня и замена масла в вибраторе (см. рисунок 8)
В вибраторе может использоваться масло марок ТАП-15 или ТАП- 17. Объем
масла, использованного в вибраторе, составляет 200-230 гр.
Проверка уровня масла:
џ установите виброплиту на ровной горизонтальной поверхности;
џ открутите пробку для слива масла из вибратора (1);
џ уровень масла должен достигать нижней части резьбы на отверстии для
слива масла из вибратора (1);
џ при необходимости долейте соответствующий тип масла до нормы.
При замене масла вибратора открутите пробку для слива масла из вибратора
(1) и наклоните изделие таким образом, чтобы масло полностью стекло из
вибратора. Необходимо учитывать, что горячее масло стекает быстрее.
Через отверстие для заливки масла в вибратор (2) залейте в соответству-
ющее масло, согласно норме.
Рисунок 8
Изделие поставляется с маслом в вибраторе. Перед первым
использованием изделия необходимо проверить уровень
масла в вибраторе и при необходимости долить до нормы.
Изделие поставляется с маслом в вибраторе. Перед первым
использованием изделия необходимо проверить уровень
масла в вибраторе и при необходимости долить до нормы.
ВНИМАНИЕ!ВНИМАНИЕ!
Осматривайте резиновые виброизолирующие опоры
(амортизаторы) на наличие износа или повреждения.
Поврежденные амортизаторы следует менять немедленно.
Осматривайте резиновые виброизолирующие опоры
(амортизаторы) на наличие износа или повреждения.
Поврежденные амортизаторы следует менять немедленно.
ВНИМАНИЕ!ВНИМАНИЕ!
В целях предотвращения наслаивания материала регулярно
очищайте нижнюю поверхность рабочей плиты.
В целях предотвращения наслаивания материала регулярно
очищайте нижнюю поверхность рабочей плиты.
ВНИМАНИЕ!ВНИМАНИЕ!
50 Н (5 кгс)
