![Кентавр ВП-50 [19/34] Комплектація технічні дані 2 комплектація технічні дані](/img/pdf.png)
Кентавр ВП-50 [19/34] Комплектація технічні дані 2 комплектація технічні дані
![Кентавр ВП-50 [19/34] Комплектація технічні дані 2 комплектація технічні дані](/views2/1262415/page19/bg13.png)
36 37

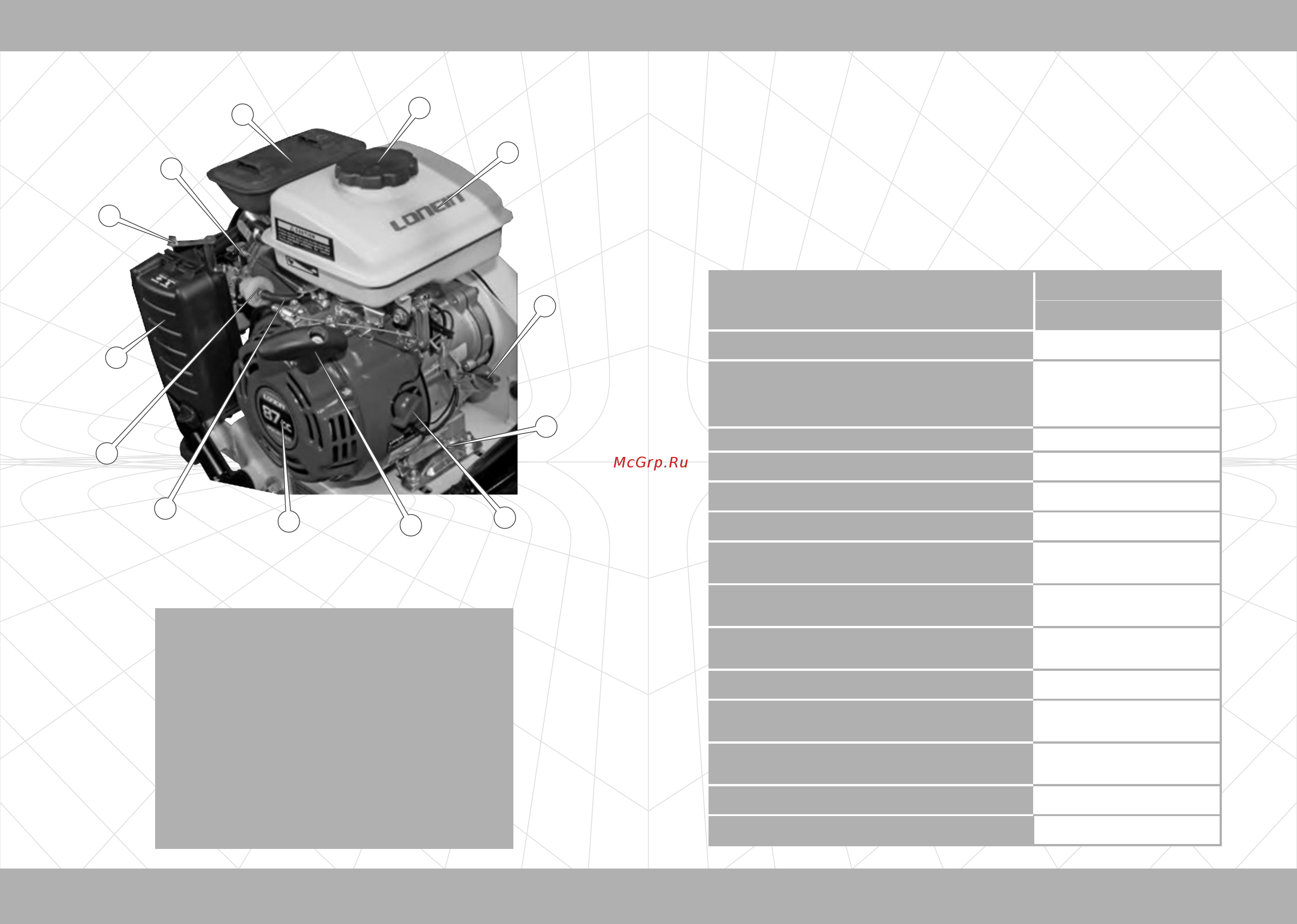

Малюнок 2
Специфікація до малюнка 2
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Повітряний фільтр.
Важіль повітряної заслінки карбюратора.
Дросель.
Глушник.
Кришка заливної горловини паливного бака.
Паливний бак.
Пробка-щуп отвору для заливання масла в
картер.
Пробка для зливання масла з картера.
Вимикач двигуна.
Рукоятка стартера.
Кришка механізму ручного стартера і
вентилятора.
Паливопровід.
Паливний фільтр.
2.1. Комплектація
1. Віброплита.
2. Транспортувальні колеса.
3. Свічковий ключ.
4. Ремінь приводу вібратора
5. Керівництво з експлуатації.
6. Упаковка.
2.2. Технічні дані
2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ 2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
Характеристики
Модель
ВП-50
Двигун
Loncin
Тип двигуна
бензиновий
одноциліндровий
чотиритактний з
повітряним охолодженням
Робочий об'єм двигуна, куб. см
87
Потужність двигуна, к.с.
2,5
Тип палива
бензин А-92
Система запуску
ручний стартер
Відцентрова сила вібратора, кН
8,5
Частота вібрації, цикл/хв
5210
Максимальна глибина ущільнення, см
20
Розмір плити, мм
430х300
Максимальна швидкість руху, м/хв
15
Зрошувальна система з баком
-
Габарити упаковки, см
72х41х60
Маса нетто / брутто, кг
52/55
13
12
11
10
9
8
7
6
5
4
3
