Кентавр ВП-50 [5/34] Комплектация технические данные 2 комплектация технические данные
![Кентавр ВП-50 [5/34] Комплектация технические данные 2 комплектация технические данные](/views2/1262415/page5/bg5.png)

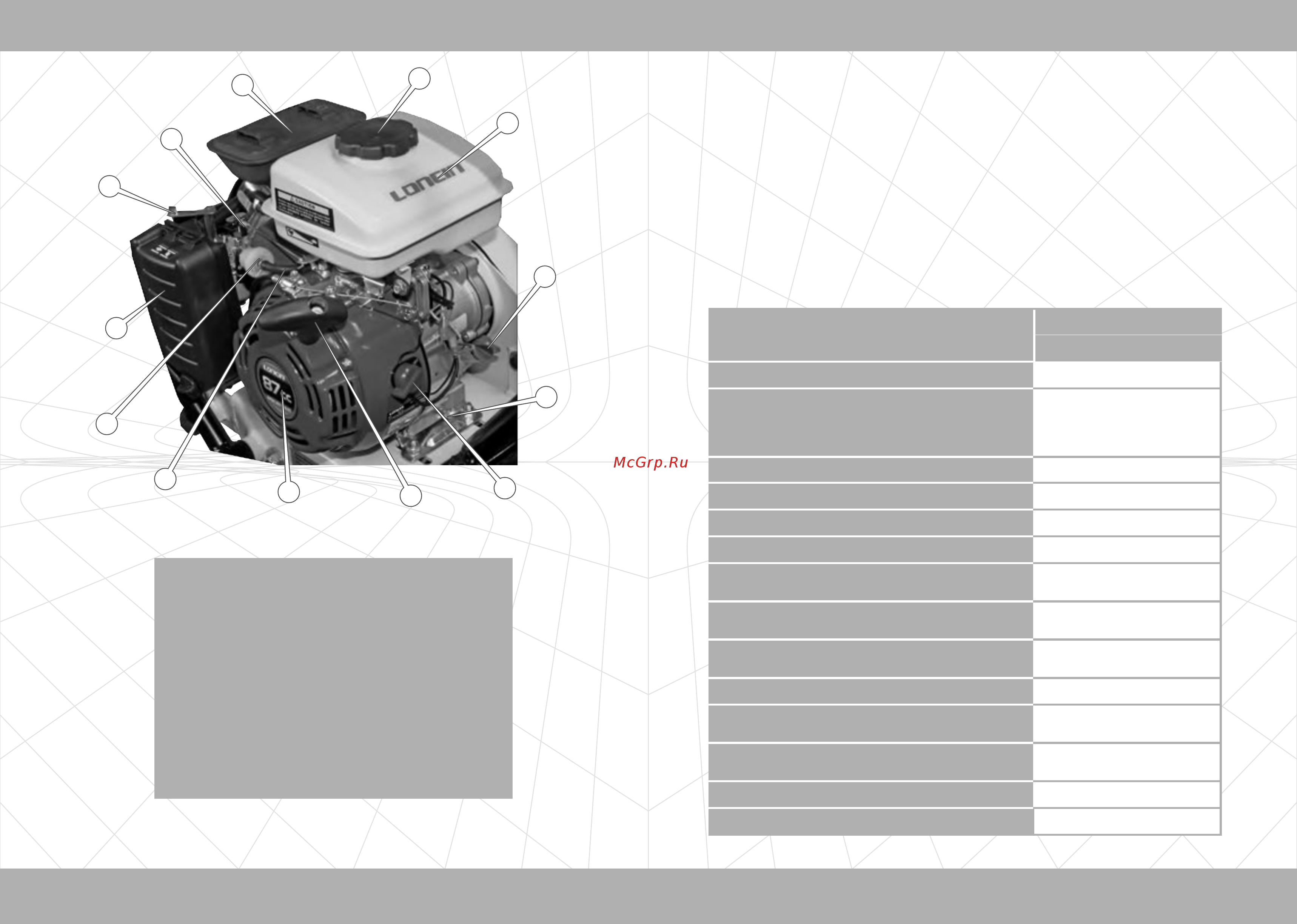

Рисунок 2
8 9
ОПИСАНИЕ ИЗДЕЛИЯ И ВНЕШНИЙ ВИД ОПИСАНИЕ И ВНЕШНИЙ ВИДИЗДЕЛИЯ
13
12
11
10
9
8
7
6
5
4
3
2
1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Воздушный фильтр.
Рычаг воздушной заслонки карбюратора.
Дроссель.
Глушитель.
Крышка заливной горловины топливного бака.
Топливный бак.
Пробка-щуп отверстия для заливки масла
в картер.
Пробка для слива масла из картера.
Выключатель двигателя.
Рукоятка стартера.
Крышка механизма ручного стартера
и вентилятора.
Топливопровод
Топливный фильтр.
2.1. Комплектация
1. Виброплита.
2. Транспортировочные колеса.
3. Свечной ключ.
4. Ремень привода вибратора.
5. Руководство по эксплуатации.
6. Упаковка.
2.2. Технические данные
Характеристики
Модель
ВП-50
Двигатель
Loncin
Тип двигателя
бензиновый
одноцилиндровый
четырехтактный с
воздушным охлаждением
Рабочий объем двигателя, куб. см
87
Мощность двигателя, л.с.
2,5
Тип топлива
бензин А-92
Система запуска
ручной стартер
Центробежная сила вибратора, кН
8,5
Частота вибрации, цикл/мин
5210
Максимальная глубина уплотнения, см
20
Размер плиты, мм
430х300
Максимальная скорость движения, м/мин
15
Оросительная система с баком
-
Габариты упаковки, см
72х41х60
Масса нетто/брутто, кг
52/55
2. КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ2. КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ
