34
мини-чиллеры ACC-SFAD/P3

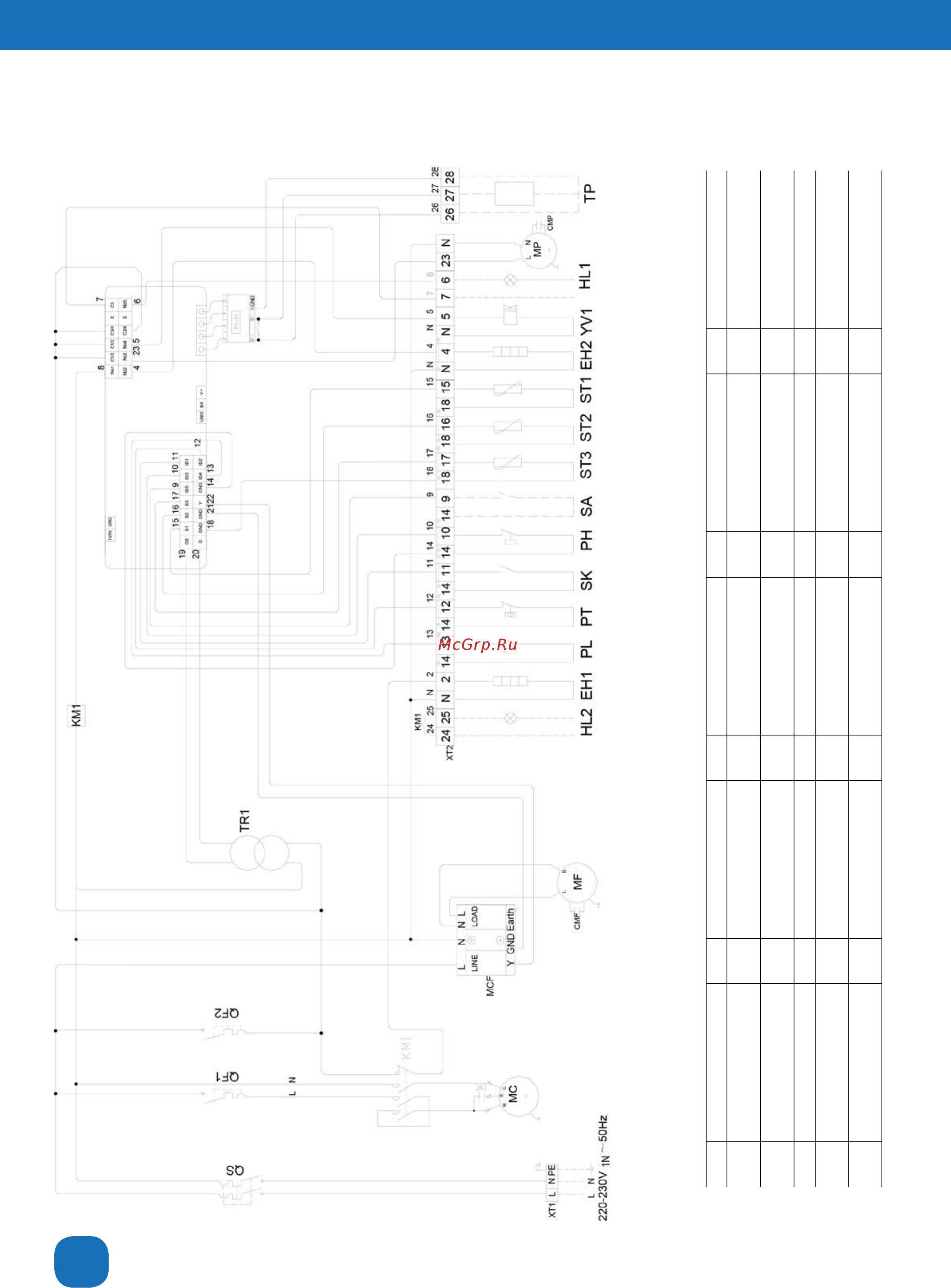

приложение: электрические схемы мини-чиллеров ACC-SFAD/P3
ACC-8SFAD/P3, ACC-10SFAD/P3
Примечание: В агрегатах, работающих только на охлаждение, отсутствует «YV1», а в экспортных модификациях отсутствуют «TP» и «RS485»
QS Главный рубильник MP Мотор насоса YV1 4-ходовой клапан ST3 Датчик конденсора HL1 Аварийный индикатор
QF1
Размыкатель контура компрес-
сора
MF1 Мотор и вентилятор конденсора PH Высоконапорный вентиль SK Гидравлическое реле SA Дистанционный выключатель
QF2
Предохранительный прерыватель
трансформатора
CMP Конденсатор насоса PL Низконапорный вентиль HL2 Световой индикатор работы TP Дистанционная панель управления
TR1 Контроллер трансформатора CMF1 Конденсатор вентилятора PT Темпер. выходной предохранитель PC Микроконтроллер RS485 Интерфейс
KM1 Контактор компрессора EH2
Нагреватель системы размора-
живания
ST1
Датчик температуры воды на
входе
MCF Регулятор оборотов вентилятора
MC Мотор компрессора EH1 Нагреватель картера ST2
Датчик температуры воды на
выходе
- - - -
Линия, которую монтирует
пользователь
