37
www.aerotek.ru

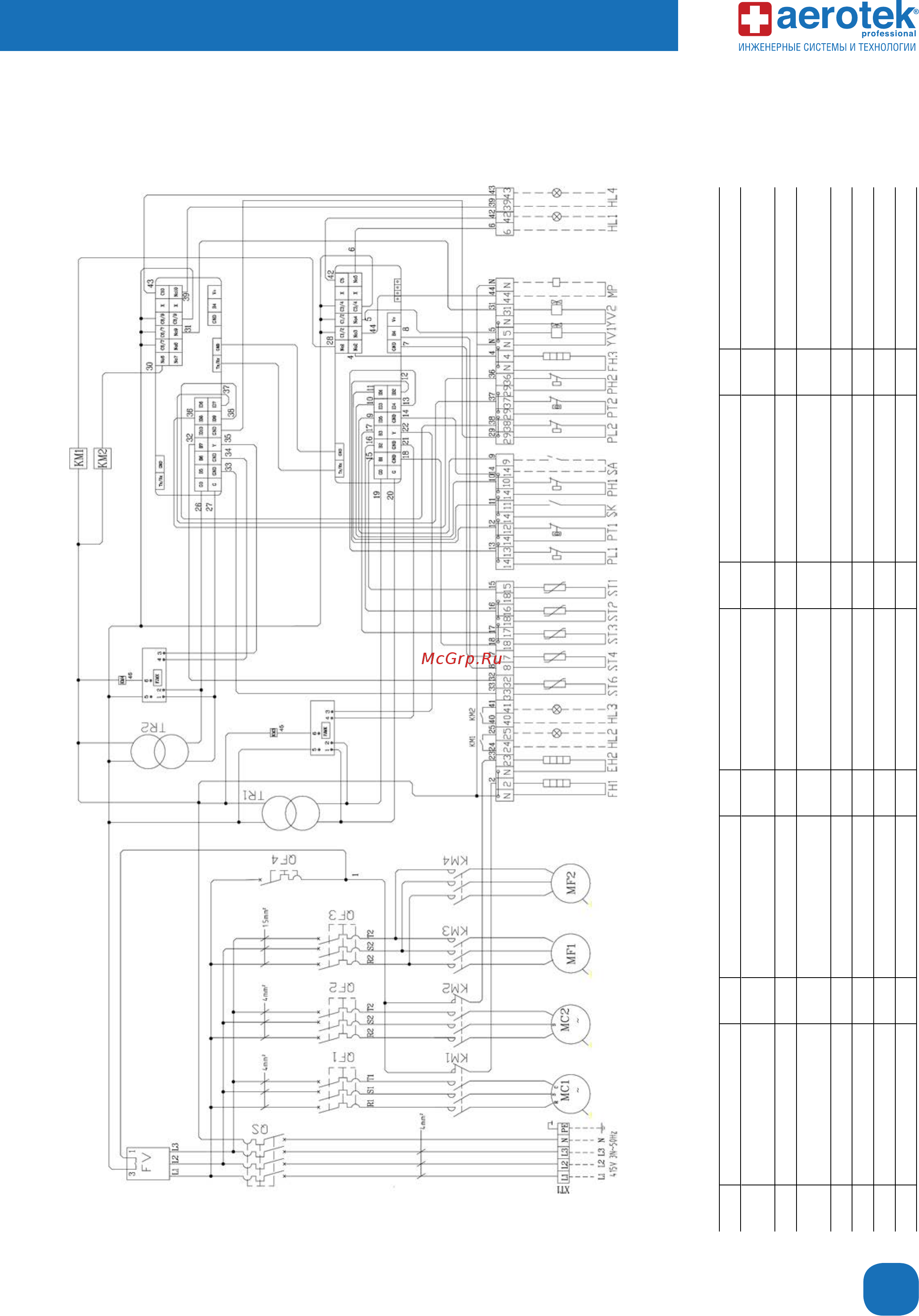

ACC-41SFAD/P3, ACC-47SFAD/P3
СМF1,2 Конденсатор вентилятора XT1 Клеммы электропитания MC1, 2 Компрессор PT1 Предохранитель разрядки №1 MP Водяной насос
КМ2 Контактор компрессора №2 ST6 Датчик конденсора №2 FV Предохранитель электропитания PL1 Реле низкого давления №1 SK
Лопаст. гидравл. реле
(пользовательль)
KM1 Контактор компрессора №1 ST3 Датчик конденсора №1 HL4 Аварийный индикатор комп. №2 PH1 Реле высокого давления №1 - - - Монтирует пользователь
QF4 Размыкатель управления ST2 Датчик темп. воды на выходе
KM3,
KM4
Контактор вентилятора ST4 Датчик темп. окружающего воздуха EH3 Нагреватель системы размораж.
OF3 Размыкатель вентилятора ST1 Датчик темп. возвратной воды SA1 Дистанционный выключатель HL3 Индикатор работы компрессора №2
QF2 Размыкатель компрессора №2 Tr1, Tr2 Трансформатор PT2 Предохранитель разрядки №2 HL2 Индикатор работы компрессора №1
QF1 Размыкатель компрессора №1 EH1, 2 Нагреватель картера PL2 Реле низкого давления №2 HL1 Аварийный индикатор комп. №1
