35
www.aerotek.ru

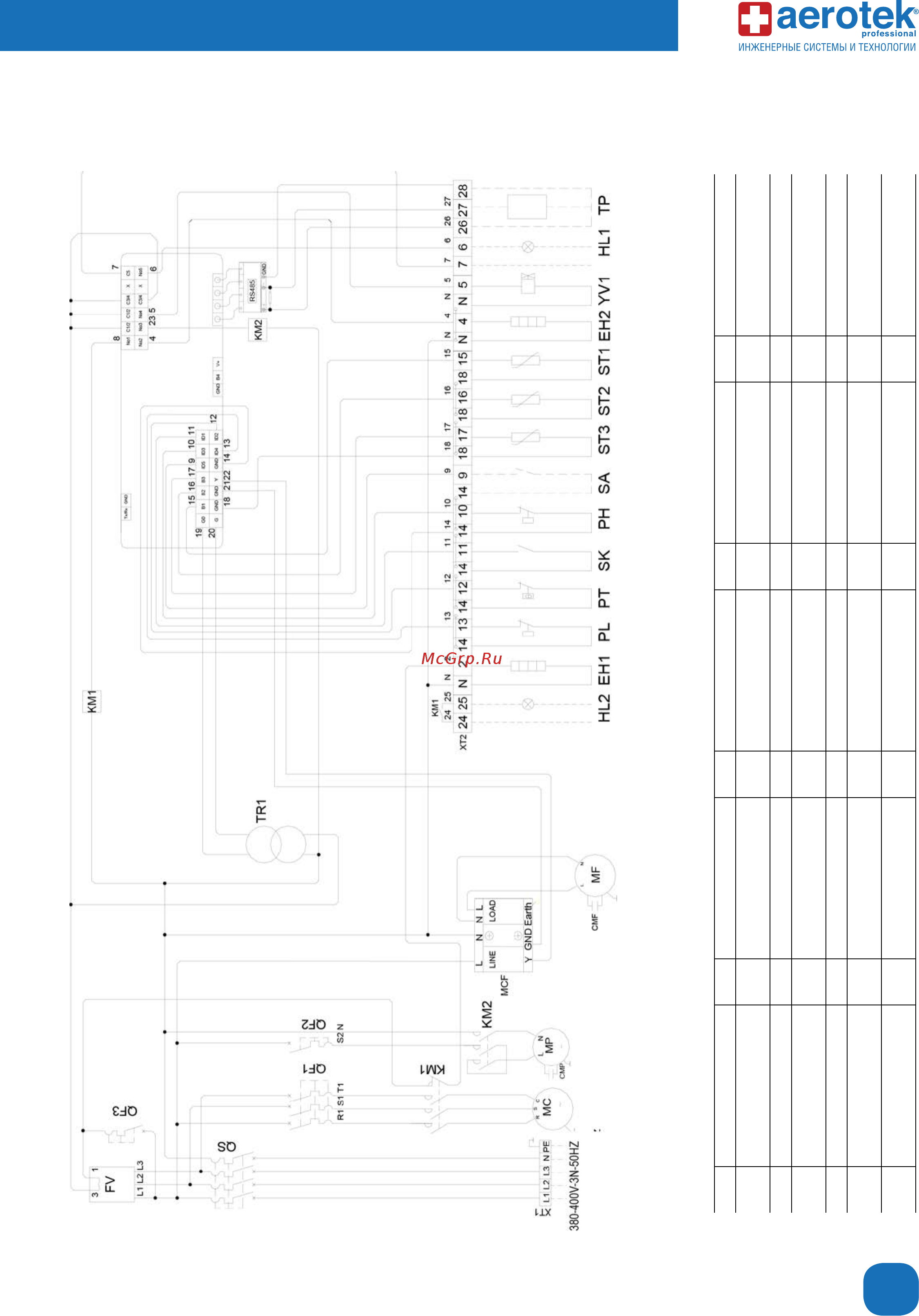

QS Главный рубильник MC Мотор компрессора EH1 Нагреватель картера ST3 Датчик конденсора SA Дистанционный выключатель
QF1
Размыкатель контура компрес-
сора
MP Мотор насоса YV1 4-ходовой клапан SK Гидравлическое реле TP Дистанционная панель управления
QF2 Размыкатель контура насоса MF1 Мотор и вентилятор конденсора PH Высоконапорный вентиль HL2 Световой индикатор работы RS485 Интерфейс
QF3
Предохранительный прерыватель
трансформатора
FV Предохранитель электропитания PL Низконапорный вентиль PC Микроконтроллер
TR1 Контроллер трансформатора CMP Конденсатор насоса PT Темпер. выходной предохранитель MCF Регулятор оборотов вентилятора
KM1 Контактор компрессора CMF1 Конденсатор вентилятора ST1
Датчик температуры воды на
входе
- - - -
Линия, которую монтирует
пользователь
KM2 Контактор насоса EH2
Нагреватель системы размора-
живания
ST2
Датчик температуры воды на
выходе
HL1 Аварийный индикатор
Примечание: В агрегатах, работающих только на охлаждение, отсутствует «YV1», а в экспортных модификациях отсутствуют «TP» и «RS485»
ACC-13SFAD/P3, ACC-15SFAD/P3, ACC-19SFAD/P3, ACC-25SFAD/P3, ACC-29SFAD/P3
