ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
Особливості різних моделей електроприводів
глибинних вібраторів ТМ «Кентавр»
ВБР-0801Э:
џ портативний, легкий, призначений для невеликих обсягів роботи;
џ оснащений кнопкою фіксування вмикача ;
џ має D-подібну рукоятку, яка забезпечує безпеку і зручність під час
експлуатації.
ВБР-1501Э:
џ мобільний, призначений для перенесення на плечовому ремені;
џ високооборотний, може застосовуватися для дрібнодисперсних і рідких
бетонних сумішей;
џ оснащений швидким доступом до вугільних щіток (мається запасний
комплект-2 шт.);
џ оснащений кнопкою фіксування вмикача;
џ оснащений автоматичним запобіжником від перевантаження.
ВБР-1502Э:
џ мобільний;
џ має міцну металеву об'ємну захисну раму;
џ оснащений пружинним фіксатором для швидкого з'єднанням електроприводу
з гнучким валом;
џ має великий асортимент застосовуваних змінних насадок (гнучкий вал і
вібронаконечник).
ВБР-1401Э, ВБР-1601Э:
џ масивні, з надійною підставою;
џ призначені для велико-об'ємних завдань;
џ оснащені міцними металевими корпусами;
џ можуть використовуватися для ущільнення сумішей з особливо великими
фракціями.
1.2. Зовнішній вигляд
ПРИМІТКА!
Показані електроприводи в зборі з робочими органами -
гнучким валом і вібронаконечником.
Виробник залишає за собою право вносити у зовнішній вигляд,
конструкцію, комплект поставки, керівництво по експлуатації
привода глибинного вібратора незначні зміни, які не
впливають на роботу виробу.
Виробник залишає за собою право вносити у зовнішній вигляд,
конструкцію, комплект поставки, керівництво по експлуатації
привода глибинного вібратора незначні зміни, які не
впливають на роботу виробу.
УВАГА!УВАГА!
ВБР-0801Э
ВБР-1501Э

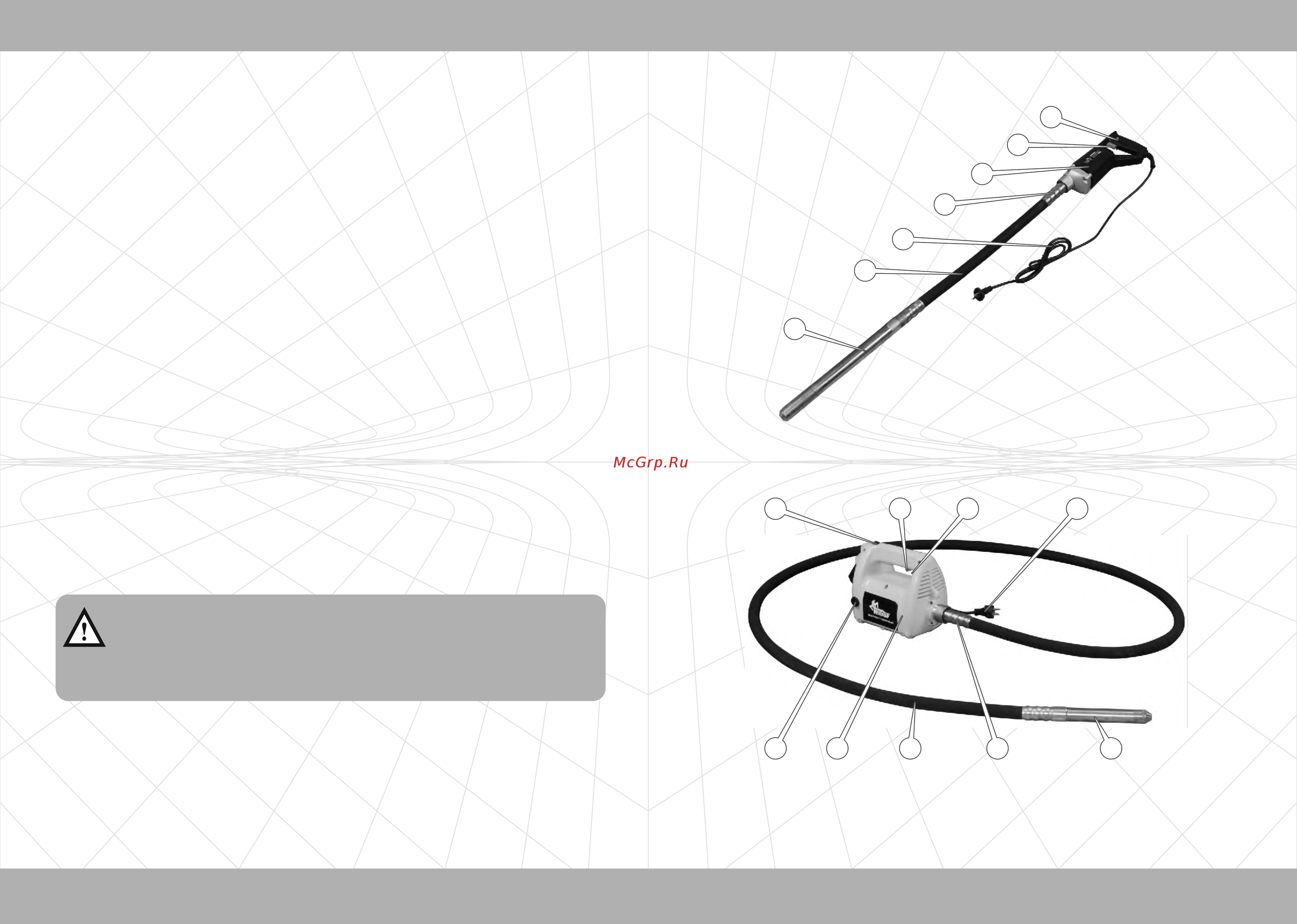

Малюнок 2
12
5
3
6
1
4
2
Малюнок 1
13
5
12 4
16237
