ЭКСПЛУАТАЦИЯЭКСПЛУАТАЦИЯ
1. Зажать соединительную муфту гибкого вала (5) (см. рис. 5) вертикально в
тисках с призматическими губками.
2. Нанести водонепроницаемый герметик на резьбу (4) соединительной муфты
гибкого вала.
3. Насадить вибронаконечник (1) резьбовым участком на гибкий вал, при этом
сердечник гибкого вала (3) ввести в переходник для сердечника гибкого вала
на вибронаконечнике (2).
4. Закрутить по резьбе (до упора) корпус вибронаконечника (1) на
соединительную муфту гибкого вала (4) с помощью гаечного ключа.
4.2.2. Соединение гибкого вала с электроприводом
Порядок соединения гибкого вала с электроприводом
для моделей ВБР-1401Э и ВБР-1601Э
1. Установить электропривод на прочное основание. Кабель привода должен
быть выключен из розетки.
2. Приставить соединительный элемент гибкого вала (см. рис. 6) к муфте
электропривода, при этом добиваясь совпадения вала привода (4) и
сердечника гибкого вала (2).
3. Закрутить по резьбе (до упора) гибкий вал на муфту электропривода (5) с
помощью гаечного ключа (левая резьба).
Корпус вибронаконечника и соединительная муфта гибкого
вала имеют левое направление резьбы.
Корпус вибронаконечника и соединительная муфта гибкого
вала имеют левое направление резьбы.
ВНИМАНИЕ!ВНИМАНИЕ!
4. ЭКСПЛУАТАЦИЯ4. ЭКСПЛУАТАЦИЯ
4.1. Контроль перед включением
1. Аккуратно извлеките электропривод глубинного вибратора из упаковочной
коробки, не допускайте ударов и механического воздействия на изделие.
2. Осмотрите электропривод на предмет механических повреждений корпуса,
элементов управления, сетевого кабеля электропитания.
Электрическая розетка, к которой подключается электропривод глубинного
вибратора, должна быть заземлена. Провод заземления розетки должен иметь
сечение не менее 1,6 кв. мм. Подключайте изделие только к розеткам стандарта
2Р+Т или ее аналогам с соответствующей пропускающей способностью.
4.2. Подготовка к работе
4.2.1. Соединение гибкого вала с вибронаконечником
ПРИМЕЧАНИЕ!
Соединение гибкого вала с наконечником выполняется
только для моделей ВБР-1401Э и ВБР-1601Э.
Неправильное обращение с устройством может повлечь за
собой причинение серьезного вреда здоровью или имуществу.
Неправильное обращение с устройством может повлечь за
собой причинение серьезного вреда здоровью или имуществу.
ВНИМАНИЕ!ВНИМАНИЕ!
1.
2.
3.
4.
5.
Вибронаконечник.
Переходник для сердечника гибкого вала.
Сердечник гибкого вала.
Резьба соединительной муфты гибкого вала.
Соединительная муфта гибкого вала.

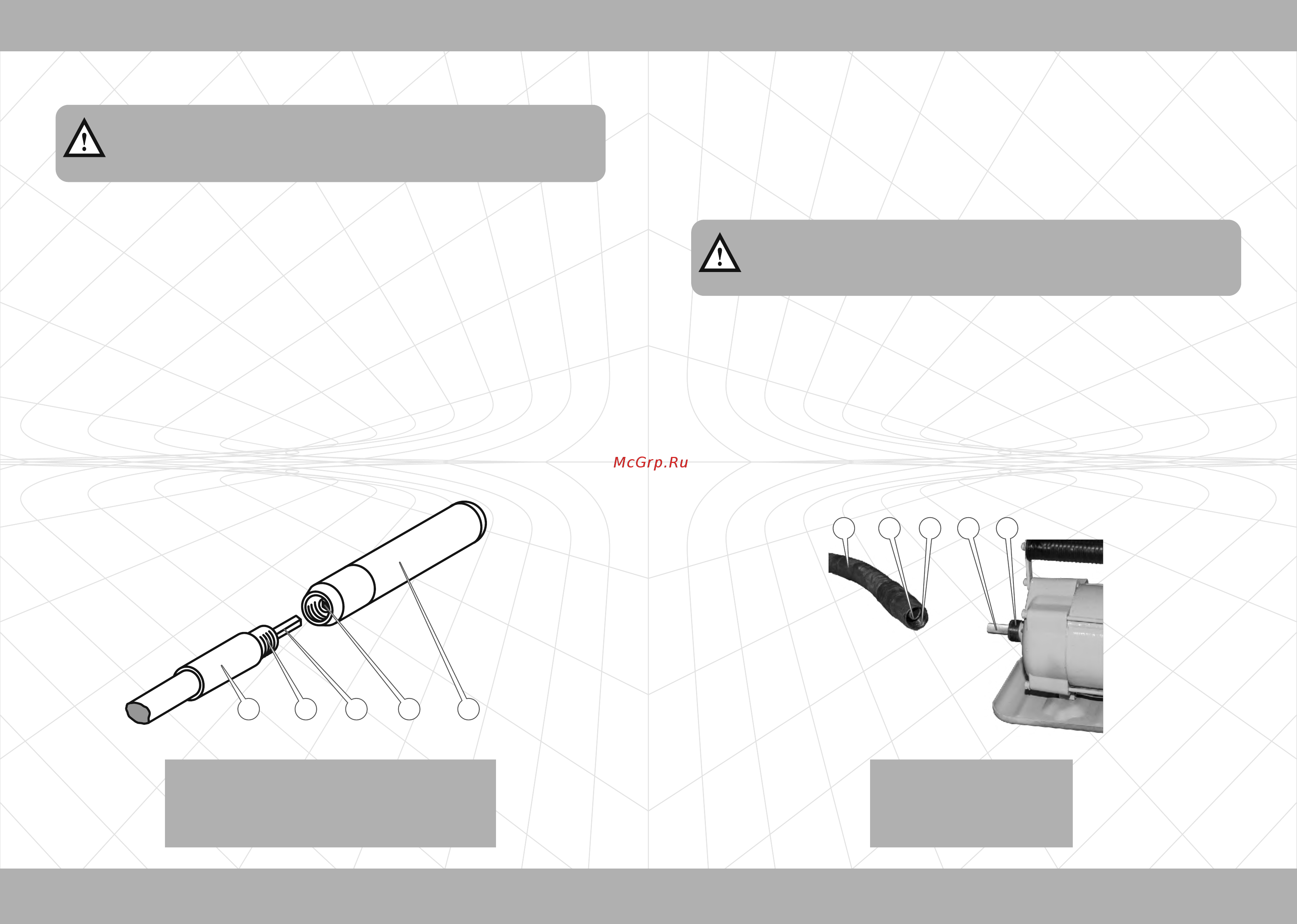

Рисунок 5
Рисунок 6
1.
2.
3.
4.
5.
Гибкий вал.
Сердечник гибкого вала.
Резьба гибкого вала.
Вал привода.
Муфта электропривода.
1 2 3 4 5
5 4 3 2 1
